LTC2337-18

具 100dB SNR 的 18 位、500ksps、±10.24V 真正双极、全差分输入 ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
Linduino LTC2338 - Linduino Header File Download 5.00KB Linduino LTC2338 - DC1908A Linduino .INO File Download 9.00KB Linduino LTC2338 - Linduino.CPP File Download 5.00KB
产品模型 6
特性
  • 500ksps 吞吐速率
  • ±4LSB INL (最大值)
  • 保证 18 位，无漏失码
  • 全差分输入
  • 真正的双极输入范围：±6.25V、±10.24V、±12.5V
  • 在 fIN = 2kHz 时的 SNR 典型值为 100dB
  • 在 fIN = 2kHz 时的 THD 典型值为 –115dB
  • 保证运作至 125ºC
  • 单 5V 电源
  • 低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
  • 支持单触发的内置基准缓冲器
  • 无流水线延迟，无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 功耗为 35mW (典型值)
  • 16 引脚 MSOP 封装
更多细节
show more Icon

LTC®2337-18 是一款低噪声、高速 18 位逐次逼近型寄存器 (SAR) ADC，其具有全差分输入。LTC2337-18 采用单 5V 工作电源，具有一个 ±10.24V 的真正双极输入范围，从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2337-18 实现了 ±4LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB SNR。

LTC2337-18 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外，LTC2337-18 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2337-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2337-18 仅消耗 35mW 的功率，并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功耗。此外，还提供了一种可将 LTC2337-18 的功耗降低至 300μW 的睡眠模式，以达到在待用期间进一步省电的目的。



Applications

  • 可编程逻辑控制器
  • 工业过程控制
  • 高速数据采集
  • 便携式或紧凑型仪表
  • ATE
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
Linduino LTC2338 - Linduino Header File Download 5.00KB Linduino LTC2338 - DC1908A Linduino .INO File Download 9.00KB Linduino LTC2338 - Linduino.CPP File Download 5.00KB
产品模型 6
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2337-18

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/17/2016
英文

LTC2337-18: 18-Bit, 500ksps, ±10.24V True Bipolar, Fully Differential Input ADC with 100dB SNR Data Sheet

打开PDF文件

redirect
731.00K
download

下载 PDF

PDF Vector

PDF

更新 11/15/2013
日文

LTC2337-18: SNRが100dBで真の双極性入力範囲が±10.24Vの18ビット、500ksps、完全差動入力A/Dコンバータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 07/02/2014
英文
DC1908A - Demo Manual redirect icon

8.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R549 Reliability Data redirect icon

43.73 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2337CMS-18#PBF 16-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2337CMS-18#TRPBF 16-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2337HMS-18#PBF 16-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2337HMS-18#TRPBF 16-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2337IMS-18#PBF 16-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2337IMS-18#TRPBF 16-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2337CMS-18#PBF

量产

LTC2337CMS-18#TRPBF

量产

LTC2337HMS-18#PBF

量产

LTC2337HMS-18#TRPBF

量产

LTC2337IMS-18#PBF

量产

LTC2337IMS-18#TRPBF

量产

pdf

PCN20_0132_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2337CMS-18#PBF

量产

LTC2337CMS-18#TRPBF

量产

LTC2337HMS-18#PBF

量产

LTC2337HMS-18#TRPBF

量产

LTC2337IMS-18#PBF

量产

LTC2337IMS-18#TRPBF

量产

pdf

PCN20_0132_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述

I²C 隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

SPI隔离器1
LTM2893
Cart

量产

100MHz 隔离型 ADC 串行接口

多通道电压输出数模转换器1
LTC2668
popup image
Cart

量产

具 10ppm/ºC 最大值基准的 16 通道、16 位 / 12 位、±10V VOUT SoftSpan DAC

高速运算放大器（带宽 ≥ 50MHz）1
LT1468
popup image
Cart

量产

90MHz、22V/μs、16 位准确度的运算放大器


DC1908A CPLD Source Code
Info:False
  • file-icon ZIP DC1908_Verilog.zip link-type
    •
    PScope
    Info:False

    The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

  • file-icon HTML PScope external icon
    •
    LinearLab Tools
    Info:False

    A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

  • file-icon HTML LinearLab Tools external icon

    • 找不到您所需的软件或驱动?

    申请驱动/软件

    评估套件 1

    reference details image

    DC1908A-B

    LTC2337-18 Demo Board | 18-Bit, 500ksps, Fully Differential SAR ADC with True Bipolar +/-10V Inputs. Requires DC590 or DC718

    zoom

    DC1908A-B

    LTC2337-18 Demo Board | 18-Bit, 500ksps, Fully Differential SAR ADC with True Bipolar +/-10V Inputs. Requires DC590 or DC718

    download icon

    下载

     print icon

    打印
    DC1908A-B
    LTC2337-18 Demo Board | 18-Bit, 500ksps, Fully Differential SAR ADC with True Bipolar +/-10V Inputs. Requires DC590 or DC718
    立即购买 更多内容

    产品详情

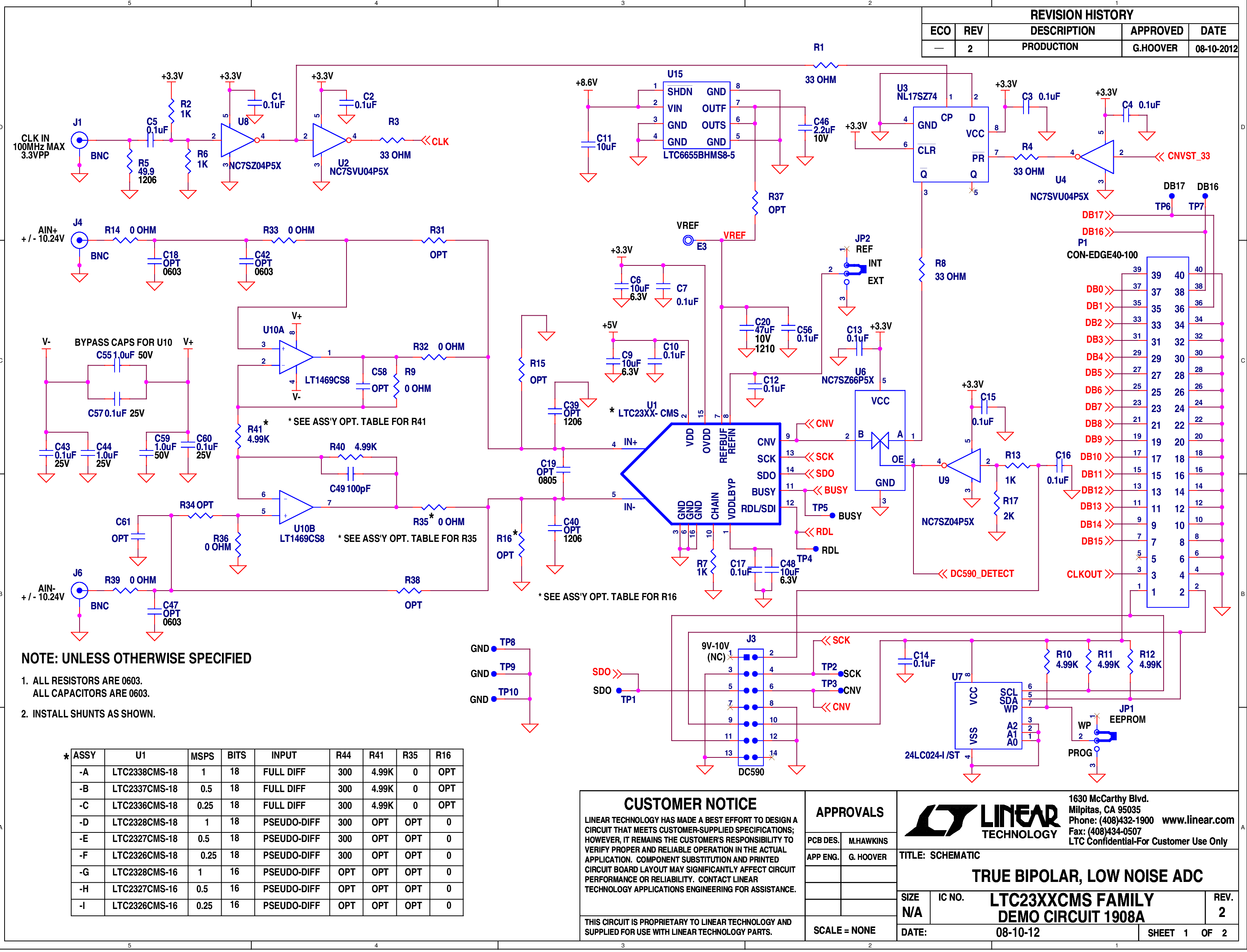

    The LTC2338/LTC2337/LTC2336/LTC2328/LTC2327/LTC2326 are true bipolar, low power, low noise ADCs with serial outputs that can operate from a single 5V supply. The demo manual refers to the LTC2338-18 but applies to all parts in the family, the only difference being the maximum sample rates and the number of bits. The LTC2338-18 supports a ±20.48V fully differential input range with a 100dB SNR, consumes only 50mW and achieves ±4LSB INL max with no missing codes at 18 bits. The DC1908A demonstrates the DC and AC performance of the LTC2338‑18 in conjunction with the DC590 QuikEval™ and DC718 PScope™ data collection boards.

    资料

    pdf icon

    PDF

    DC1908A - Demo Manual Download

    8.00M

    pdf icon

    PDF

    DC1908A - Schematic Download

    119.00K

    pdf icon

    ZIP

    DC1908A - Design Files Download

    1.00M

    更多 Arrow image

    软件

    pdf icon

    ZIP

    GUI Install Files reference design link

    pdf icon

    ZIP

    DC1908A CPLD Source Code Download

    27.00K

    pdf icon

    ZIP

    LinearLab Tools reference design link

    评估套件1

    evaluation kit item images

    DC1908A-B

    LTC2337-18 Demo Board | 18-Bit, 500ksps, Fully Differential SAR ADC with True Bipolar +/-10V Inputs. Requires DC590 or DC718

    工具及仿真模型 1

    Linduino

    Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

    GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

    购买Linduino

    Linduino下载和文档
    redirectbutton
    代码文件

    toolicon Linduino

    LTC2338 - Linduino Header File redirect

    LTC2338 - DC1908A Linduino .INO File redirect

    LTC2338 - Linduino.CPP File redirect
