LTC2309

量产

具 I²C 接口的 8 通道、12 位 SAR 型 ADC

产品模型: 10

Viewing:

概述

12 位分辨率
低功率：1.5mW (在 1ksps)、35μW (睡眠模式)
14ksps 吞吐速率
低噪声：SNR = 73.4dB
保证无漏失码
单 5V 电源
具有 9 个地址和一个全局地址 (用于实现同步) 的二线式 I²C 兼容型串行接口
快速转换时间：1.3μs
内部基准
内部 8 通道多路复用器
内部转换时钟
单极或双极输入范围 (可利用软件来选择)
在 -40ºC 至 125ºC 范围内保证运作 (TSSOP 封装)
24 引脚 4mm x 4mm QFN 和 20 引脚 TSSOP 封装

LTC^®2309 是一款低噪声、低功率、8 通道、12 位逐次逼近型 ADC，具有一个 I²C 兼容型串行接口。该 ADC 包括一个内部基准和一个全差分采样及保持电路，用于降低共模噪声。LTC2309 从一个内部时钟运作，旨在实现一个 1.3μs 的快速转换时间。

LTC2309 采用单 5V 电源，在 1ksps 吞吐速率条件下的吸收电流仅为 300μA。当不执行转换操作时，该 ADC 将进入打盹模式，从而降低了功耗。

LTC2309 采用小型 24 引脚 4mm x 4mm QFN 和 20 引脚 TSSOP 封装。内部 2.5V 基准和 8 通道多路复用器进一步降低了 PCB 板级空间要求。

低功耗和小外形尺寸使 LTC2309 非常适合于电池供电型和便携式应用，而二线式 I²C 兼容型串行接口则令该 ADC 成为空间受限型系统的一种上佳选择。

Applications

工业过程控制
电动机控制
加速计测量
电池供电型仪器
隔离型和/或远程数据采集
电源监视

产品模型: 10

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2309CF#PBF	20-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309CF#TRPBF	20-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309CUF#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309CUF#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309HF#PBF	20-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309HF#TRPBF	20-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309IF#PBF	20-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309IF#TRPBF	20-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309IUF#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2309IUF#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LTC2309CF#PBF	量产
LTC2309CF#TRPBF	量产
LTC2309HF#PBF	量产
LTC2309HF#TRPBF	量产
LTC2309IF#PBF	量产
LTC2309IF#TRPBF	量产
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC2309CUF#PBF	量产
LTC2309CUF#TRPBF	量产
LTC2309IUF#PBF	量产
LTC2309IUF#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
电平转换器和缓冲区 1
LTC4317	量产	双通道 I²C / SMBus 地址转换器
接口收发器和隔离器 1
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器

工具及仿真模型

Linduino 3

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

LTC2309 Demo Board | 12-Bit, 8-Channel SAR ADC with I2C I/F (requires DC2026)

立即购买更多内容

产品详情

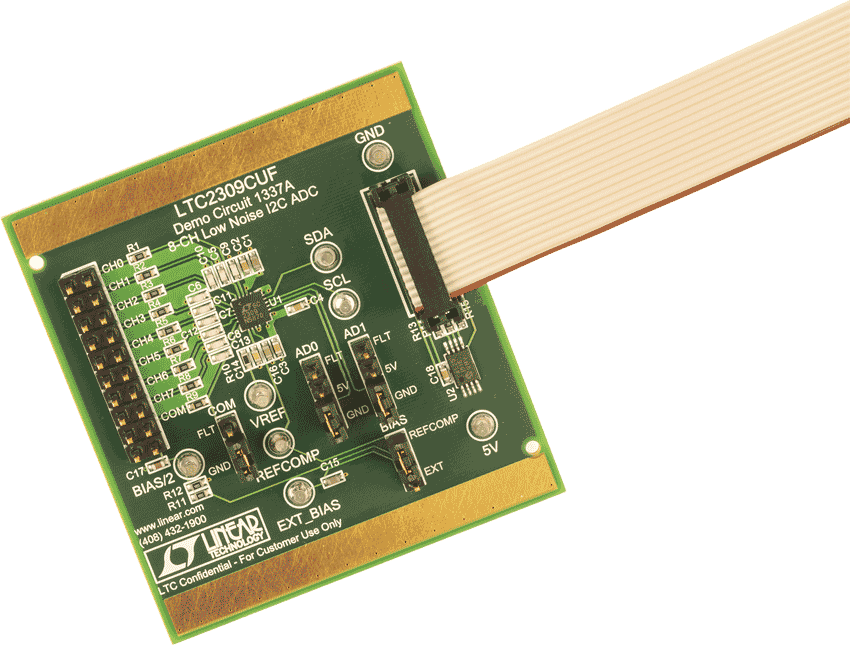

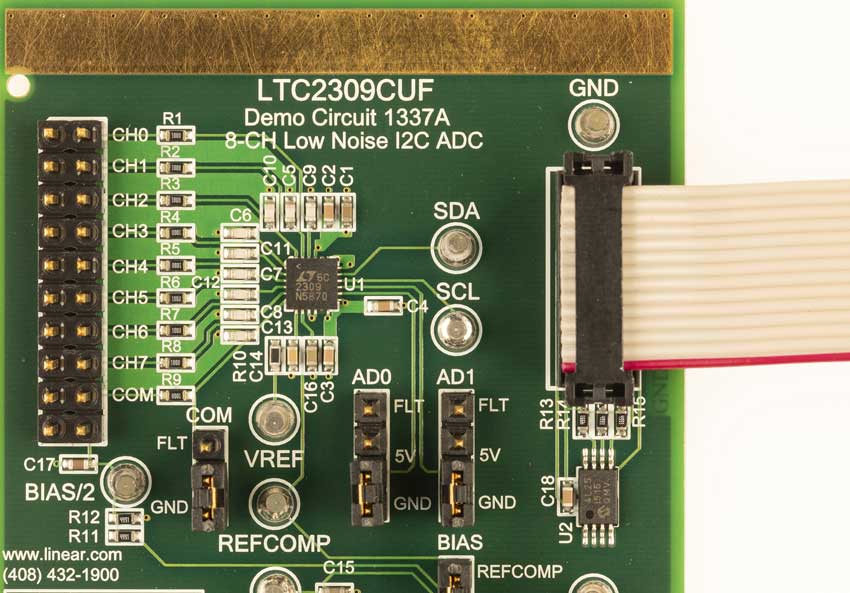

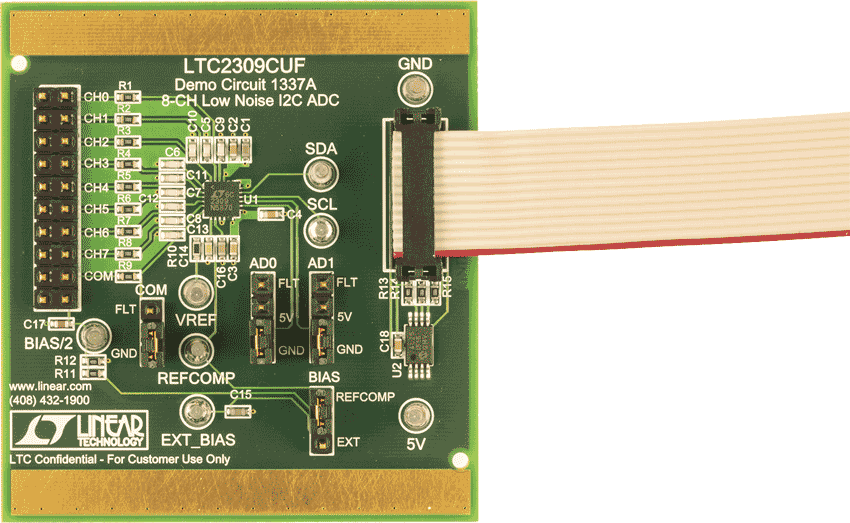

Demonstration circuit 1337 features the LTC2309, a low noise, low power, 8-Channel, 12-Bit, successive approximation ADC with an I²C compatible serial interface. The LTC2309 is available in a 24-pin 4mm × 4mm QFN package. DC1337 demonstrates the DC performance of the LTC2309 in conjunction with the DC590B quick evaluation data collection board.

资料

DC1337A - Design File
2009/9/24

DC1337A - Demo Manual
2016/10/3

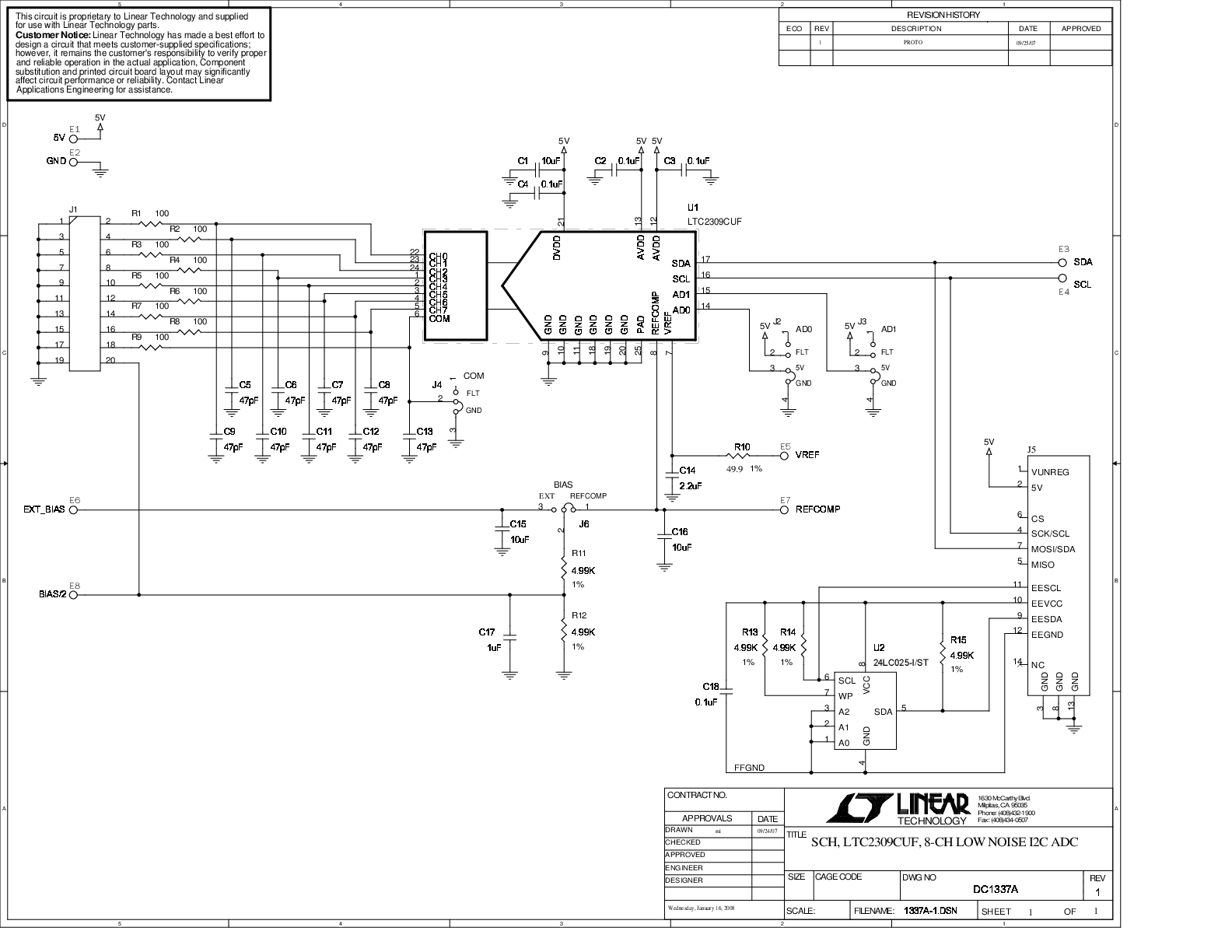

DC1337A - Schematic
