概览
优势和特点
- 采样速率：20Msps
- 81.6dB SNR 和 100dB SFDR (2.5V 范围)
- 在 70MHz 的 90dB SFDR (1.667VP-P 输入范围)
- PGA 前端 (2.5VP-P 或 1.667VP-P 输入范围)
- 380MHz 满功率带宽 S/H (采样及保持)
- 任选的内部高频颤动
- 任选的数据输出随机函数发生器
- 单 3.3V 电源
- 功耗：211mW
- 时钟占空比稳定器
- 超范围指示器
- 引脚兼容型系列
- 25Msps：LTC2203 (16 位)
- 10Msps：LTC2202 (16 位)

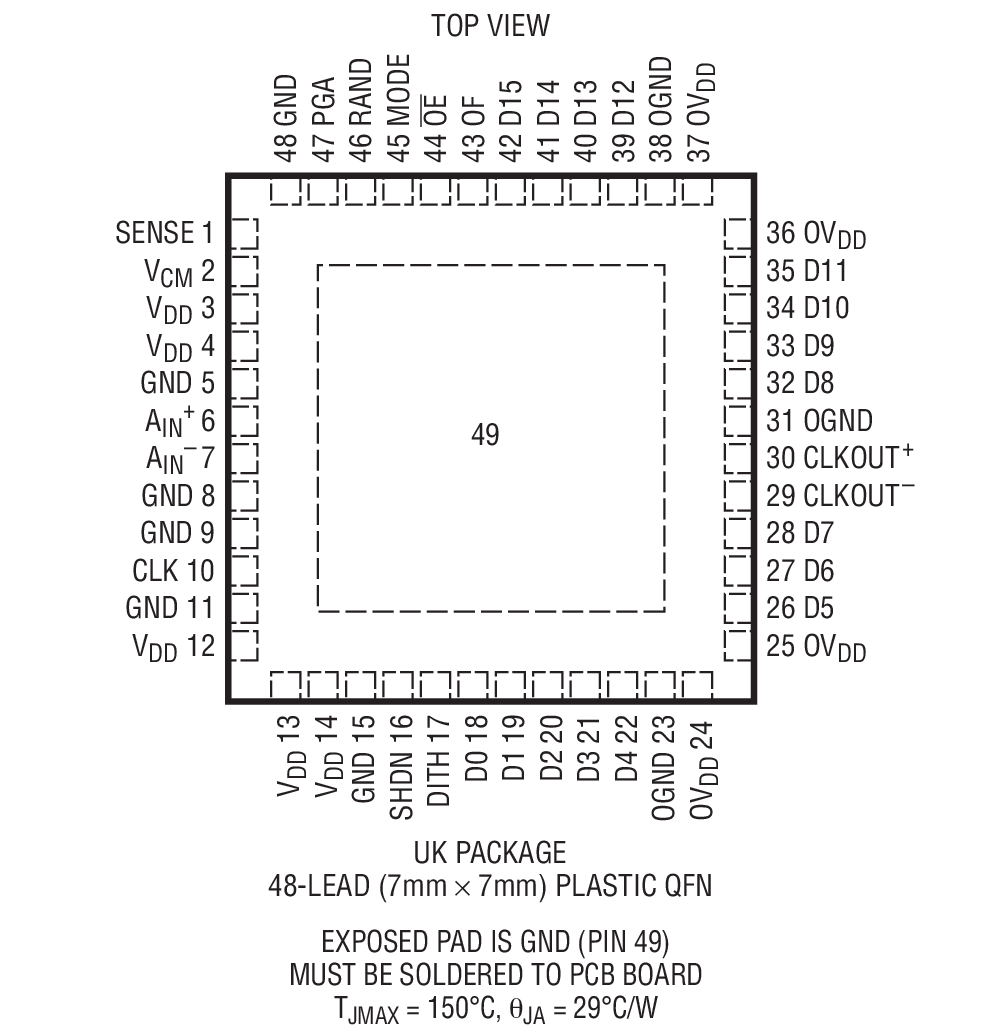

- 48 引脚 (7mm × 7mm) QFN 封装
产品详情

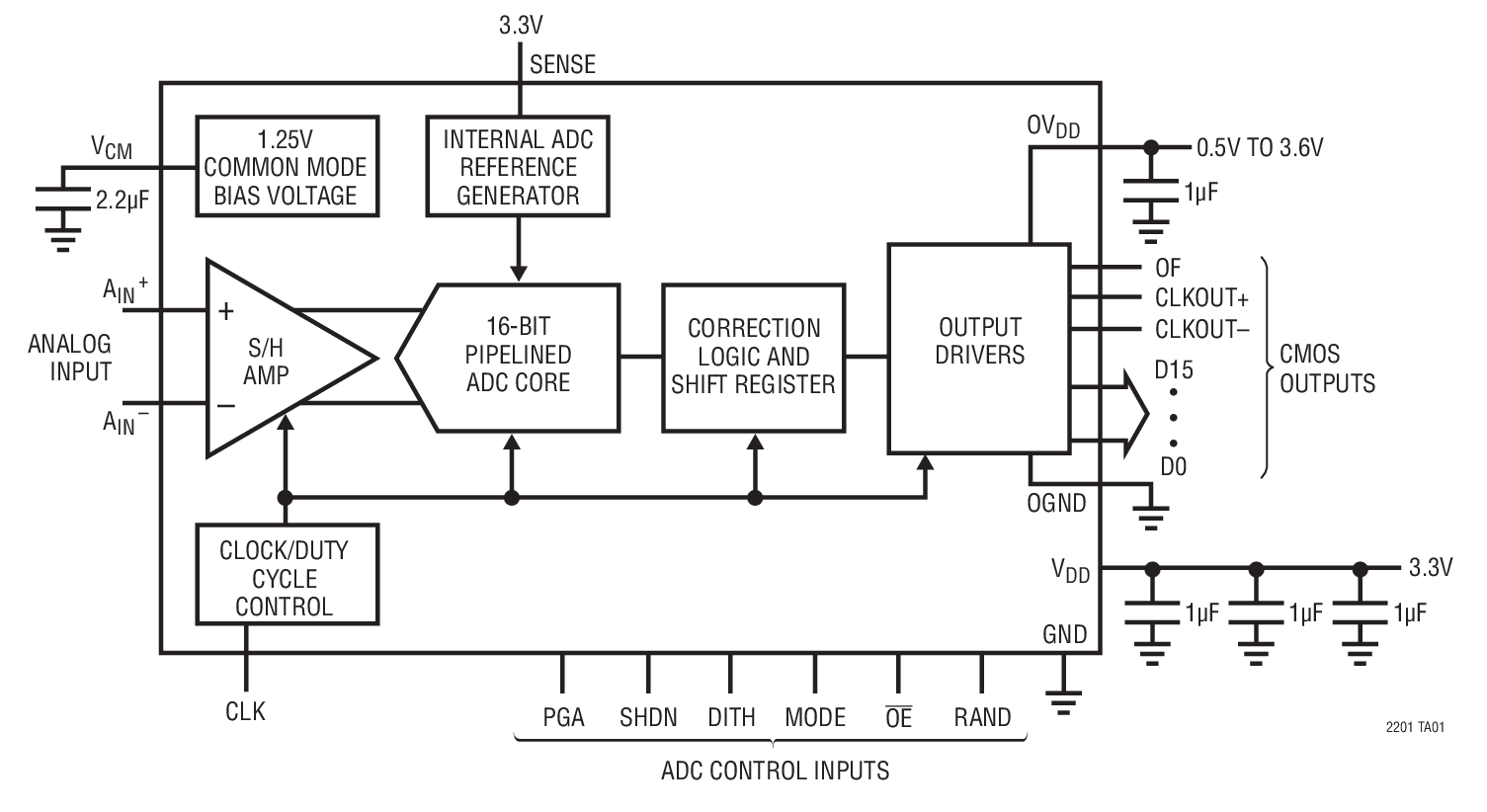

LTC®2201是一款20Msps、采样16位模数转换器，专为对具有高达380MHz输入频率的高频、宽动态范围信号进行数字化处理而设计。该ADC的输入范围可以利用PGA前端进行优化。

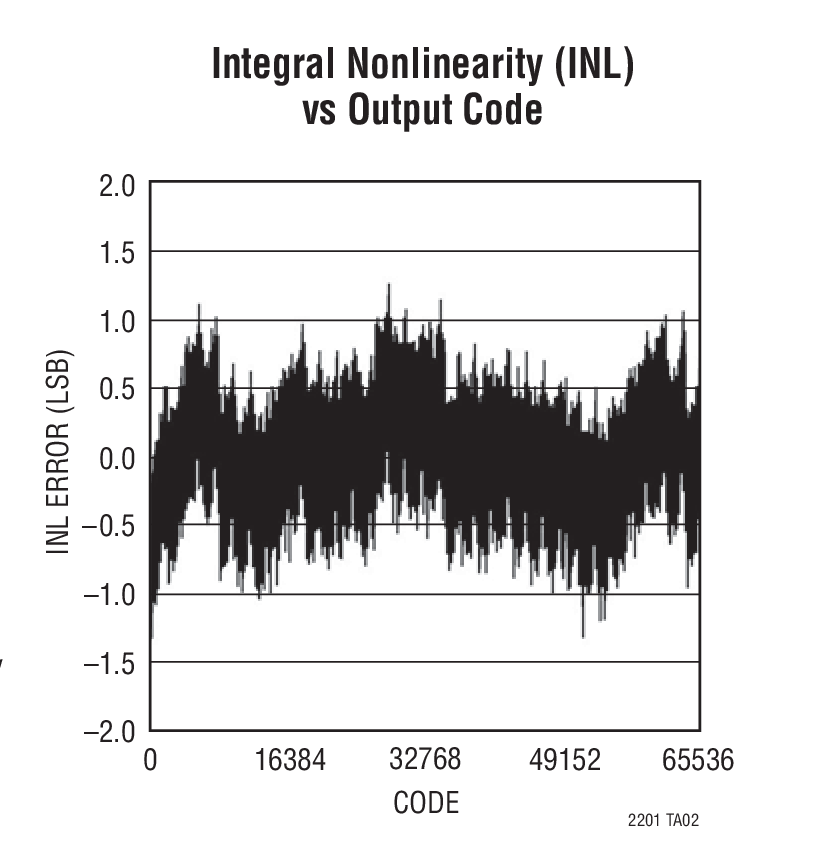

LTC2201非常适合要求苛刻的应用，具有81.6dB SNR和100dB无杂散动态范围(SFDR)等AC性能。最大DC规格特性包括±5LSB INL、±1LSB DNL（无失码）。
单独的输出电源可提供0.5V至3.6V的CMOS输出摆幅。
单端CLK输入负责控制转换器操作。可选的时钟占空比稳定器可在较宽的时钟占空比范围内提供高性能和高速度。
应用
- 电信
- 接收器
- 蜂窝基站
- 频谱分析
- 成像系统
- ATE（自动测试设备）
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R478 Reliability Data3/26/2018PDF53 K
-

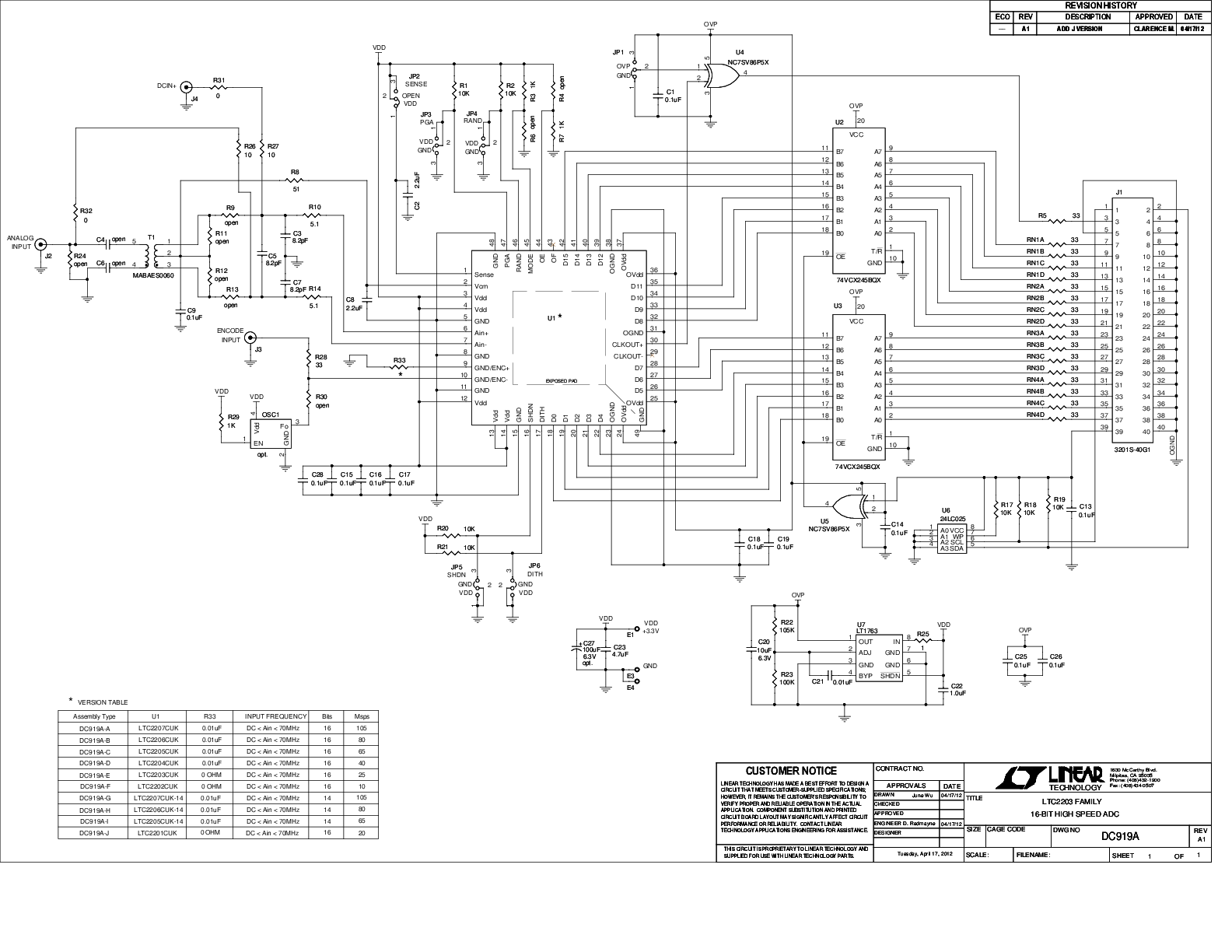

DC919A - Demo Manual5/18/2012PDF243K
-

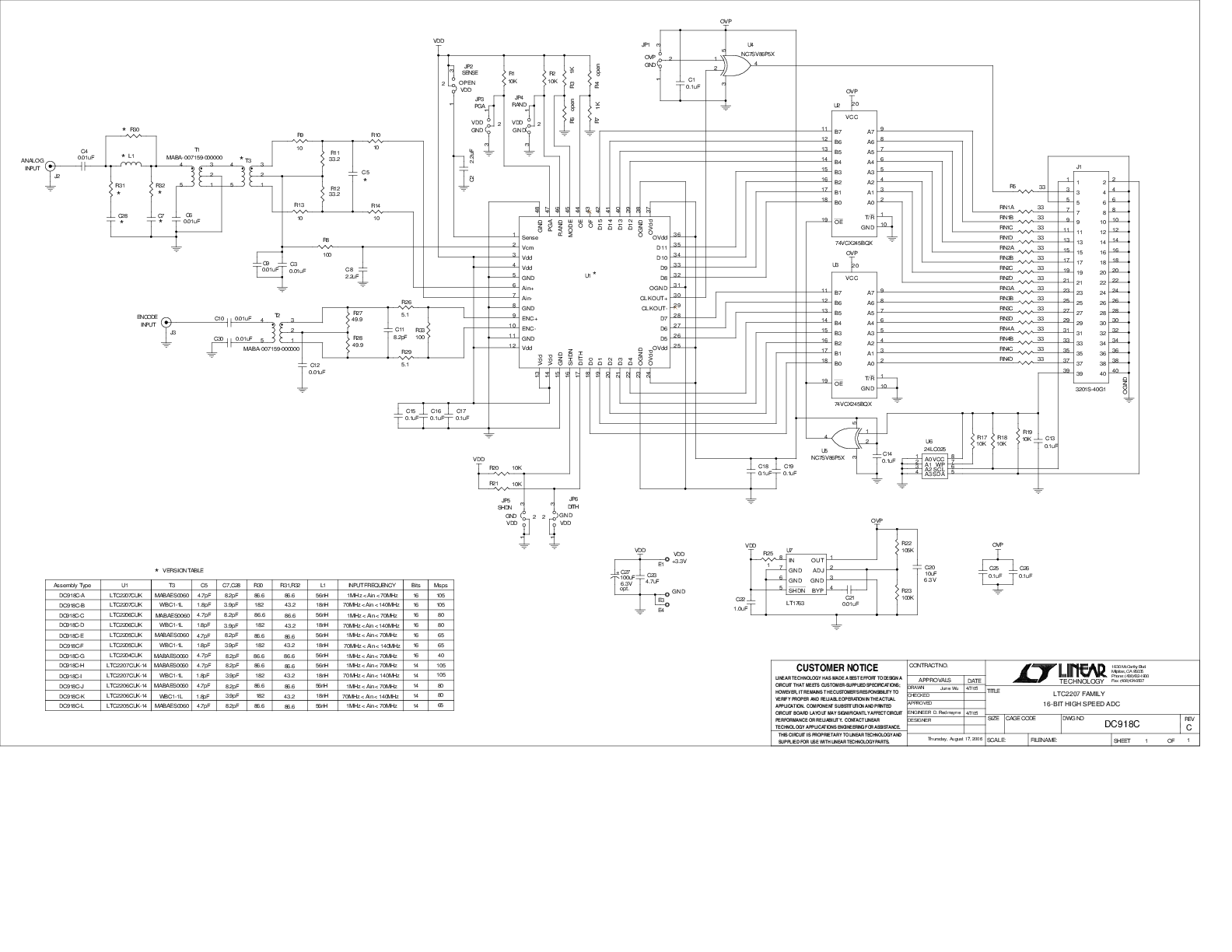

DC918C - Demo Manual9/24/2009PDF378K
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2201CUK#PBF | 材料声明 | 质量和可靠性 | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2201CUK#TRPBF | 材料声明 | 质量和可靠性 | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2201IUK#PBF | 材料声明 | 质量和可靠性 | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2201IUK#TRPBF | 材料声明 | 质量和可靠性 | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R478 Reliability Data |
