概览
优势和特点
- 低噪声：1.6nV/√Hz RTI
- 低功率：18mA (在 3V)
- 低失真 (HD2/HD3)：
- 在 50MHz 时为 -80dBc/-69dBc、2VP-P
- 在 20MHz 时为 -104dBc/-90dBc、2VP-P
- 轨至轨差分输入
- 2.7V 至 3.5V 电源电压范围
- 全差分输入和输出
- 可调输出共模电压
- 800MHz -3dB 带宽 (AV = 1)
- 增益带宽乘积：3GHz
- 低功耗停机模式
- 采用 8 引线 MSOP 和纤巧型 16 引线 3mm x 3mm x 0.75mm QFN 封装
产品详情
LTC®6406 是一款非常低噪声、低失真、全差分输入/输出放大器，专为3V、单电源操作而优化。LTC6406 的输入共模范围为轨至轨，而输出共模电压则可通过在 VOCM 引脚上施加一个电压来独立地进行调节。这使得 LTC6406 非常适合于对具有一个宽共模范围的信号进行电平移位，以驱动 12 位至 16 位单电源、差分输入 ADC。
对于 50MHz 输入信号，一个 3GHz 的增益带宽乘积将产生70dB 的线性度。LTC6406 具有单位增益稳定性，且闭环带宽从 DC 延伸至 800MHz。输出电压摆幅从接近地电位至2V，以与多种 ADC 转换器输入要求相兼容。LTC6406 仅吸收 18mA 电流，并具有一种硬件停机功能，该功能可把电流消耗降至 300μA。
LTC6406 采用紧凑型 3mm x 3mm 16 引脚无引线 QFN 封装以及 8 引线 MSOP 封装。工作温度范围为 -40ºC 至 85ºC。
应用
- 差分输入 ADC 驱动器
- 单端至差分转换
- 以地为参考电位信号的电平移位
- 以 VCC 为参考电位信号的电平移位
- 高线性度直接转换接收机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

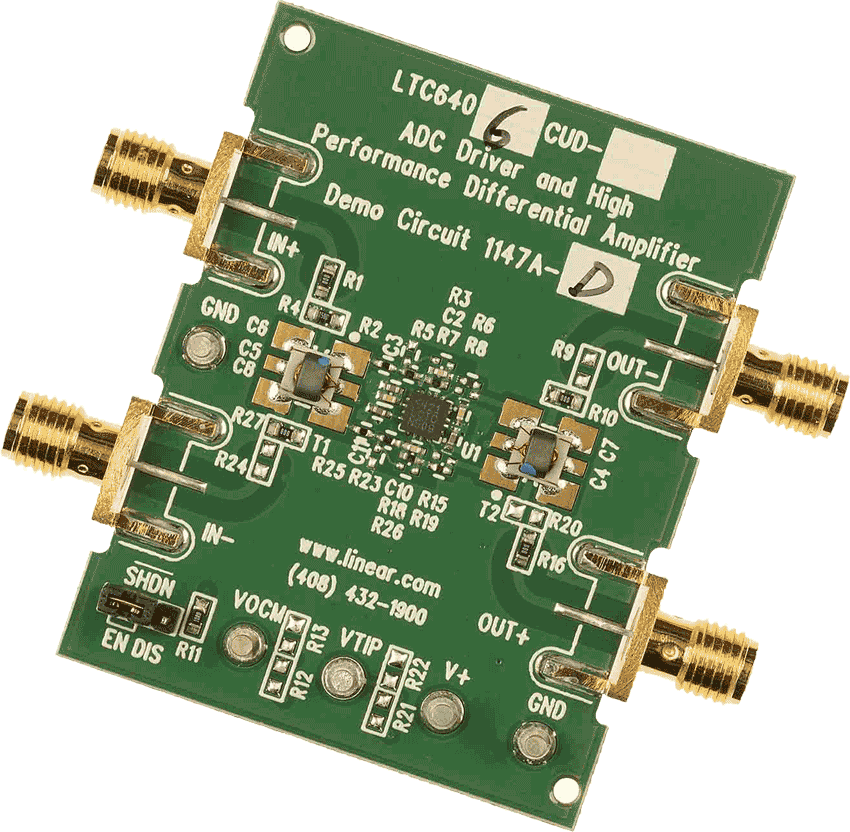

评估套件 (2)
