概览
优势和特点
- 68.5dB SNR
- 90dB SFDR
- 低功率：628mW / 592mW / 545mW (总值)
- 单 1.8V 电源
- DDR LVDS 输出
- 易于驱动的 1.5VP-P 输入范围
- 1.25GHz 满功率带宽采样及保持 (S/H)
- 可任选的时钟占空比稳定器
- 低功率睡眠和打盹模式
- 用于配置的串行 SPI 端口
- 引脚兼容的 14 位版本
- 64 引脚 (9mm x 9mm) QFN 封装
产品详情
LTC®2157-12 / LTC2156-12 / LTC2155-12 是两通道、250Msps / 210Msps / 170Msps、12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 68.5dB SNR 和 90dB 无寄生动态范围 (SFDR)。1.25GHz 输入带宽使 ADC 能实现高的欠采样比和非常低的衰减。延迟仅为 6 个时钟周期。
在整个温度范围内的 DC 规格包括 ±0.26LSB INL (典型值)、±0.16LSB DNL (典型值) 和无漏失码。转换噪声为 0.54LSBRMS。
数字输出为双倍数据速率 (DDR) LVDS。
可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
应用
- 通信
- 蜂窝基站
- 软件定义无线电
- 医学成像
- 高分辨率视频
- 测试和测量仪器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R538 Reliability Data3/26/2018PDF68 K
-

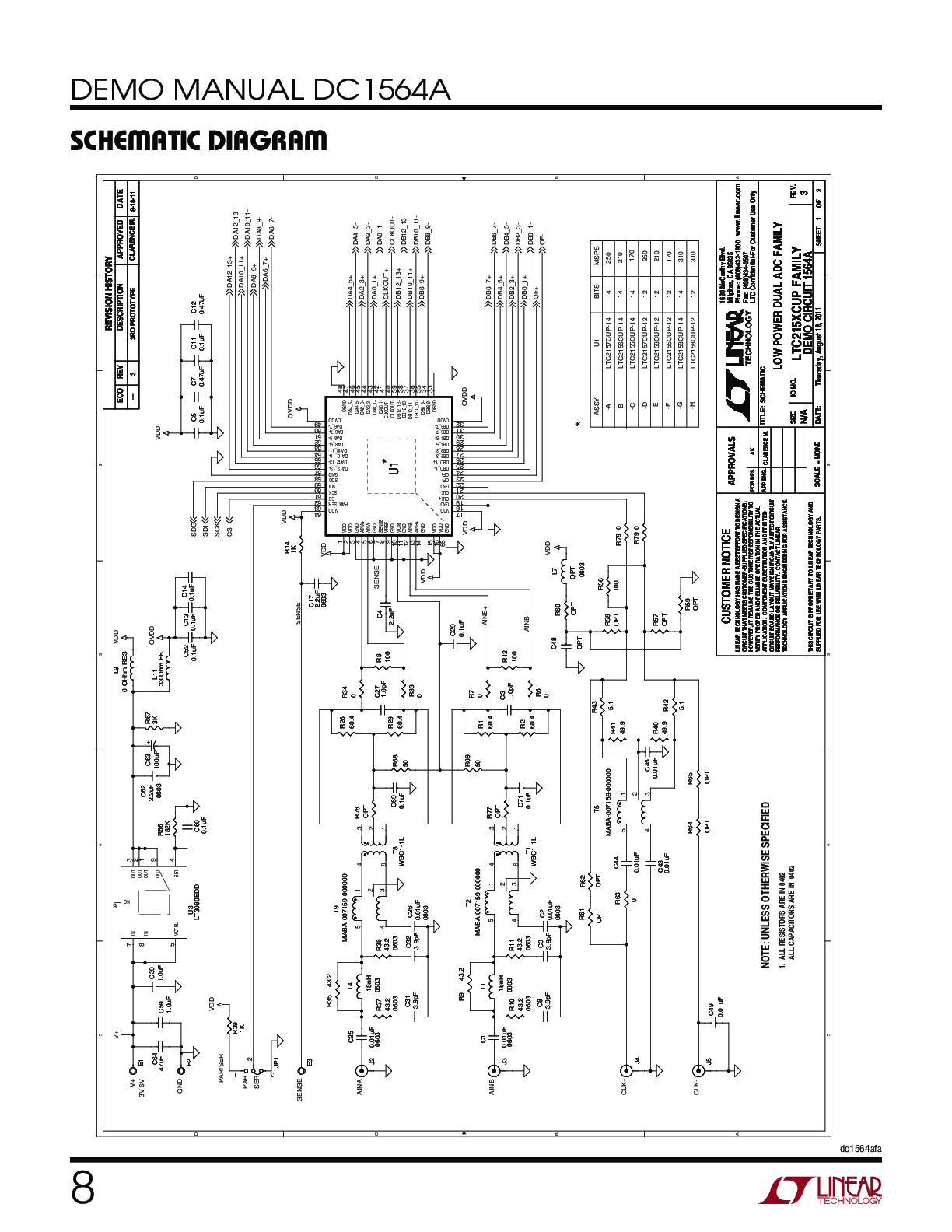

DC1564A - Demo Manual1/3/2012PDF411K
-
14-/12-Bit 310Msps Dual/Single ADC Family5/19/2015PDF787K
工具及仿真模型
IBIS模型
IBS
LTC2157 IBIS model
44.00K
