概览

优势和特点

  • 68.5dB SNR
  • 90dB SFDR
  • 低功率:347mW / 333mW / 306mW (总值)
  • 单 1.8V 电源
  • DDR LVDS 输出
  • 易于驱动的 1.5VP-P 输入范围
  • 1.25GHz 满功率带宽采样及保持 (S/H)
  • 可任选的时钟占空比稳定器
  • 低功率睡眠和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚与 14 位器件版本相兼容
  • 40 引脚 (6mm x 6mm) QFN 封装

产品详情

LTC®2152-12 / LTC2151-12 / LTC2150-12 是一个 250Msps / 210Msps / 170Msps 12 位 A/D 转换器系列,专为对高频、宽动态范围信号进行数字化处理而设计。该器件非常适合要求苛刻的通信应用,其 AC 性能包括 68.5dB SNR 和 90dB 无寄生动态范围 (SFDR)。1.25GHz 输入带宽允许 ADC 以优良性能对高输入频率进行欠采样。延迟仅为 5 个时钟周期。

DC 规格包括整个温度范围内的 ±0.26LSB INL (典型值)、±0.16LSB DNL (典型值) 和无漏失码。转换噪声为 0.54LSBRMS

数字输出为双倍数据速率 (DDR) LVDS。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC 输入进行差分驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。


应用

  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 医学成像
  • 高分辨率视频
  • 测试和测量仪器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

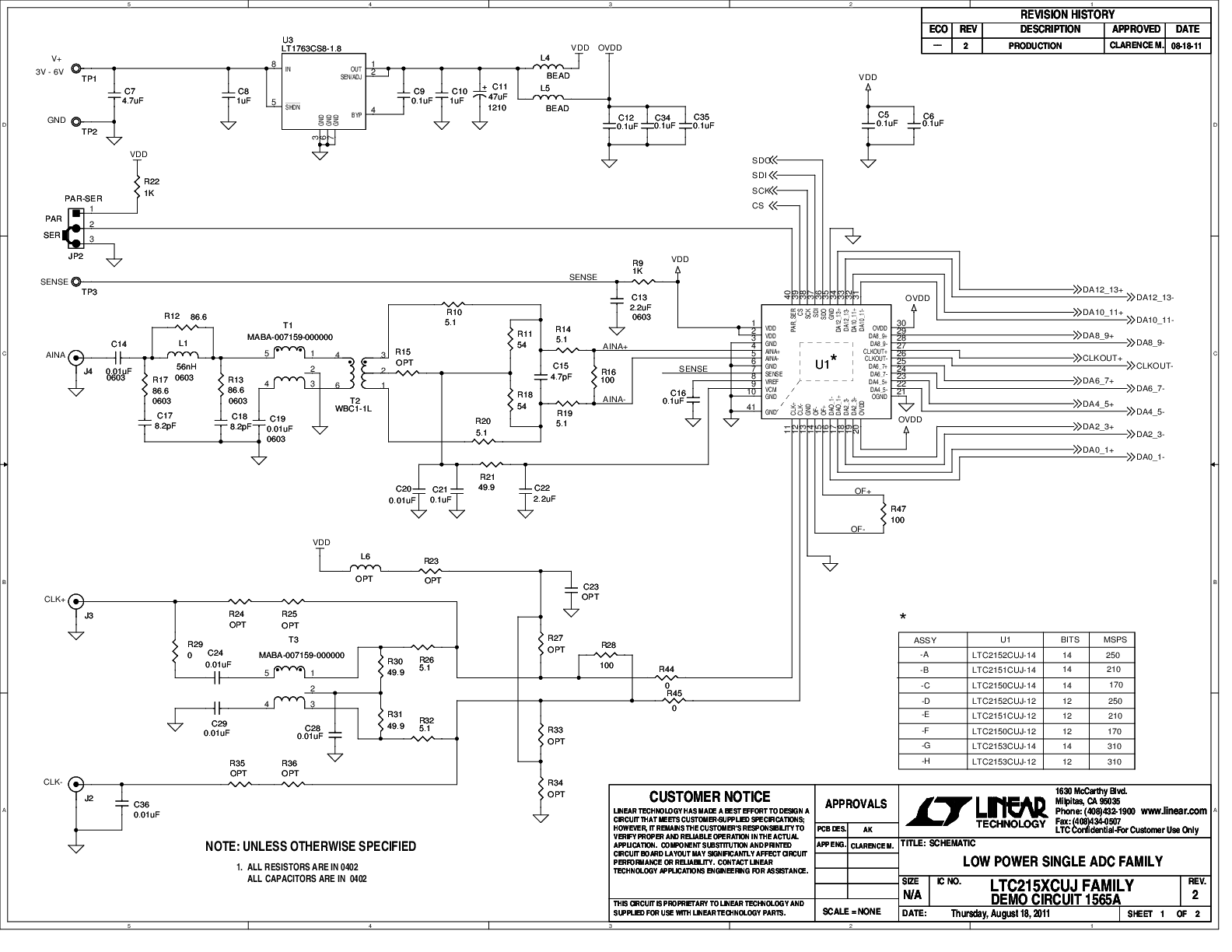

评估套件 (1)
