概览
优势和特点
- VIN 范围：2.6V 至 4.4V
- 超低功率：
- 工作电流：14μA
- 停机电流：<1μA
- 无电感器
- 短路 / 热保护
- 超小型应用电路：(<0.045 英寸2)
- 外形扁平 (仅高 1mm) 的 ThinSOT™封装
- 升压充电泵产生 5V
- 输出电流：10mA
- VIN 至 VOUT 直接连接用于 3V SIM
- 开关频率：900kHz
- 软启动功能可限制接通时的浪涌电流
- 在停机期间输出被驱动至地电位
产品详情

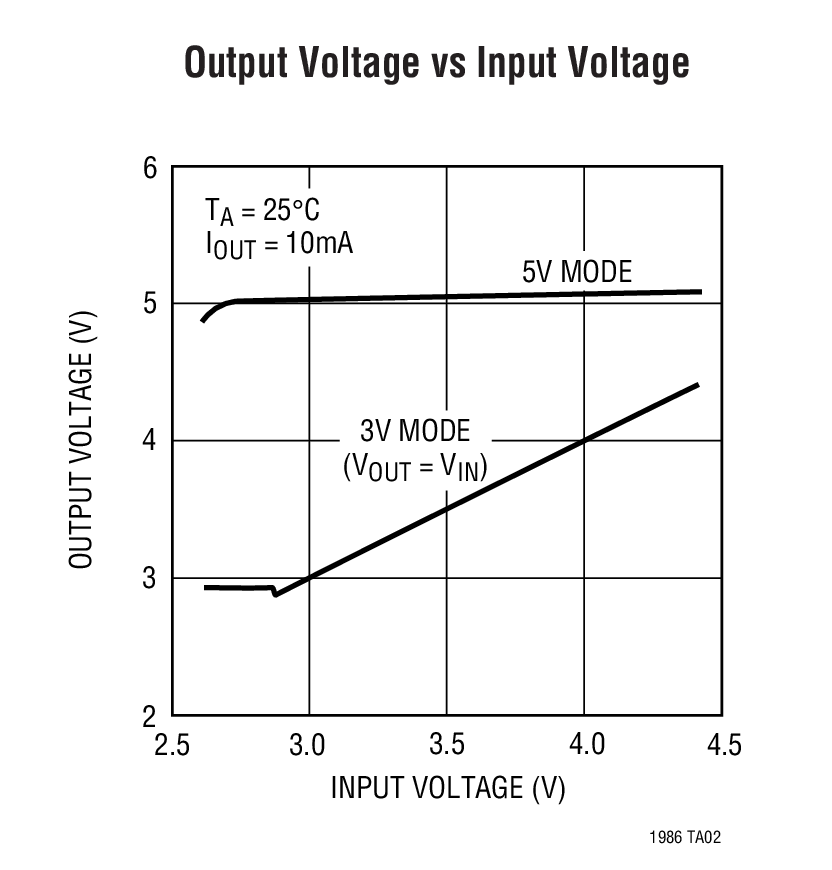

LTC®1986 是一款微功率充电泵 DC/DC 转换器，可为 3V 或 5V GSM SIM 卡供电。该器件工作于三种模式之一：VOUT = 5V (5V 模式)、VOUT = VIN (3V 模式) 或停机。输入电压范围为 2.6V 至 4.4V，而且这款器件能提供 10mA 的输出电流。LTC1986 通过在 3V 模式中提供一种升压功能，允许 VIN 降到低至 2.6V。在 3V 模式中，VOUT 通过一个 2.5Ω 开关直接连接至 VIN，直到 VIN 降至 2.85V 以下为止。当 VIN 低于 2.85V 时，此器件自动地提升 VOUT 以保持一个稳定的 2.9V 输出，从而确保 VOUT 保持在 3V SIM VCC 规范之内。
极低的工作电流 (无负载时的典型值为 14μA) 和低的外部组件数使得 LTC1986 非常适合小型、轻负载的电池供电式应用。下图所示应用电路的总 PCB 面积小于 0.045 英寸2。该器件的保护功能包括浪涌电流限制、欠压闭锁、短路和热过载保护。LTC1986 采用外形扁平 (仅高 1mm) 的 SOT-23 封装。
应用
- GSM 蜂窝电话
- PCS / DCS 蜂窝电话
- 便携式 POS 终端
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
