LTC1689

100Mbps、RS485 可热插拔式 4 驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 超高速度:100Mbps
  • 有保证的传播延迟:在整个温度范围内为 8ns ±4ns
  • 低的通道至通道延迟时间偏差:500ps (典型值)
  • 可热插拔 (Hot Swap)
  • 500Mbps 操作 (VDD = 3V)
  • 低的tPLH/tPHL延迟时间偏差:500ps (典型值)
  • 驱动器输出在三态或电源关断的情况下保持高阻抗
  • 短路保护:3mA 典型输出电流 (对于无限期短路)
  • 热停机保护
  • 单 5V 或 3V 电源
  • 引脚与 LTC486 / LTC487 相兼容
    
更多细节
show more Icon

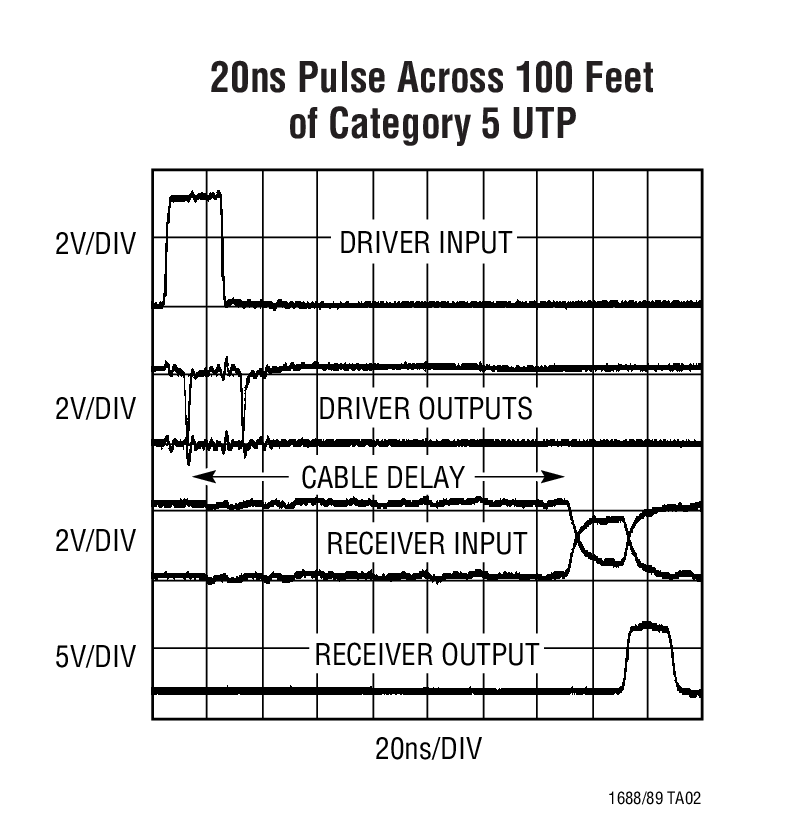

LTC®1688 / LTC1689 是超高速度、差分总线 / 线路驱动器,能够在高达 100Mbps 的数据速率下工作。传播延迟在整个工作温度范围内保证为 8ns ±4ns。这些器件可在整个 RS485 共模范围内 (–7V 至 12V) 工作,而且还满足 RS422 的要求。

驱动器输出可热插拔,从而在电路板插拔期间保持背板数据完整性。驱动器具有三态输出,可在整个共模范围内 (–7V 至 12V) 保持高阻抗。另外,输出在上电和电源关断时也保持高阻抗。一种短路功能用于检测总线争用,并大幅度减小驱动器输出电流。热停机电路负责避免器件产生过大的功耗。

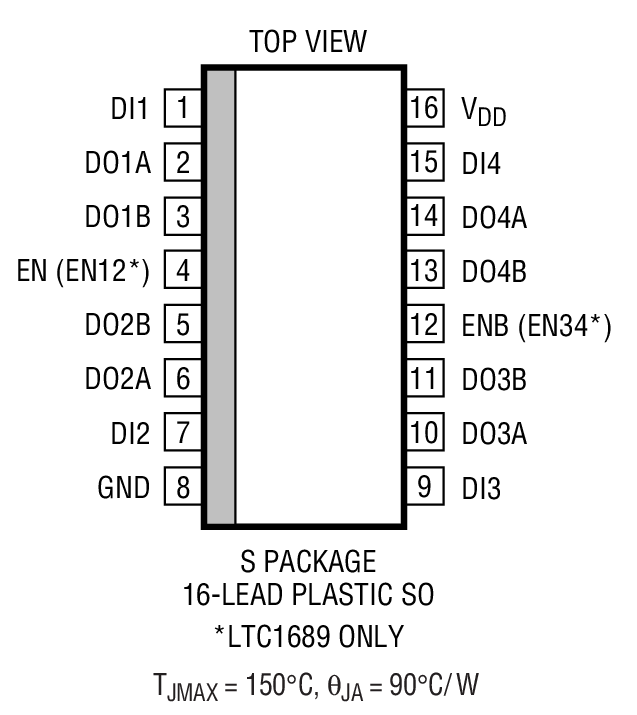

LTC1688 允许所有 4 个驱动器一起使能,而 LTC1689 则允许一次使能 2 个驱动器。

LTC1688 / LTC1689 采用单 5V 或 3V 电源工作,并且仅吸收 9mA 的电源电流。

应用

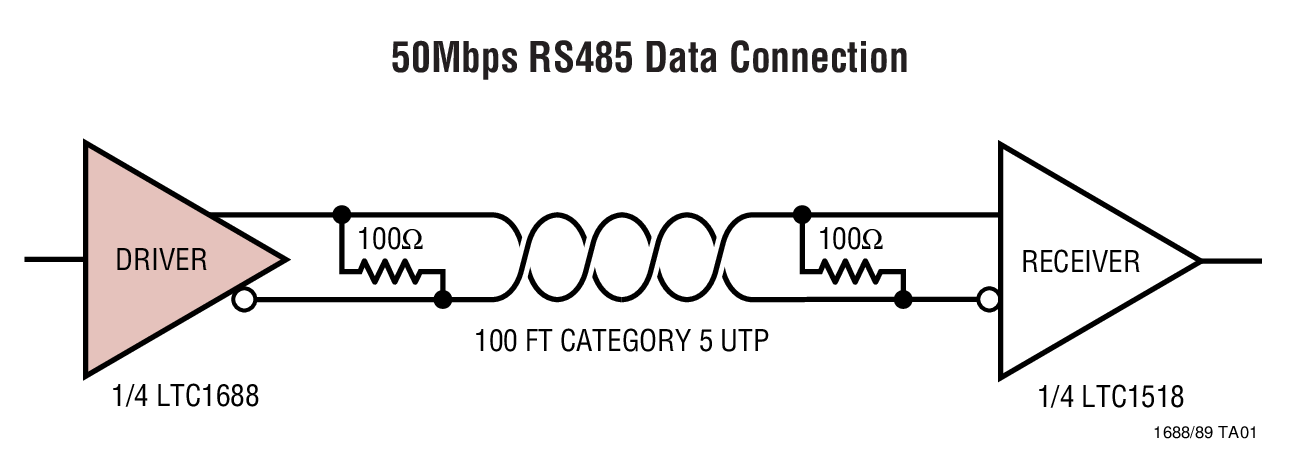

  • 高速 RS485 双绞线驱动器
  • 高速背板驱动器
  • 互补型时钟驱动器
  • STS-1/OC-1 数据驱动器
  • SCSI 驱动器
    
