LTC1047
量产具内部电容器的双通道、微功率、零漂移运算放大器
- 产品模型
- 3
产品详情
- 无需外部组件
- 最大失调电压:10μV
- 最大失调电压漂移:50nV/°C
- 电源电流:80μA
- 最小 CMRR:110dB
- 最小 PSRR:105dB
- 单电源操作:4.75V 至 16V
- 共模范围包括 GND
- 输出摆动至 GND
- 典型过载恢复时间:70ms
- 引脚与业界标准的双通道运放兼容

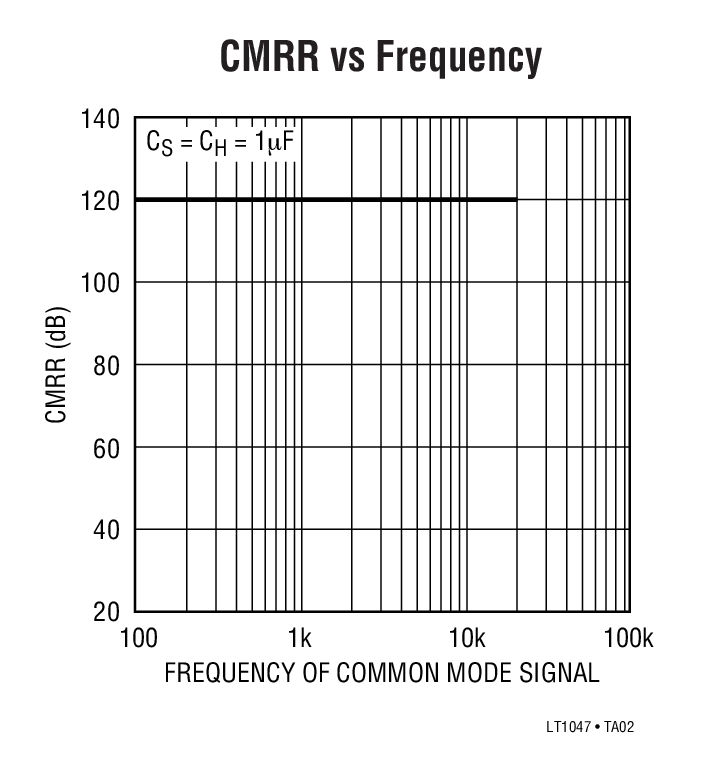

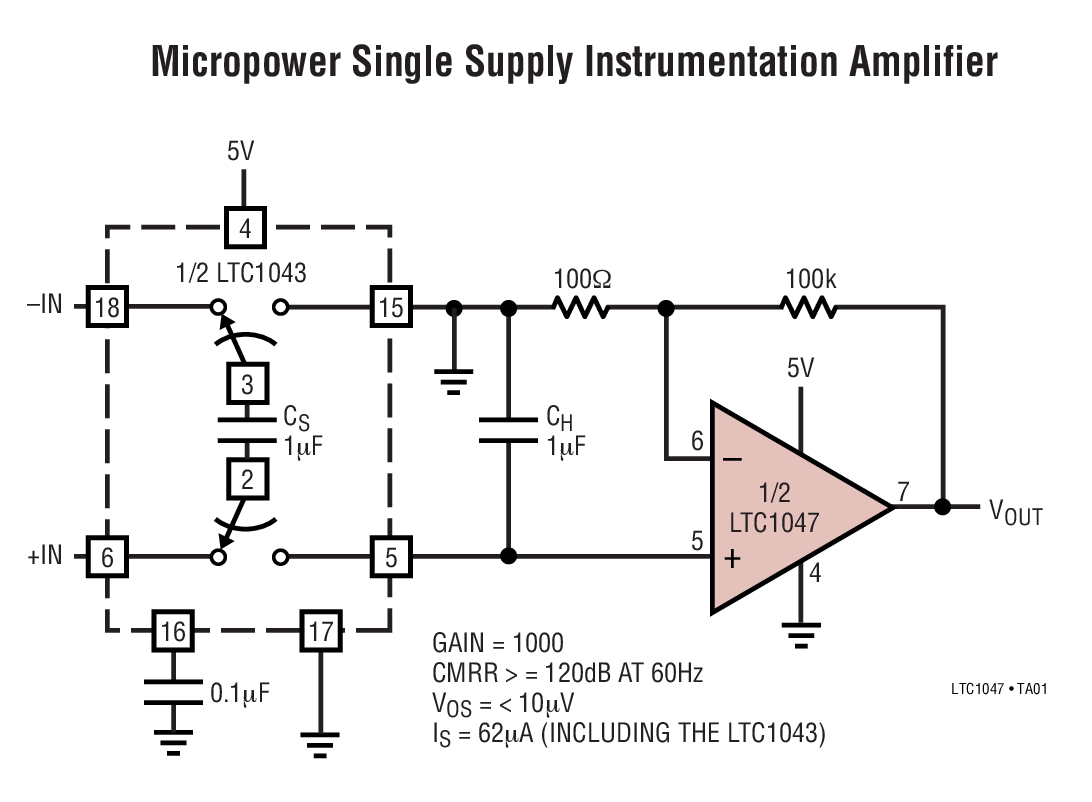

LTC®1047 是一款微功率、高性能双通道零漂移运算放大器。其他斩波放大器通常需要的采样及保持电容器实现了片内集成,因而较大限度降低了增设外部组件的需要。
LTC1047 具有 3μV 的典型失调电压、10nV/°C 的漂移、通常为 3.5μVP-P 的输入噪声电压、和 150dB 的典型电压增益。共模抑制为 110dB (最小值),最小电源抑制为 105dB。另外,LTC1047 还提供了 0.2V/μs 的转换速率和 200kHz 的增益带宽乘积。从饱和的过载恢复时间为 70ms,比采用外部电容器的斩波放大器快 4 倍。
LTC1047 采用标准的塑料 8 引脚 PDIP 封装以及 16 引脚 SW 封装。LTC1047 是大多数双通道运放的插入式替代产品,其拥有改善的 DC 性能和实质性的节能效果。
应用
- 热电偶放大器
- 电子衡器
- 电池供电型仪表
- 应变仪放大器
- 远程传感器
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|

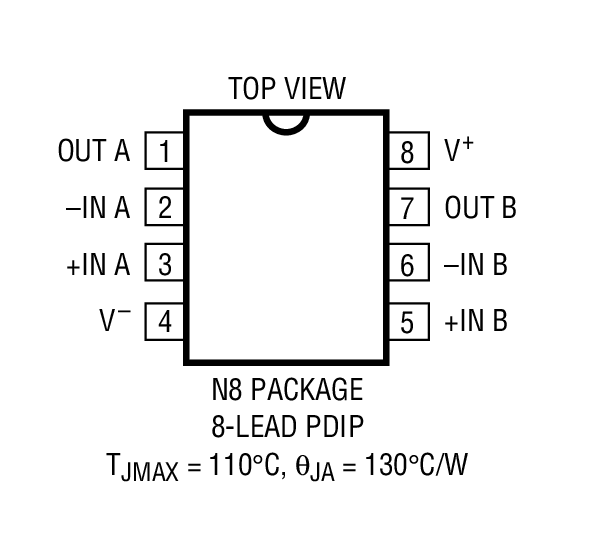

LTC1047CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||

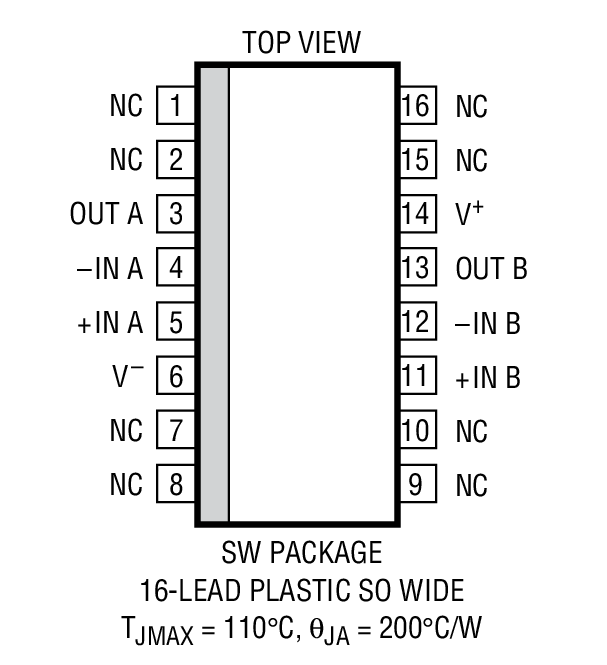

LTC1047CSW#PBF | 16-Lead SOIC (Wide 0.3 Inch) | ||
LTC1047CSW#TRPBF | 16-Lead SOIC (Wide 0.3 Inch) |
