LT6557

具输入偏置控制功能、增益为 2、500MHz、2200V/µs 的单电源三路视频放大器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性

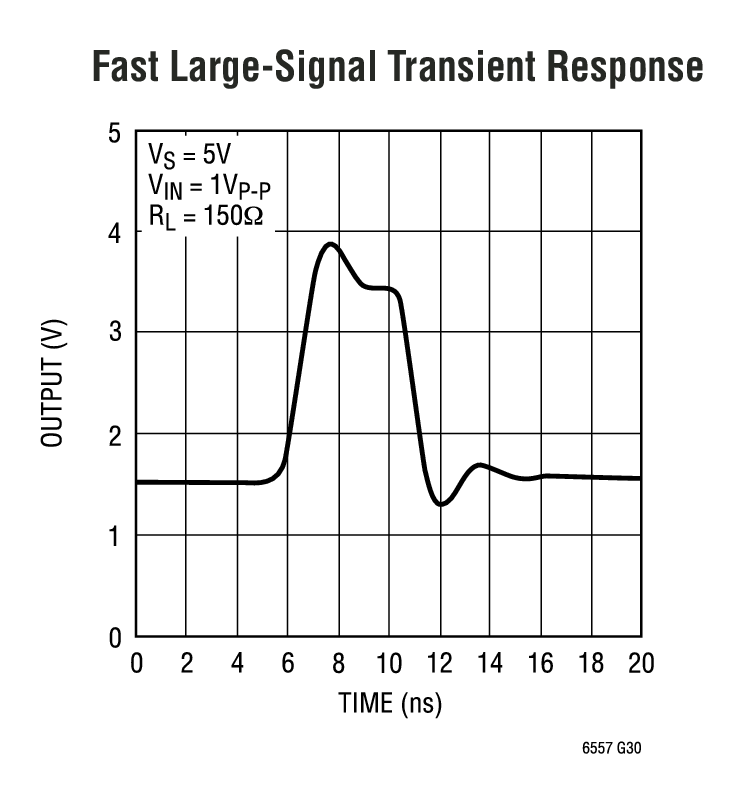

  • –3dB 小信号带宽：500MHz
  • –3dB 2VP-P 大信号带宽：400MHz
  • 转换速率：2200V/μs
  • 数值为 2 的固定增益，无需外部电阻器
  • 具可编程 DC 输入偏置的 AC 耦合
  • 输出摆动至电源轨的 0.8V
  • 采用 5V 单电源的满视频摆幅
  • 差分增益：0.02%
  • 差分相位：0.05°
  • 使能 / 停机引脚
  • 高输出电流：±100mA
  • 电源范围：3V 至 7.5V
  • 工作温度范围：–40ºC 至 85ºC

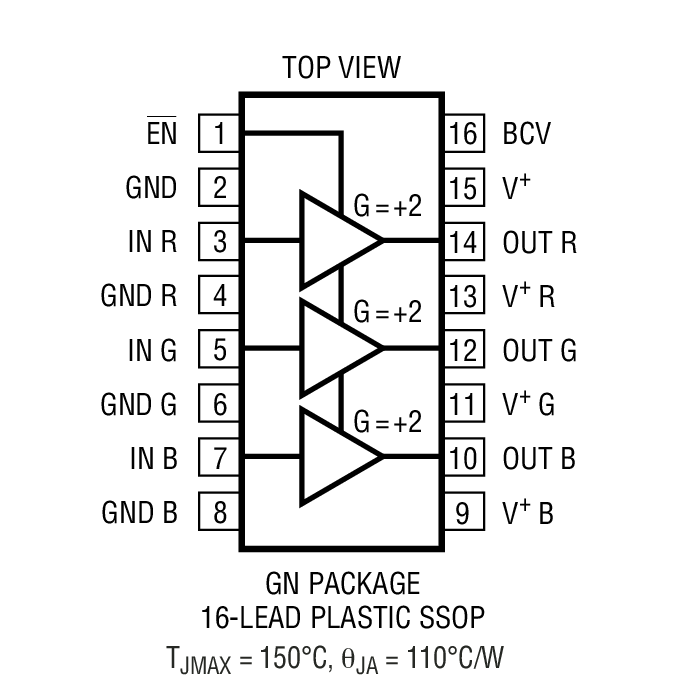

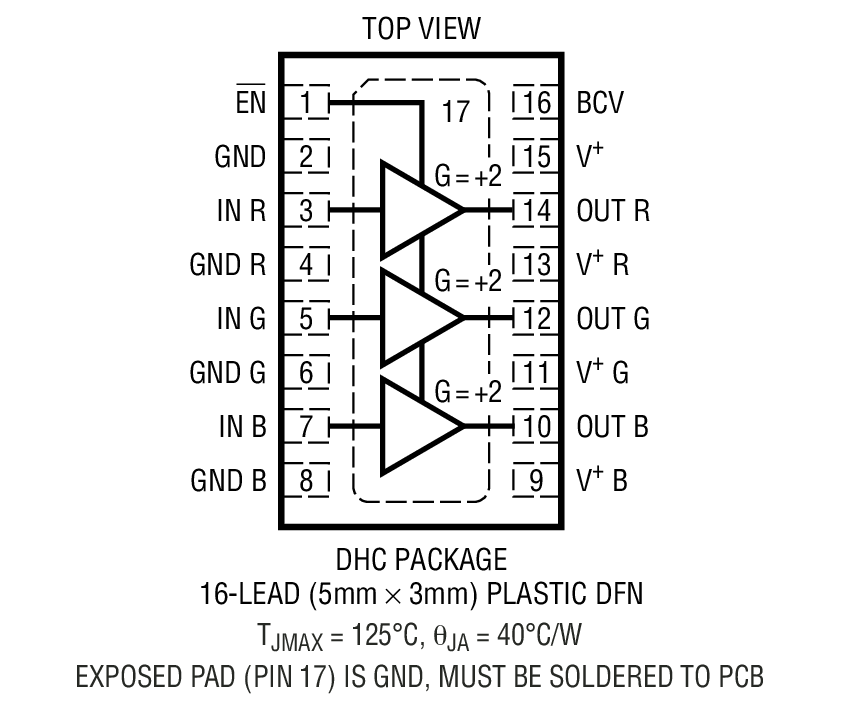

  • 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装

更多细节
show more Icon

LT®6557 是一款具一个数值为 2 的内部固定增益和一个可编程 DC 输入偏置电压的高速三路视频放大器。该放大器具有一个 400MHz 2VP-P 信号带宽、2200V/μs 转换速率和一种把重输出负载驱动至电源轨之 0.8V 的独特能力，从而使得 LT6557 非常适合单 5V 电源的宽带视频应用。仅利用一个电阻器便可把所有三个放大器的输入编程至一个公共电压电平，因而简化和降低了 AC 耦合应用中对于外部电路的需要。如果没有该可编程电阻器，则输入偏置电路变至闲置状态，允许使用一个外部箝位电路或直接耦合输入。

LT6557 具有用于每个放大器的分离电源和接地引脚，以改善通道隔离及简化电源旁路。LT6557 在许多需要一个低电压、单电源的高速应用中提供了不打折扣的性能。

LT6557 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装。


Applications

  • LCD 视频投影仪
  • RGB HD 视频放大器
  • 同轴电缆驱动器
  • 低电源 ADC 驱动器

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT6557

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 设计笔记
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/18/2006
英文

LT6557: 500MHz, 2200V/µs Gain of 2, Single Supply Triple Video Amplifier with Input Bias Control Data Sheet

打开PDF文件

redirect
600.00K
download

下载 PDF

PDF Vector

PDF

更新 08/22/2007
日文

LT6557: 利得2、500MHz、2200V/μs、AC結合、単一電源トリプル・ビデオ・アンプ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R378 Reliability Data redirect icon

40.45 K

download

下载 PDF

设计笔记

2

PDF Vector

PDF

更新 08/22/2007
英文
DN396 - High Resolution Video Solutions Using Single 5V Power redirect icon

86.00K

download

下载 PDF

PDF Vector

PDF

更新 12/20/2006
日文
DN396 - 5V単電源を使った高解像度ビデオ・ソリューション redirect icon

216.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1016A - Demo Manual redirect icon

336.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT6557CDHC#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557CDHC#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557CGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557CGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557IDHC#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557IDHC#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557IGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557IGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT6557CGN#PBF

量产

LT6557CGN#TRPBF

量产

LT6557IGN#PBF

量产

LT6557IGN#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT6557CGN#PBF

量产

LT6557CGN#TRPBF

量产

LT6557IGN#PBF

量产

LT6557IGN#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT6557CGN#PBF

量产

LT6557CGN#TRPBF

量产

LT6557IGN#PBF

量产

LT6557IGN#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT6557CGN#PBF

量产

LT6557CGN#TRPBF

量产

LT6557IGN#PBF

量产

LT6557IGN#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1016A-A

Demo Board for LT6557

reference details image

DC1016A-B

LTC6557/LT6558 | 550 MHz Gain of 1 Single Supply Triple Video Amplifier/Differential Driver/Receiver/Programmable Data Acquisition Measurement and Control System

zoom

DC1016A-B

LTC6557/LT6558 | 550 MHz Gain of 1 Single Supply Triple Video Amplifier/Differential Driver/Receiver/Programmable Data Acquisition Measurement and Control System

download icon

下载

 print icon

打印
DC1016A-B
LTC6557/LT6558 | 550 MHz Gain of 1 Single Supply Triple Video Amplifier/Differential Driver/Receiver/Programmable Data Acquisition Measurement and Control System
立即购买 更多内容

产品详情

DC1016A-B Demo Board for:
LT6557 500MHz, 2200V/µs Gain of 2, Single Supply Triple Video Amplifier with Input Bias Control
LT6558 550MHz, 2200V/µs Gain of 1, Single Supply Triple Video Amplifier with Input Bias Control





资料

pdf icon

PDF

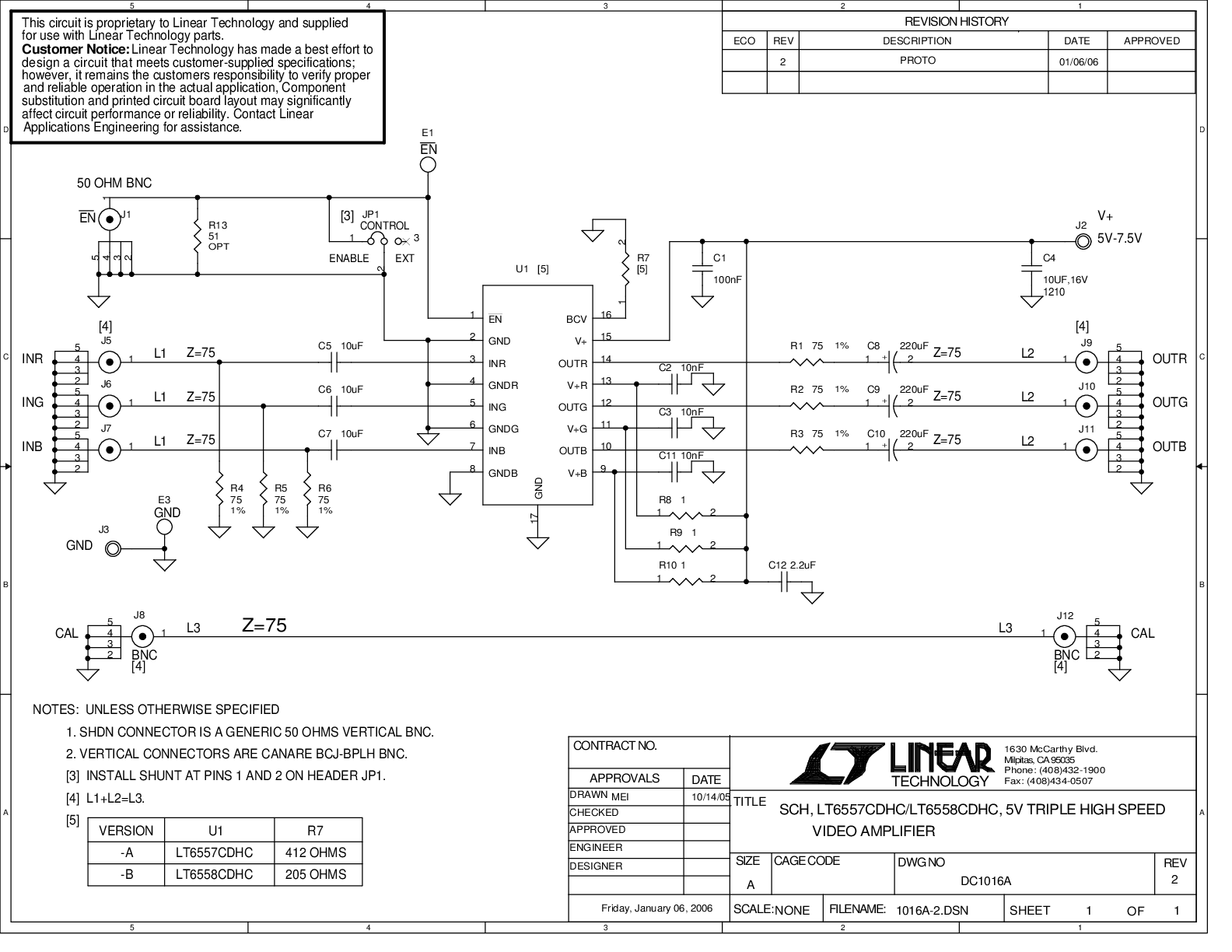

DC1016A - Schematic Download
