LT6556

750MHz、增益为 1 的三路 2:1 视频多路复用器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 750MHz -3dB 小信号带宽
  • 450MHz -3dB 2VP-P 大信号带宽
  • 120MHz ±0.1dB 带宽
  • 高转换速率:2100V/μs
  • 数值为 1 的固定增益;不需要使用外部电阻器
  • 72dB 通道分离度 (在 10MHz)
  • 52dB 通道分离度 (在 100MHz)
  • -84dBc 二次谐波失真 (在 10MHz, 2VP-P),
  • -87dBc 三次谐波失真 (在 10MHz, 2VP-P)
  • 低电源电流:每个放大器为 9.5mA
  • 6.5ns 0.1% 稳定时间 (对于 2V 阶跃)
  • 当停用时每个放大器的 ISS ≤ 330μA
  • 0.033% 的差分增益,0.022° 的差分相位
  • 宽电源范围:±2.25V (4.5V) 至 ±6V (12V)
  • 可提供 24 引脚 SSOP 封装和 24 引脚 QFN 封装
更多细节
show more Icon

LT®6556 是一款高速三路 2:1 视频多路复用器,具有一个在内部固定数值为 1 的增益。个别缓冲器专为在驱动一个 1k 负载时实现高性能而优化,并具有一个 450MHz 的 2VP-P –3dB 带宽,从而使其成为驱动非常高分辨率视频信号的理想选择。用于每个放大器的单独电源引脚将通道分离度提升至 72dB,因而使得 LT6556 在许多高速应用中的表现胜人一筹。

虽然 LT6556 的性能专为双电源操作而优化,但是它也可以依靠低至 4.5V 的单电源供电运行。当采用双 5V 电源时,每个放大器仅吸收 9.5mA。当停用时,放大器的吸收电流小于 330μA,而且输出变至高阻抗。对于要求数值为 2 固定增益的应用,请查阅 LT6555 的数据手册。

LT6556 可提供 24 引脚 SSOP 封装和超紧凑的 24 引脚 QFN 封装。

应用

  • RGB 放大器
  • UXGA 视频多路复用
  • LCD 投影机

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT6556CGN#PBF
  • HTML
  • HTML
LT6556CGN#TRPBF
  • HTML
  • HTML
LT6556CUF#PBF
  • HTML
  • HTML
LT6556CUF#TRPBF
  • HTML
  • HTML
LT6556IGN#PBF
  • HTML
  • HTML
LT6556IGN#TRPBF
  • HTML
  • HTML
LT6556IUF#PBF
  • HTML
  • HTML
LT6556IUF#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LT6556CGN#PBF

量产

LT6556CGN#TRPBF

量产

LT6556IGN#PBF

量产

LT6556IGN#TRPBF

量产

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT6556CUF#PBF

量产

LT6556CUF#TRPBF

量产

LT6556IUF#PBF

量产

LT6556IUF#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LT6556CGN#PBF

量产

LT6556CGN#TRPBF

量产

LT6556IGN#PBF

量产

LT6556IGN#TRPBF

量产

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT6556CUF#PBF

量产

LT6556CUF#TRPBF

量产

LT6556IUF#PBF

量产

LT6556IUF#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

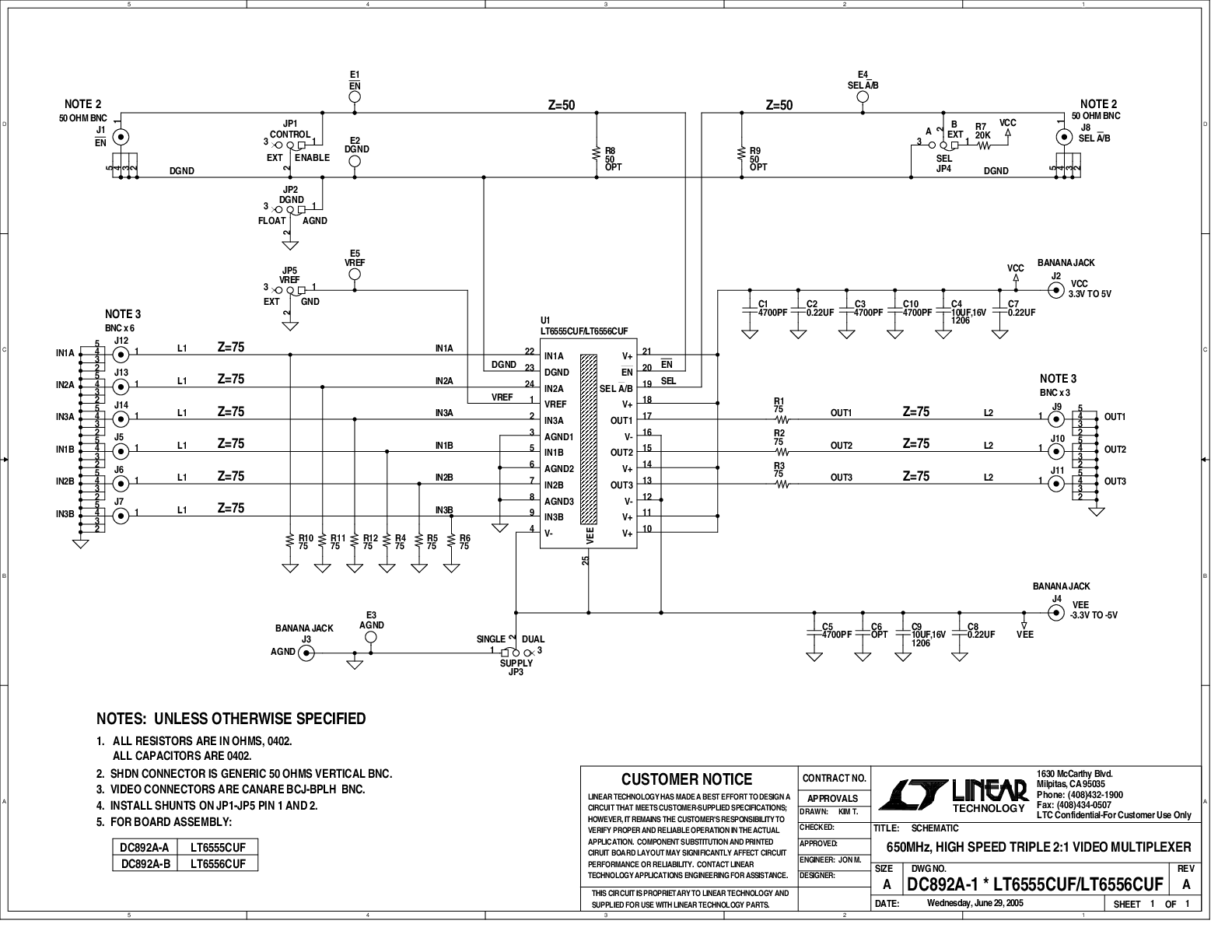

评估套件 1
