LT6555

650MHz、增益为 2 的三路 2:1 视频多路复用器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 650MHz –3dB 小信号带宽
  • 450MHz –3dB 2VP-P 大信号带宽
  • 120MHz ±0.1dB Bandwidth
  • 高转换速率：2200V/µs
  • 数值为 2 的固定增益；不需要使用外部电阻器
  • 72dB 通道分离度 (在 10MHz)
  • 50dB 通道分离度 (在 100MHz)
  • –80dBc 二次谐波失真 (在 10MHz， 2VP-P)，
  • –70dBc 三次谐波失真 (在 10MHz， 2VP-P)
  • 低电源电流：每个放大器为 9mA
  • 6.5ns 0.1% 稳定时间 (对于 2V 阶跃)
  • 当停用时每个放大器的 ISS ≤ 500µA
  • 0.033% 的差分增益，0.022° 的差分相位
  • 宽电源范围：±2.25V (4.5V) 至 ±6V (12V)
  • 可提供 24 引脚 SSOP 封装和 24 引脚 QFN 封装
更多细节
show more Icon

LT®6555 是一款高速三路 2:1 视频多路复用器，具有一个在内部固定数值为 2 的增益。个别放大器专为在驱动一个双终接 75Ω 视频负载时实现高性能而优化，并具有一个 450MHz 的 –3dB 2VP-P 带宽，从而使其成为驱动非常高分辨率视频信号的理想选择。用于每个放大器的单独电源引脚将通道分离度提升至 72dB，因而使得 LT6555 在许多高速应用中的表现胜人一筹。

虽然 LT6555 的性能专为双电源操作而优化，但是它也可以依靠低至 4.5V 的单电源供电运行。当采用双 5V 电源时，每个放大器仅吸收 9mA。当停用时，放大器的吸收电流小于 500μA，而且输出变至高阻抗。

LT6555 运用凌力尔特 (现隶属 ADI) 专有的低电压互补双极型工艺制造，可提供 24 引脚 SSOP 封装和超紧凑的 24 引脚 QFN 封装。

应用

  • RGB 放大器
  • UXGA 视频多路复用
  • LCD 投影机
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT6555

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/09/2007
英文

LT6555: 650MHz Gain of 2 Triple 2:1Video Multiplexer Data Sheet

打开PDF文件

redirect
365.00K
download

下载 PDF

PDF Vector

PDF

更新 12/20/2006
日文

LT6555: 650MHz、利得2のトリプル2:1ビデオ･マルチプレクサ データシート

打开PDF文件

redirect
929.00K
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 09/24/2009
英文
DC892A - Demo Manual redirect icon

403.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC858A - Demo Manual redirect icon

275.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R395 Reliability Data redirect icon

20.05 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT6555CGN#PBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6555CGN#TRPBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6555CUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6555CUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6555IGN#PBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6555IGN#TRPBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6555IUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6555IUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LT6555CGN#PBF

量产

LT6555CGN#TRPBF

量产

LT6555IGN#PBF

量产

LT6555IGN#TRPBF

量产

pdf

PCN22_0177_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT6555CUF#PBF

量产

LT6555CUF#TRPBF

量产

LT6555IUF#PBF

量产

LT6555IUF#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LT6555CGN#PBF

量产

LT6555CGN#TRPBF

量产

LT6555IGN#PBF

量产

LT6555IGN#TRPBF

量产

pdf

PCN22_0177_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT6555CUF#PBF

量产

LT6555CUF#TRPBF

量产

LT6555IUF#PBF

量产

LT6555IUF#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

评估套件 2

reference details image

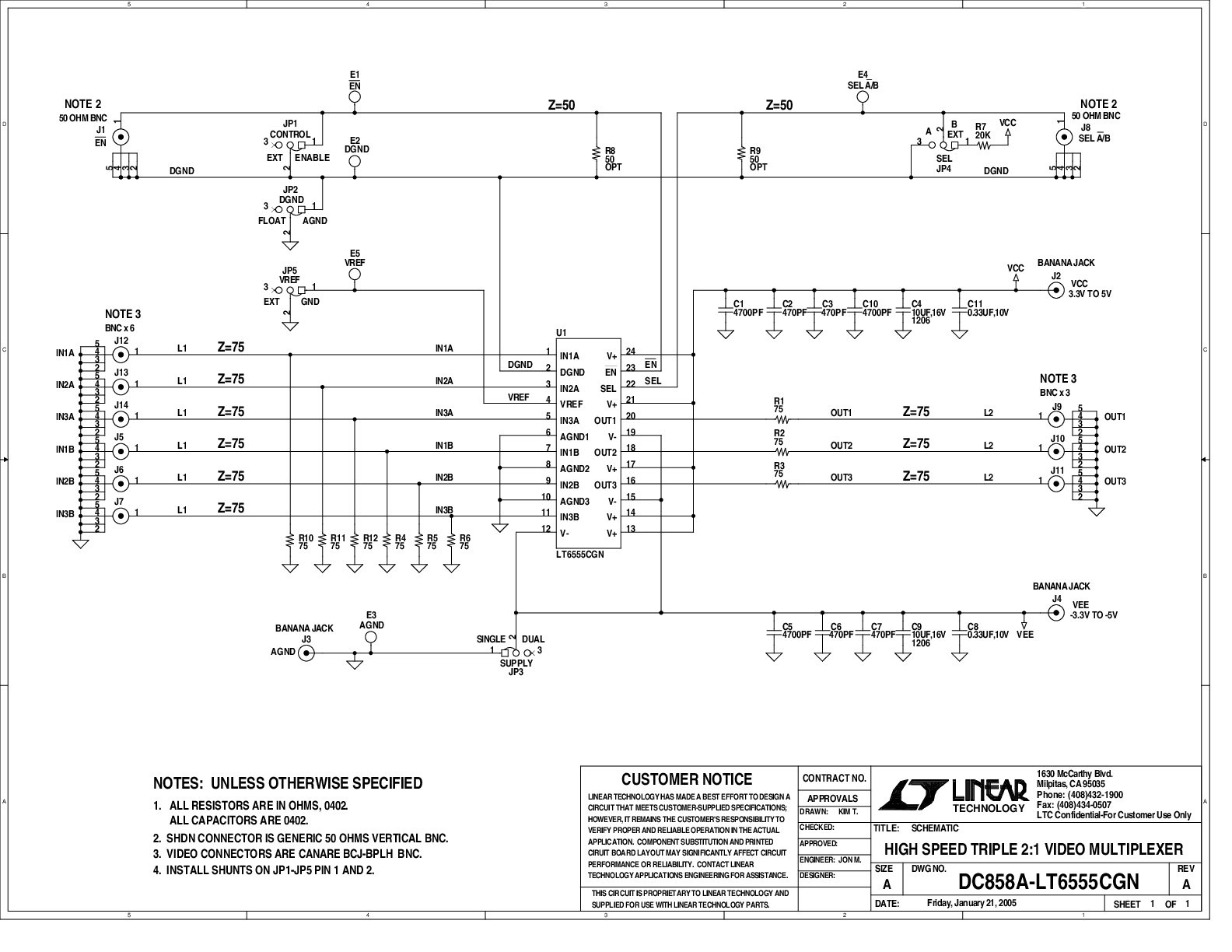

DC858A

LT6555CGN | 高速三通道2:1视频多路复用器，VCC = 3.3V至5V，VEE = –3.3V至–5V

reference details image

DC892A-A

LT6555 650MHz、增益为2的三通道视频多路复用器

评估套件2

evaluation kit item images

DC858A

LT6555CGN | 高速三通道2:1视频多路复用器，VCC = 3.3V至5V，VEE = –3.3V至–5V
evaluation kit item images

DC892A-A

LT6555 650MHz、增益为2的三通道视频多路复用器
