概览

优势和特点

  • 超过了针对全速、下游 ADSL 线路驱动器的所有要求

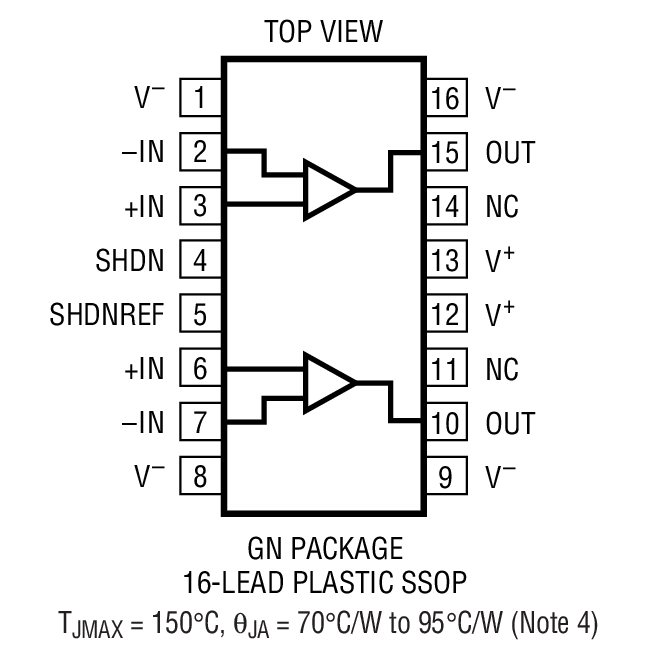

  • 功率增强型 16 引脚 SSOP 封装
  • 省电的可调电源电流
  • ±500mA 最小 IOUT
  • ±10.9V 输出摆幅,VS = ±12V,RL = 100Ω
  • ±10.7V 输出摆幅,VS = ±12V,IL = 250mA
  • 低失真:-82dBc (在 1MHz,给 50Ω 负载提供 2VP-P)
  • 200MHz 增益带宽
  • 600V/μs 摆率
  • 规格在 ±12V 和 ±5V

产品详情

LT®6300 是一款最小输出电流为 500mA 的双通道运放,其具有出色的失真性能。该放大器拥有数值为 10 的稳定增益,但可容易地针对较低的增益进行补偿。扩展的输出范围允许采用较低的电源轨以降低系统功耗。电源电流采用一个外部电阻器来设定以优化功率耗散。LT6300 具有平衡的高阻抗输入以及低的输入偏置电流和输入失调电压。可以很容易地实现主动终止以进一步减少系统功耗。短路保护和热停机功能可确保器件的坚固性。

输出采用 ±12V 电源把一个 100Ω 负载驱动至 ±10.9V,以及将一个 250mA 负载驱动至 ±10.7V。在 xDSL 线路驱动器应用中,LT6300 是 LT1739 和 LT1794 的一款功能替代产品,而且无需变更电路。

LT6300 采用非常小巧的耐热性能增强型 16 引脚 SSOP 封装 (PCB 占板面积与 SO-8 封装相同),以在线路驱动器应用中实现更大的端口密度。


应用

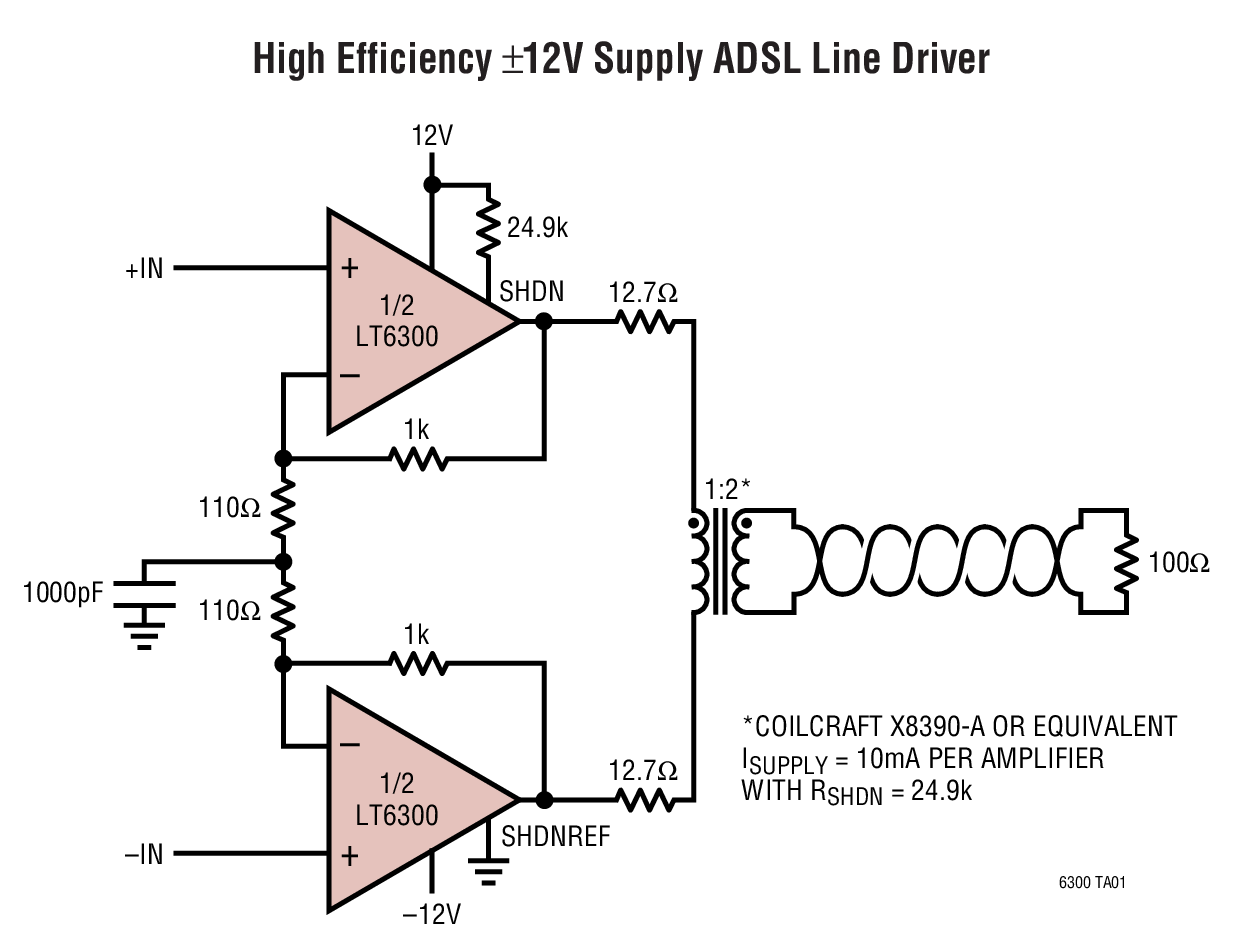

  • 高效率 ADSL、HDSL2、SHDSL 线路驱动器
  • 缓冲器
  • 测试设备放大器
  • 电缆驱动器

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LT6300

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LT6300CGN#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LT6300CGN#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LT6300IGN#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LT6300IGN#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
Wafer Fabrication Data R412 Reliability Data
