概览
优势和特点
-
增益-带宽积：60MHz
-
输入共模范围包括两个电源轨
-
轨至轨输出摆幅
-
低静态电流：1mA (最大值)
-

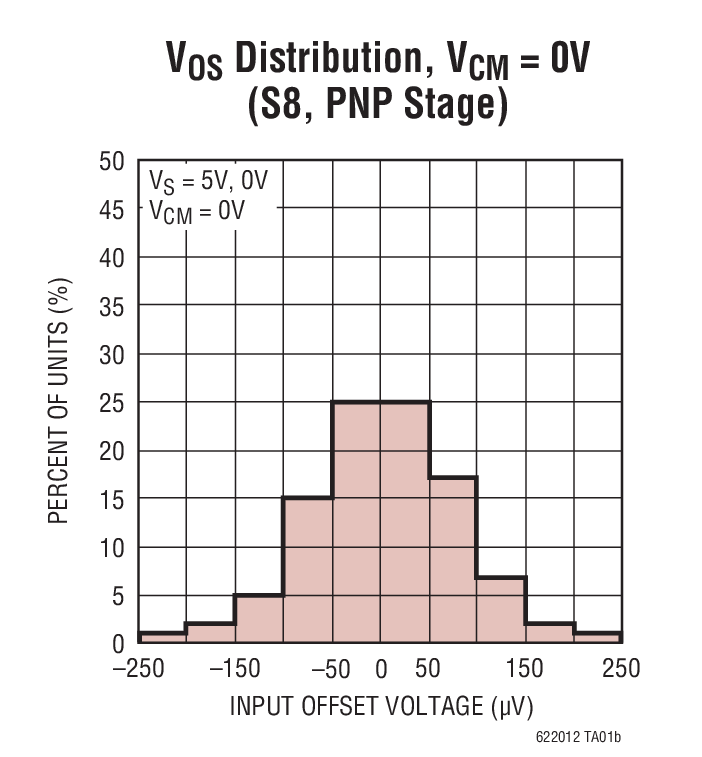

输入失调电压：350μV (最大值)
-
输入偏置电流：150nA (最大值)
-
宽电源范围：2.2V 至 12.6V
-
大输出电流：50mA (典型值)
-
低电压噪声：10nV/√Hz (典型值)
-
摆率：20V/μs (典型值)
-
共模抑制：102dB (典型值)
-
电源抑制：105dB (典型值)
-
开环增益：100V/mV (典型值)
-
工作温度范围：-40ºC 至 85ºC
-

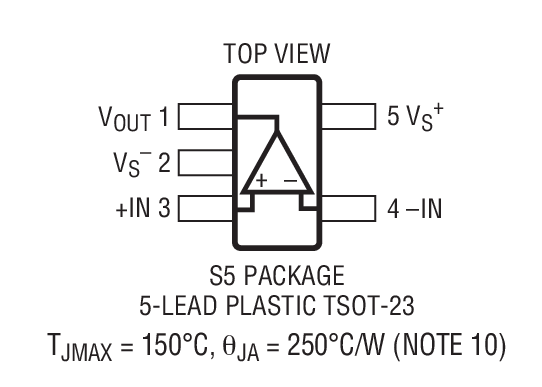

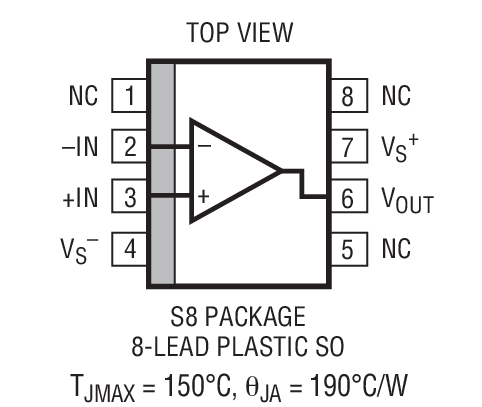

单通道器件采用 8 引脚 SO 封装和 5 引脚扁平 (高度仅 1mm) ThinSOT™封装
-

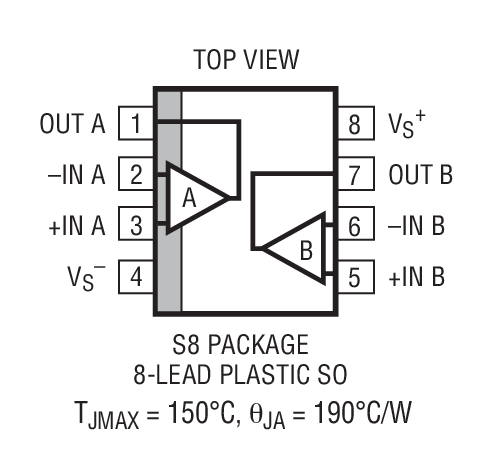

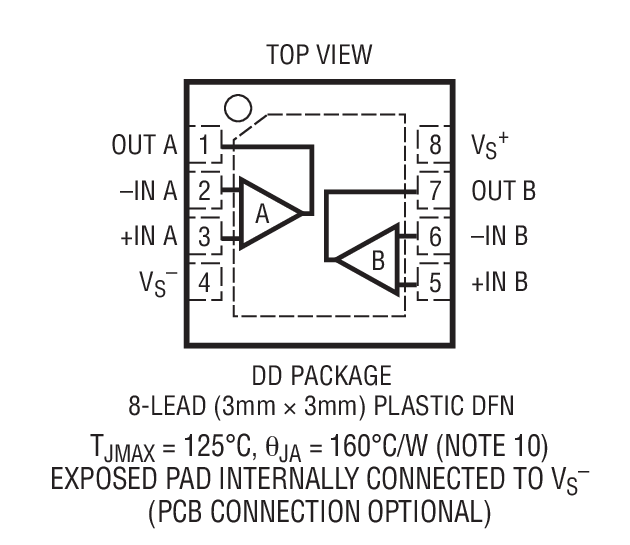

双通道器件采用 8 引脚 SO 封装和 (3mm x 3mm) DFN 封装
-

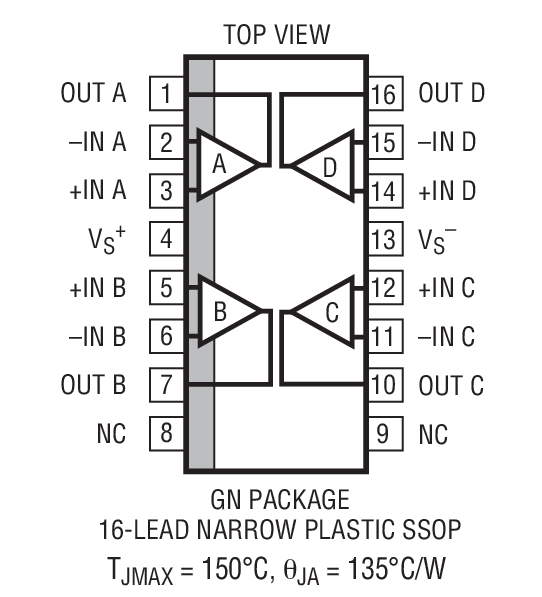

四通道器件采用 16 引脚 SSOP 封装
产品详情

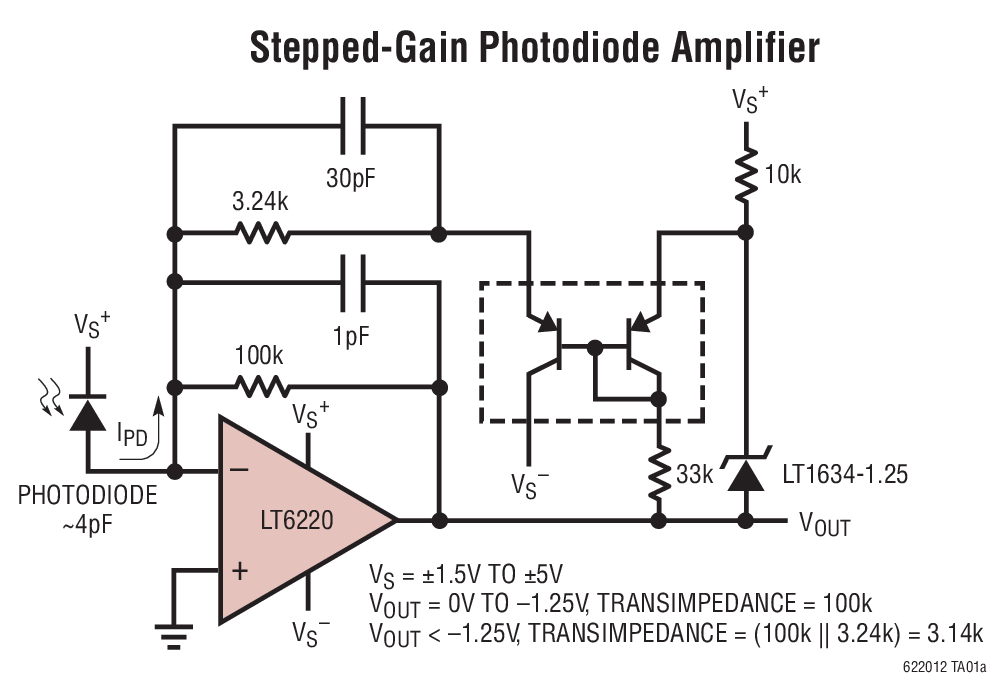

LT®6220 / LT6221 / LT6222 是单 / 双 / 四通道、低功率、高速、轨至轨输入和输出运算放大器，其具有卓越的 DC 性能。与其他具有相似带宽的器件相比，LT6220 / LT6221 / LT6222 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。
通常，LT6220 / LT6221 / LT6222 拥有一个低于 100μV 的输入失调电压、一个小于 15nA 的输入偏置电流和一个 100V/mV 的开环增益。这些器件具有一个包括两个电源轨的输入范围，以及一个在任一电源轨的 10mV 之内摆动的输出，旨在较大限度地拓宽低电源电压应用中的信号动态范围。
LT6220 / LT6221 / LT6222 能够在 2.2V 至 12.6V 的电源范围内保持其性能，并规格在 3V、5V 和 ±5V 电源。输入可以被驱动至超出电源范围，而不会造成损坏或输出倒相的情况。
LT6220 采用具标准运放引出脚配置的 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LT6221 采用具标准运放引出脚配置的 8 引脚 SO 封装和 DFN (3mm x 3mm 扁平双列细间距无引线) 封装。LT6222 具有标准的四通道运放配置，并采用 16 引脚 SSOP 封装。LT6220 / LT6221 / LT6222 可被用来直接替代许多运放，以改善输入 / 输出范围和性能。
应用
-
低电压、高频率信号处理
-
驱动 A/D 转换器
-
轨至轨缓冲放大器
-
有源滤波器
-
视频放大器
-
快速电流检测放大器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LT6221
设计工具
模拟滤波器向导
使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT6221CDD#PBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT6221CDD#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT6221CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT6221CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT6221IDD#PBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT6221IDD#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT6221IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT6221IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R378 Reliability Data |
