特性
- 电流检测放大器
- 快速阶跃响应：500ns
- 低失调电压：200μV (最大值)
- 低增益误差：0.2% (最大值)
- 内部 400mV 高精度基准
- 内部锁存比较器：
- 上电复位功能
- 快速响应时间：500ns
- 总门限误差：±1.25% (最大值)
- 两种比较器优先级选项
- 宽电源范围：2.7V 至 60V
- 电源电流：550μA
- 规格在 -40ºC 至 125ºC的温度范围
- 采用 10 引脚 MSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®6119是一款完整的高压侧电流检测器件，其内置了一个高精度电流检测放大器、一个集成型电压基准和两个锁存比较器。LT6119 可提供两种版本。LT6119-1 以相反的极性连接比较器，而 LT6119-2 则以相同的极性连接比较器。比较器锁存功能可以启用或停用，而且比较器可配置为在上电时复位。比较器的输入和漏极开路输出独立于电流检测放大器。比较器跳变点和放大器增益利用外部电阻器进行配置。
LT6119 的总传播延迟通常仅为 1.4μs，因而可实现针对过流和欠流情况的快速反应。1MHz 带宽使得 LT6119 能够用于诸如电机控制等关键型应用中的误差检测。比较器的高门限准确度，再加上锁存两个比较器的能力，确保了 LT6119 能够捕捉高速事件。
LT6119 全面规格在 -40ºC 至 125ºC的工作温度范围，从而使其成为工业和汽车应用的合适之选。LT6119 采用小型 10 引脚 MSOP 封装。
Applications
- 过流、欠流和故障检测
- 电流并联测量
- 电池监测
- 电机控制
- 汽车监视和控制
- 工业控制
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT6119
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
35.82 K
用户手册
1
326.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT6119HMS-1#PBF |
10-Lead MSOP
|
|
|
| LT6119HMS-1#TRPBF |
10-Lead MSOP
|
|
|
| LT6119HMS-2#PBF |
10-Lead MSOP
|
|
|
| LT6119HMS-2#TRPBF |
10-Lead MSOP
|
|
|
| LT6119IMS-1#PBF |
10-Lead MSOP
|
|
|
| LT6119IMS-1#TRPBF |
10-Lead MSOP
|
|
|
| LT6119IMS-2#PBF |
10-Lead MSOP
|
|
|
| LT6119IMS-2#TRPBF |
10-Lead MSOP
|
|
- LT6119HMS-1#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT6119HMS-1#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT6119HMS-2#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT6119HMS-2#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT6119IMS-1#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT6119IMS-1#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT6119IMS-2#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT6119IMS-2#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT6119HMS-1#PBF
量产
LT6119HMS-1#TRPBF
量产
LT6119HMS-2#PBF
量产
LT6119HMS-2#TRPBF
量产
LT6119IMS-1#PBF
量产
LT6119IMS-1#TRPBF
量产
LT6119IMS-2#PBF
量产
LT6119IMS-2#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT6119HMS-1#PBF
量产
LT6119HMS-1#TRPBF
量产
LT6119HMS-2#PBF
量产
LT6119HMS-2#TRPBF
量产
LT6119IMS-1#PBF
量产
LT6119IMS-1#TRPBF
量产
LT6119IMS-2#PBF
量产
LT6119IMS-2#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT6119HMS-1#PBF
量产
LT6119HMS-1#TRPBF
量产
LT6119HMS-2#PBF
量产
LT6119HMS-2#TRPBF
量产
LT6119IMS-1#PBF
量产
LT6119IMS-1#TRPBF
量产
LT6119IMS-2#PBF
量产
LT6119IMS-2#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT6119HMS-1#PBF
量产
LT6119HMS-1#TRPBF
量产
LT6119HMS-2#PBF
量产
LT6119HMS-2#TRPBF
量产
LT6119IMS-1#PBF
量产
LT6119IMS-1#TRPBF
量产
LT6119IMS-2#PBF
量产
LT6119IMS-2#TRPBF
量产
软件和型号相关生态系统
评估套件 2
DC2261A-B
LT6119-2 | Current Sense Amplifier, Reference and Comparators with POR
产品详情

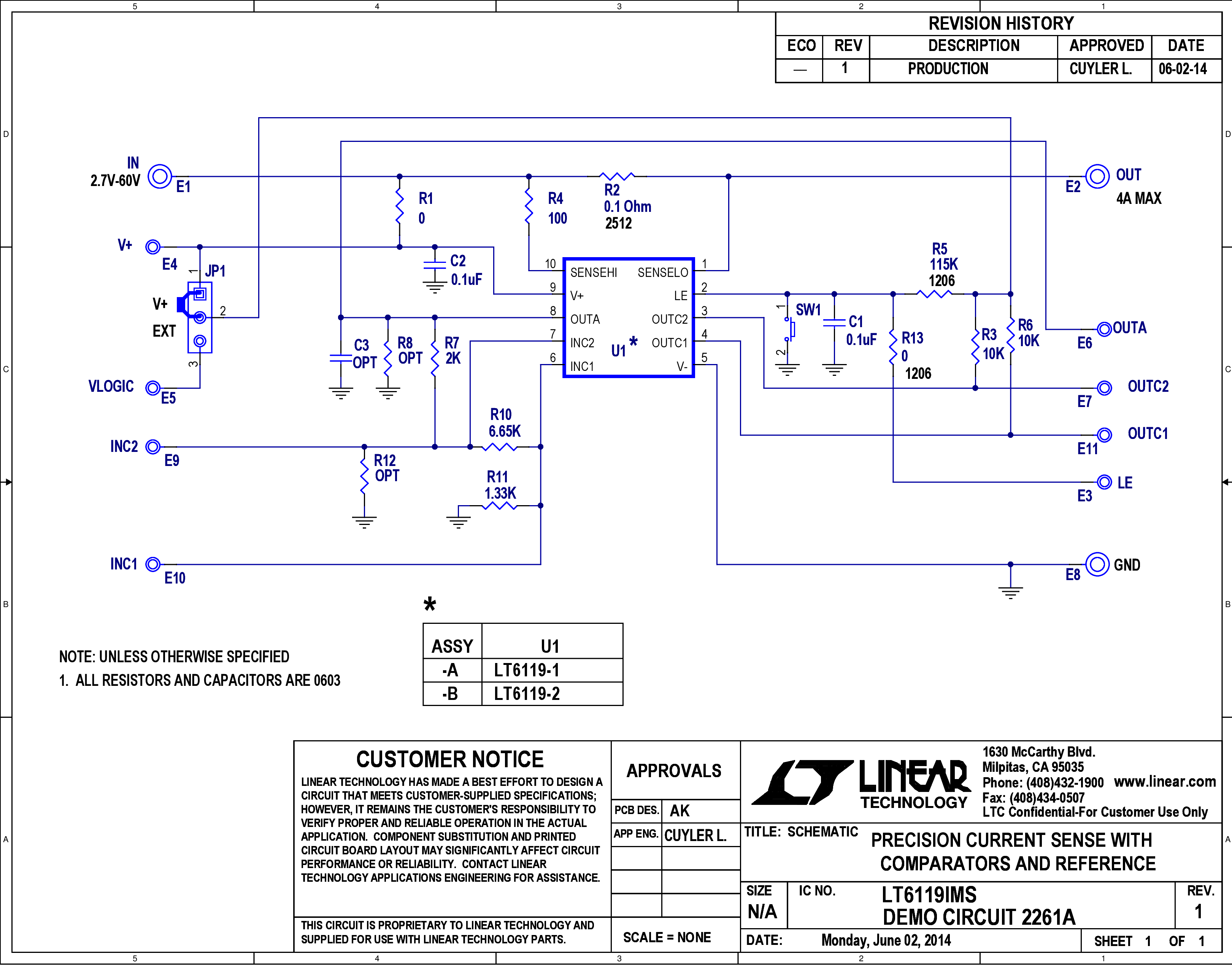

演示电路2193A采用LT6119，它是一款集成比较器和400mV基准电压源的高端电流检测放大器。
