LT6107: High Temperature High Side Current Sense Amp in SOT-23 Data Sheet8/14/2008PDF283K
概览
优势和特点
- 在 -55°C、25°C 和 150°C 的温度条件下进行了全面测试
- 可利用两个电阻器进行增益配置
- 低失调电压：250μV (最大值)
- 输出电流：1mA (最大值)
- 电源范围：2.7V 至 36V (绝对最大值为 44V)
- 低输入偏置电流：40nA (最大值)
- PSRR：106dB (最小值)
- 低电源电流：65μA (典型值)，V+ = 12V
- 扁平 (高度仅 1mm) ThinSOT™ 封装
产品详情
LT®6107 是一款通用型高压侧电流检测放大器，专为在宽温度范围内运作而设计。超卓的器件特性 (250μV 最大失调和 40nA 最大输入偏置电流) 提供了设计灵活性。每个器件的增益由两个电阻器来设定，并实现了优于 1% 的准确度。
LT6107 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路把输入电压转换为输出电流，从而允许将高共模电压上的一个小信号变换成一个参考于地的信号。低 DC 失调容许监视非常小的检测电压。因此，可以使用一个小阻值的分流电阻器，从而较大限度地降低分路中的功率损耗。
2.7V 至 44V 的宽输入电压范围、高准确度和宽工作温度范围使 LT6107 非常适合于汽车、工业和电源管理应用。LT6107 非常低的电源电流还使其成为低功率和电池供电型应用的合适之选。对于那些不需要宽温度范围的应用，请查阅 LT6106 的相关资料。
应用
- 电流分流器测量
- 电池监视
- 电源管理
- 电动机控制
- 电灯监视
- 过流和故障检测
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R423 Reliability Data3/26/2018PDF19 K
-

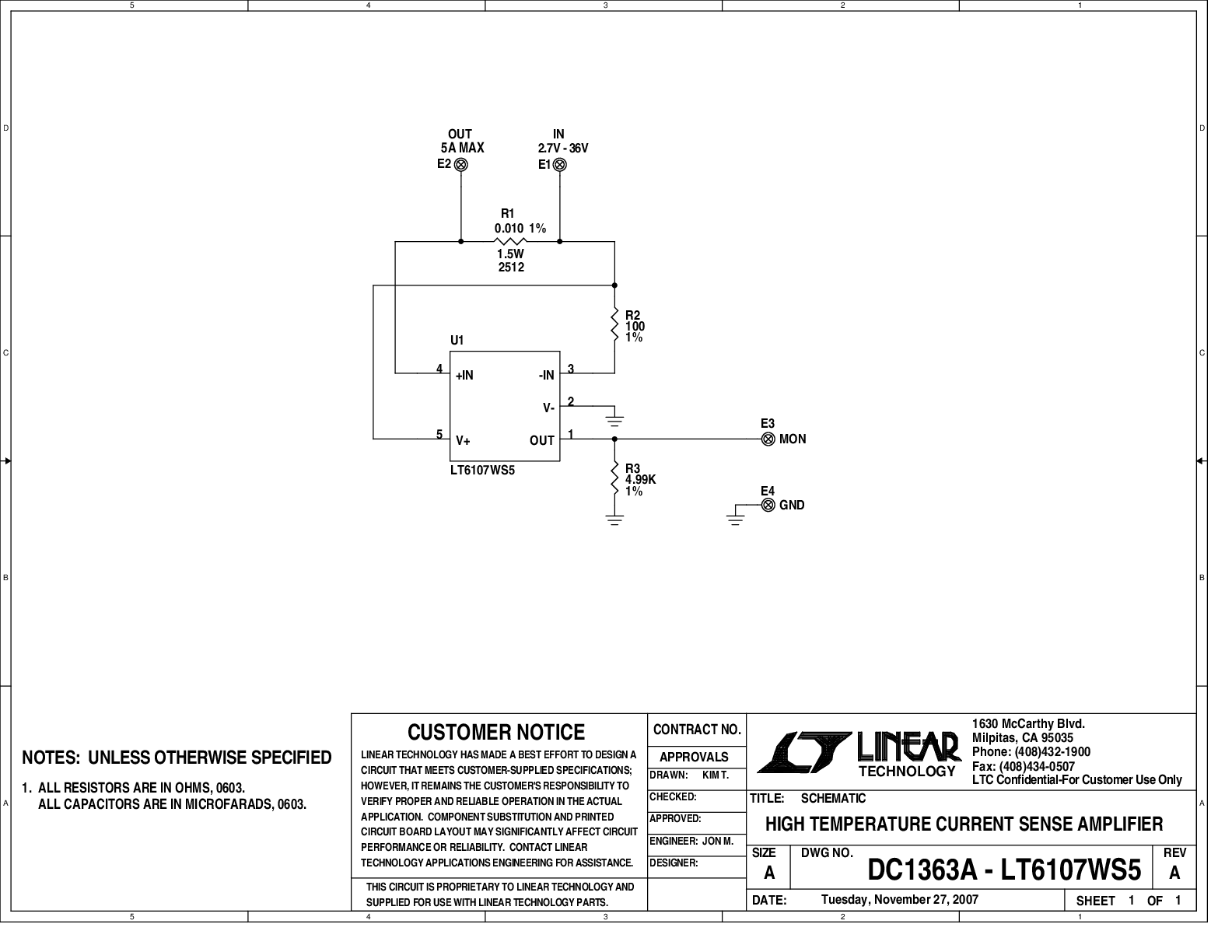

DC1363A - Demo Manual9/24/2009PDF137K
-
Precision High Side Current Sense Amplifiers7/13/2017PDF1M
工具及仿真模型
LTspice中提供以下器件型号：
LT6107
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT6107HS5#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LT6107HS5#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LT6107MPS5#TRMPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| LT6107MPS5#TRPBF | 材料声明 | 质量和可靠性 | 5-Lead TSOT-23 | |
| Wafer Fabrication Data | R423 Reliability Data |
