LT6020
推荐用于新设计双通道、微功率、5V/μs、精准轨至轨输出放大器
- 产品模型
- 12
产品详情
- 卓越的摆率与功率比
- 摆率：5V/μs
- 最大电源电流：每个放大器为 100μA
- 最大失调电压：30μV
- 最大失调电压漂移：0.5μV/°C
- 高动态输入阻抗
- 可从停机模式实现快速恢复
- 最大输入偏置电流：3nA
- 无输出反相
- 增益带宽积：400kHz
- 宽的规定电源范围：3V 至 30V
- 工作温度范围：–40°C 至 125°C
- DFN 和 MS8 封装
- 轨至轨输出
LT®6020 / LT6020-1 是一款低功率、增强摆率、精准运算放大器。该放大器的专有电路拓扑可在低静态功率耗散条件下提供出色的摆率，并且不会牺牲精度或稳定时间指标。此外，独特的输入级电路还允许在输入电压阶跃高达 5V 的情况下保持很高的输入阻抗。精度指标与快速稳定性能的组合使得这款器件成为多路复用应用的理想选择。
由于 LT6020 具有低静态电流，并且能够采用低至 3V 的电源运作，因而使其适用于便携式系统。LT6020-1 具有一种停机模式，该模式可将典型电源电流减小至 1.4μA。

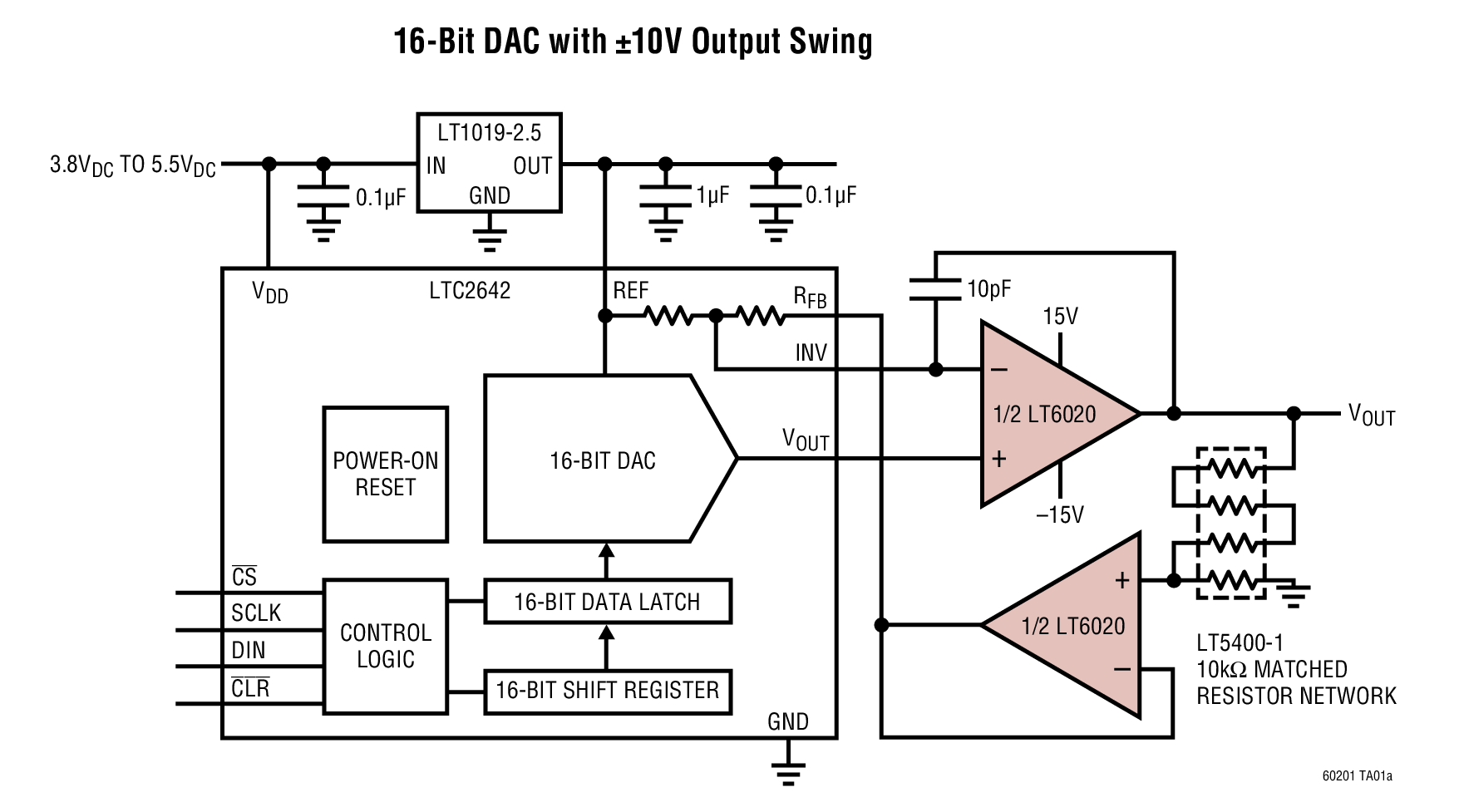

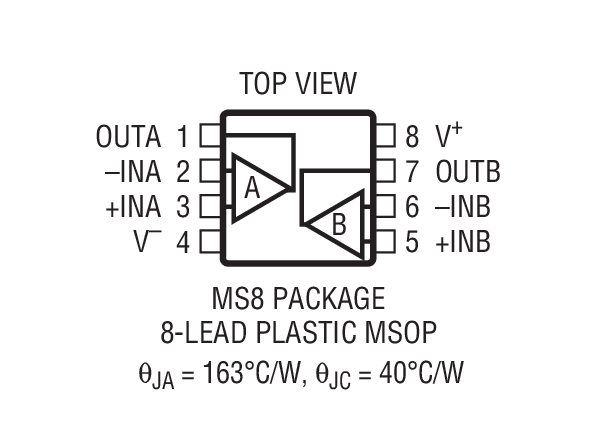

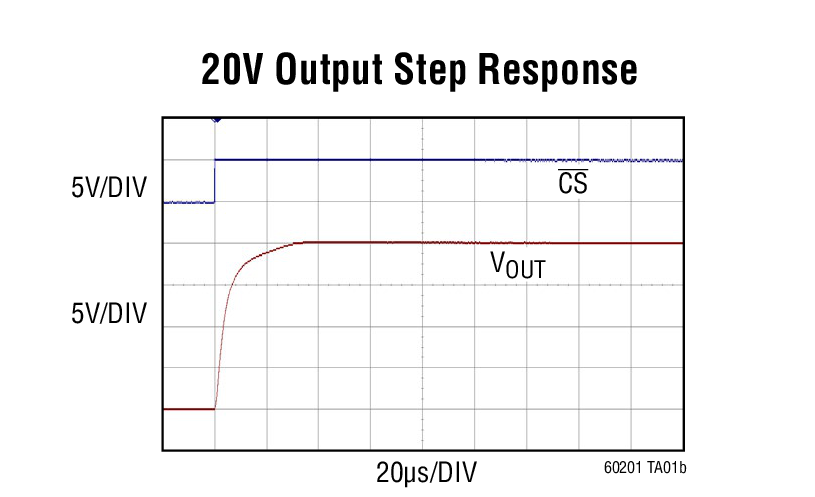

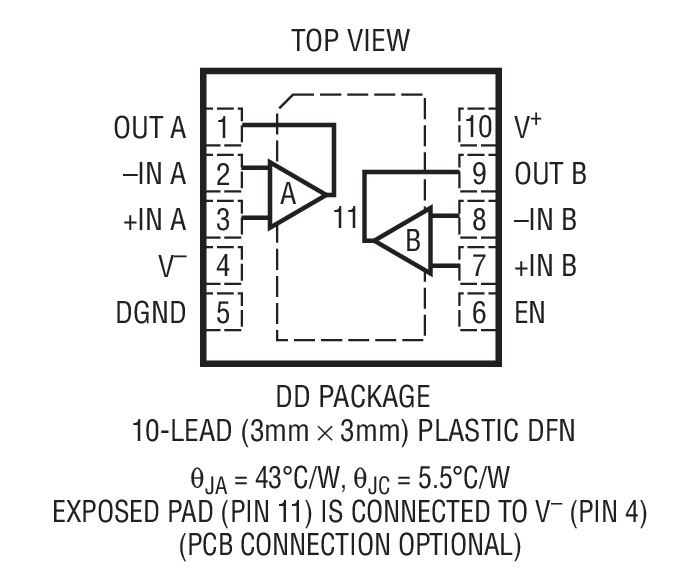

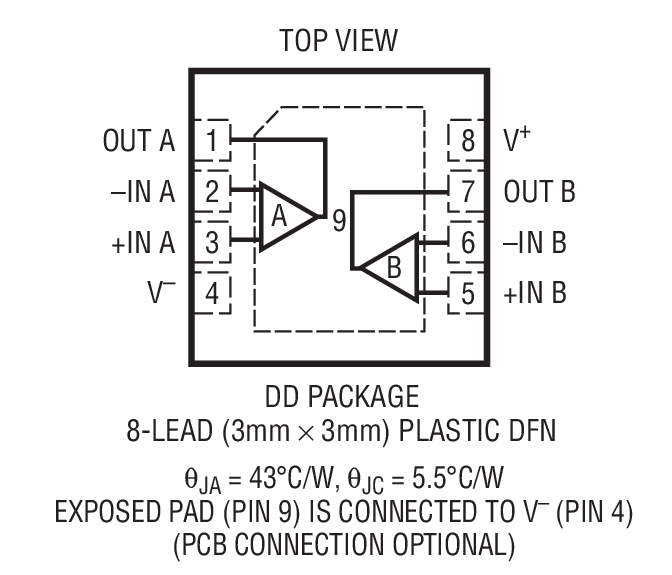

LT6020 采用小型 8 引脚 DFN和8 引脚MSOP 封装。LT6020-1 则采用 10 引脚 DFN 封装。
