概览
优势和特点
- 60µV 最大失调电压
- 300pA 最大输入偏置电流
- 每个放大器的电源电流为 135µA
- 轨至轨输出摆幅
- 120dB 最小电压增益，VS = ±15V
- 0.8µV/ºC 最大 VOS 漂移
- 14nV/√Hz 输入噪声电压
- 2.7V 至 ±18V 电源电压操作
- 工作温度范围：-40ºC 至 85ºC
- 节省空间的 3mm x 3mm DFN 封装
产品详情
LT®6011 / LT6012 运算放大器结合了低噪声和高精准输入性能与低功耗和轨至轨输出摆幅。
输入失调电压被修整至 60µV 以下。低漂移和超卓的长期稳定性可确保器件在温度变化和时间推移的情况下拥有一个高准确度。300pA 的最大输入偏置电流和 120dB 的最小电压增益可在工作条件下进一步维持该精度。
LT6011 / LT6012 可采用任何处于 2.7V 和 36V 之间的工作电源电压，而且，在采用一个 5V 电源时仅吸收 135µA 的电源电流。输出可在任一电源轨的 40mV 以内摆动，因而使得该放大器成为低电压单电源应用的一种上佳选择。

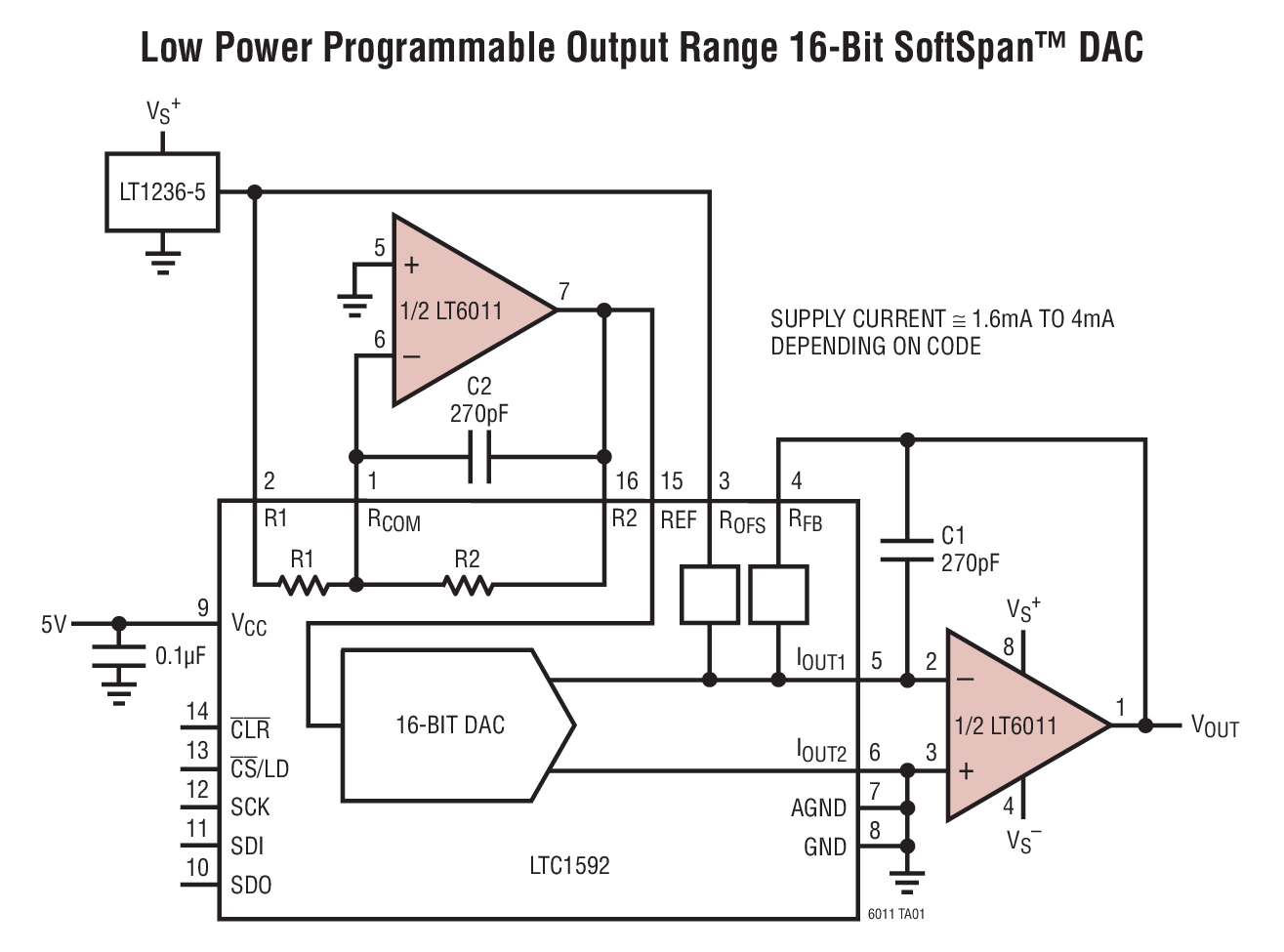

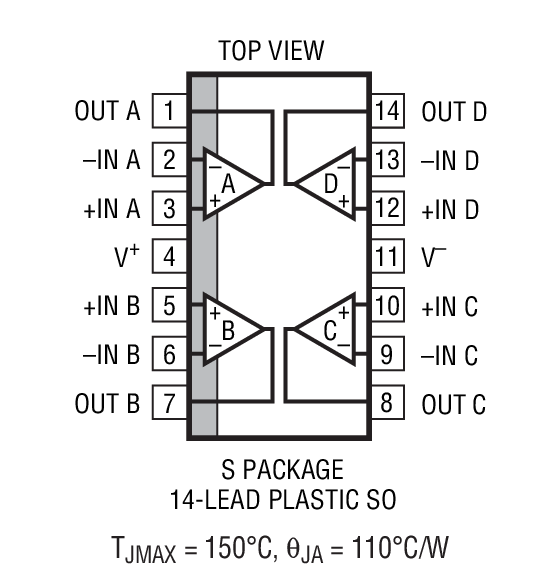

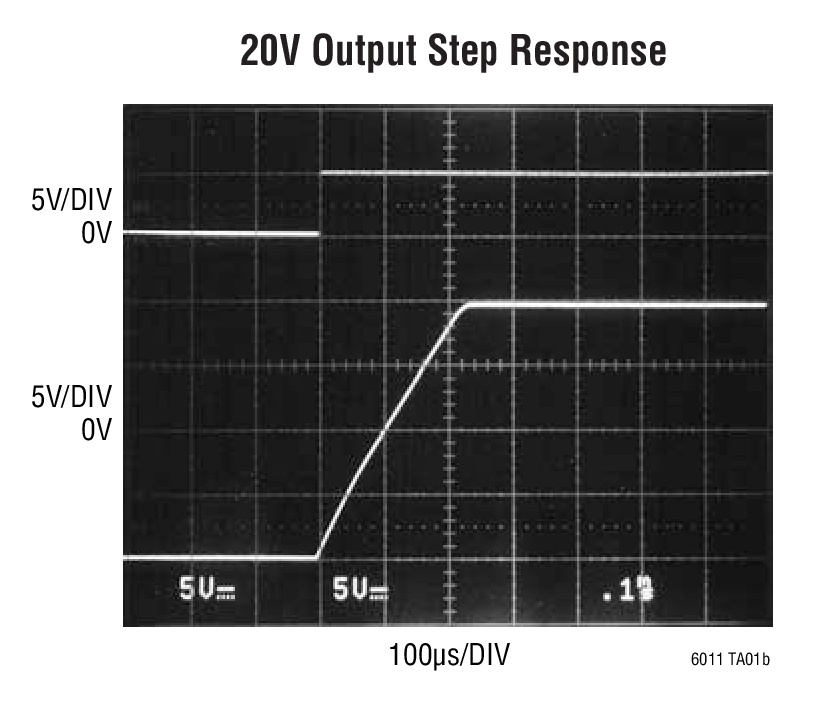

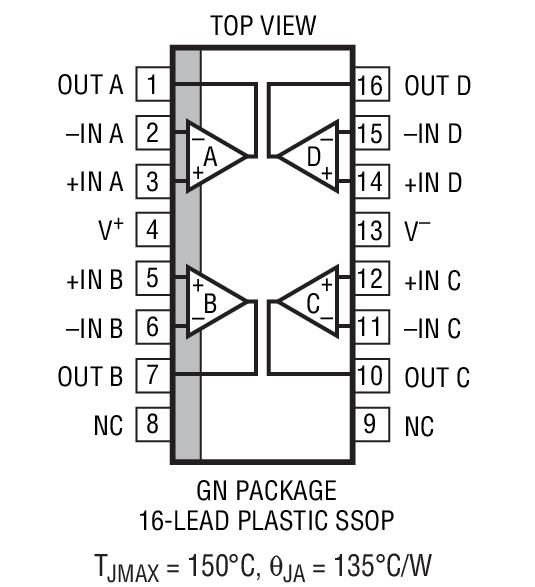

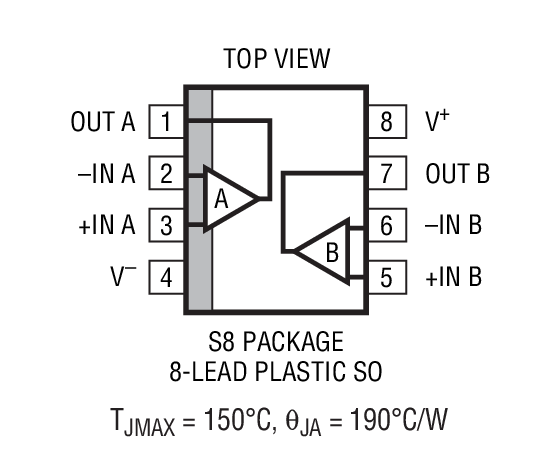

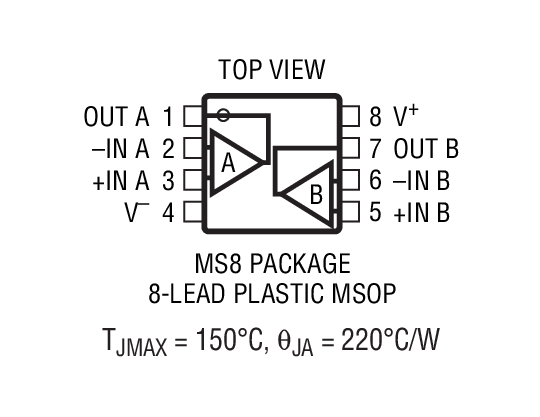

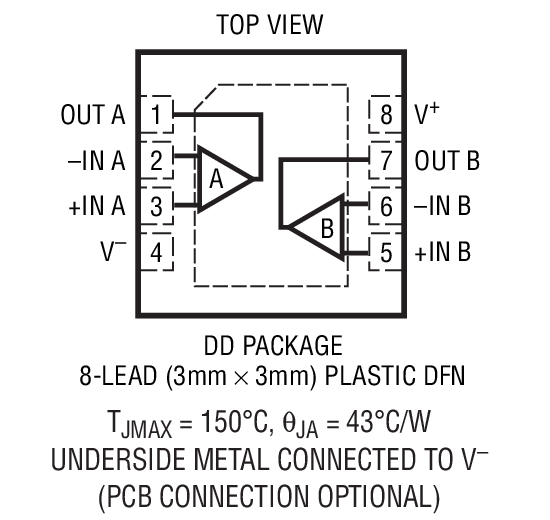

LT6011 / LT6012 的规格是针对 5V 和 ±15V 电源以及 -40ºC 至 85ºC 的温度范围而拟订的。LT6011 (双通道器件) 采用 SO-8、MS8 和节省空间的 3mm x 3mm DFN 封装。LT6012 (四通道器件) 采用 SO-14 和 16 引脚 SSOP 封装。
应用
- 热电偶放大器
- 精准光电二极管放大器
- 仪表放大器
- 电池供电型精准系统
- 低电压精准系统
