LT6010

具停机功能的 135µA、14 nV/√Hz、轨至轨输出、精准运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 35µV 最大失调电压
  • 110pA 最大输入偏置电流
  • 135µA 电源电流
  • 轨至轨输出摆幅
  • 停机模式中的电源电流为 12µA
  • 120dB 最小电压增益 (VS = ±15V)

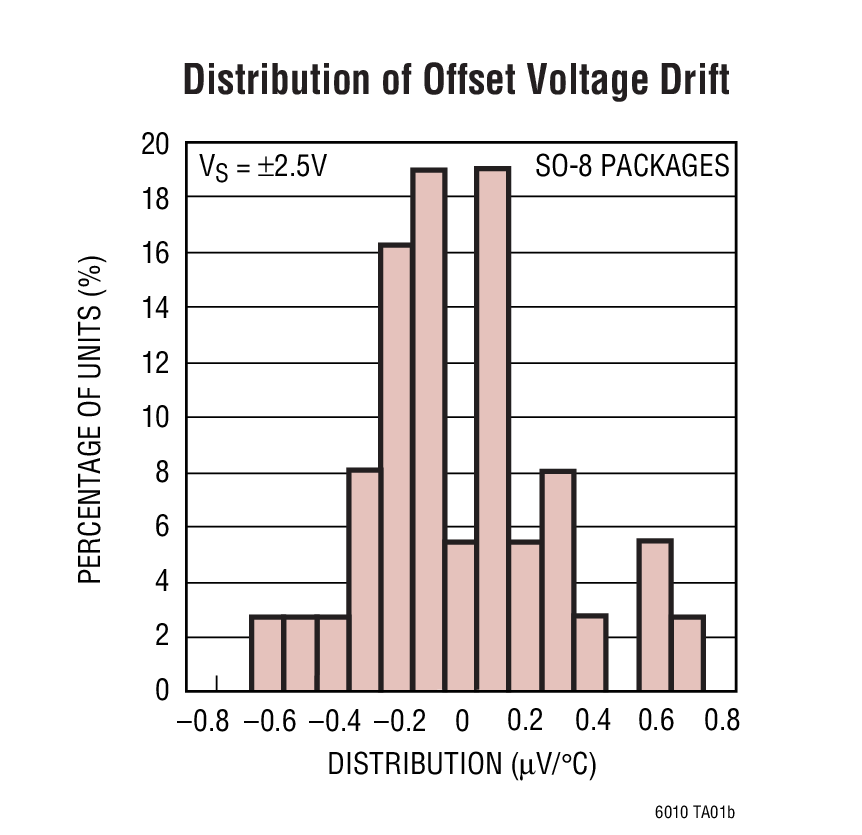

  • 0.8µV/°C 最大 VOS 漂移
  • 14nV/√Hz 输入噪声电压
  • 2.7V 至 ±18V 电源电压操作
  • 工作温度范围:–40°C 至 85°C

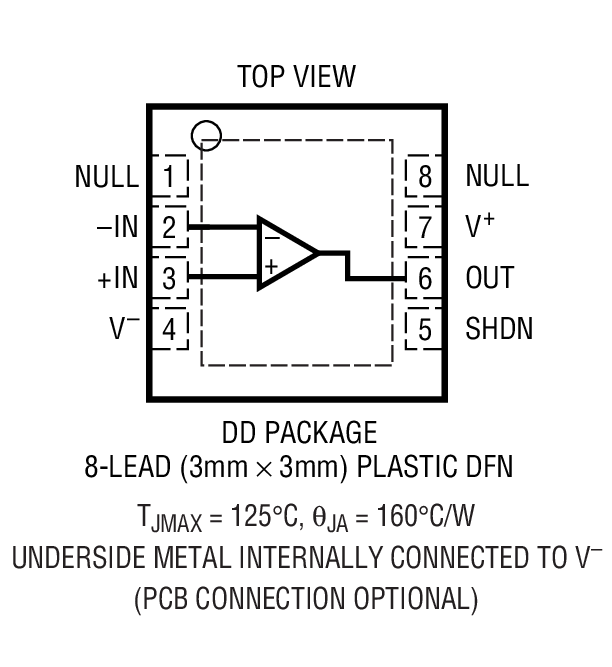

  • 节省空间的 3mm x 3mm DFN 封装
更多细节
show more Icon

LT®6010 运算放大器兼具低噪声和高精度输入性能与低功耗和轨至轨输出摆幅。

输入失调电压被修整至低于 35µV。低漂移和卓越的长期稳定性可在整个工作温度范围内和随着时间的推移保证高准确度。110pA 最大输入偏置电流和 120dB 最小电压增益在所有工作条件下进一步保持了该精度。

LT6010 可依靠 2.7V 至 36V 的任何电源电压工作,当采用 5V 电源时,其仅吸收 135µA 的电源电流。一种省电的停机功能可把电源电流减小至 12µA。输出电压摆动至任一个电源轨的 40mV 以内,从而使得这款放大器成为低电压单电源操作的上佳选择。

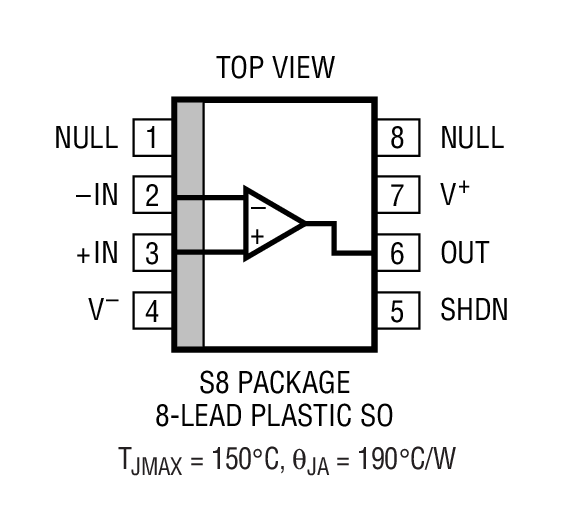

LT6010 全面规格在 5V 和 ±15V 电源以及 –40°C 至 85°C 的工作温度范围。该器件采用 SO-8 封装和节省空间的 3mm x 3mm DFN 封装。另外,这款运放还可提供双通道 (LT6011) 和四通道 (LT6012) 器件封装。

Applications

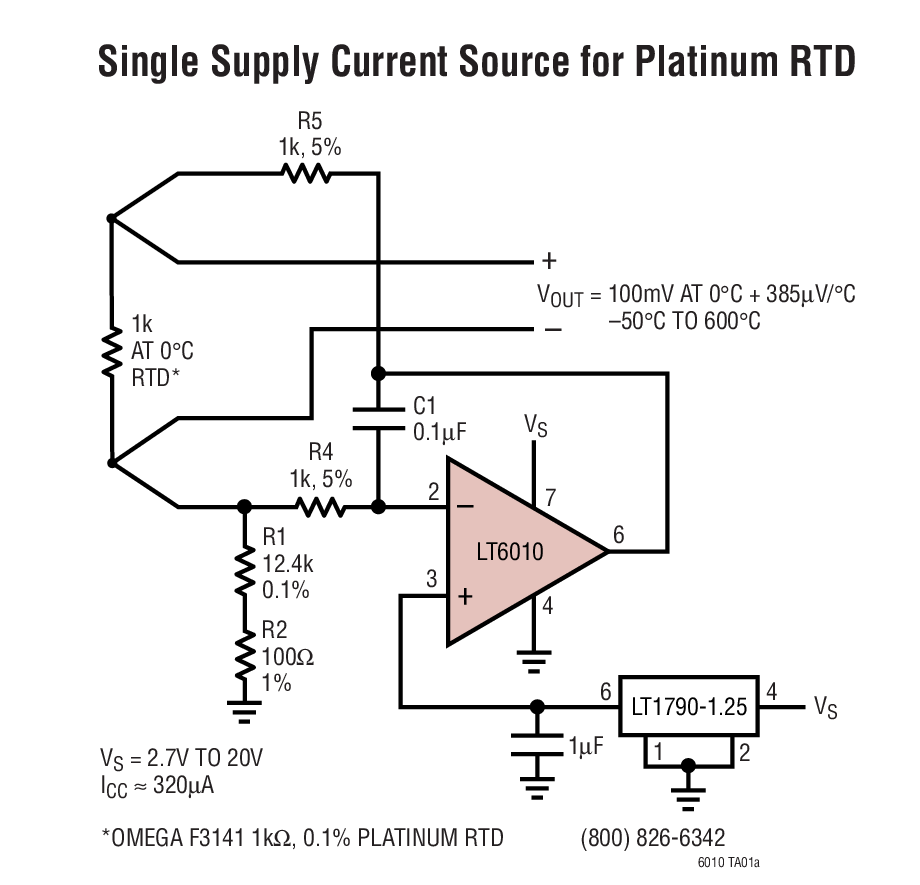

  • 热电偶放大器
  • 精准型光电二极管放大器
  • 仪表放大器
  • 电池供电型精准系统
