概览
优势和特点
- 非常适合于电池供电型应用
- 低电压：在 1.8V 至 16V 工作
- 低电流：每个放大器的最大值为 16μA
- 小型封装：DFN、MSOP、SSOP
- 停机模式时的消耗电流最大值为 1.5μA (LT6000、LT6001DD)
- 低失调电压：600μV (最大值)
- 轨至轨输入和输出
- 针对 1.8V 和 5V 电源全面拟订技术规格
- 工作温度范围：–40ºC 至85ºC
- 单通道器件采用 DFN 封装
- 双通道器件采用 MSOP 和 DFN 封装
- 四通道器件采用 SSOP 和 DFN 封装
产品详情

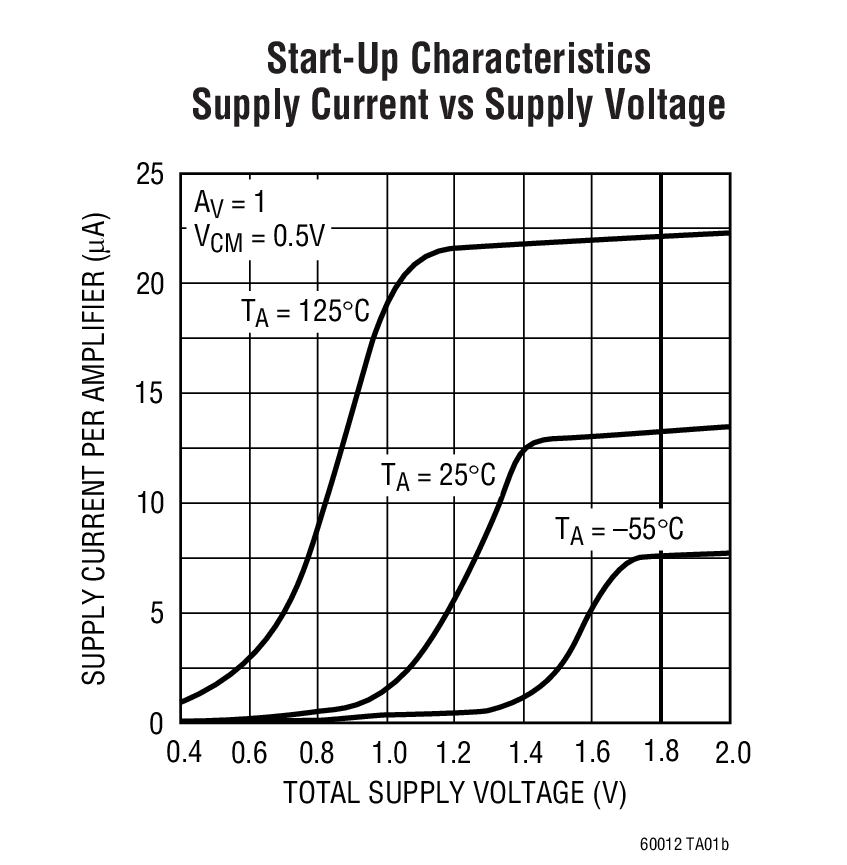

LT®6000/LT6001/LT6002 是单通道、双通道和四通道精准轨至轨输入和输出运算放大器。这些器件专为较大限度地延长“始终接通型”应用的电池使用寿命而设计，它们将在电源电压低至 1.8V 的条件下正常运作，且仅吸收 13μA 的静态电流。这些器件实现了低电源电流和低电压操作与精准规格的完美组合；输入失调保证小于 600μV。采用 1.8V 电源时的性能在整个温度范围内进行了全面拟订并得到保证。LT6000 提供了一种停机功能，而 10 引脚双通道版本 LT6001 则可通过允许在待用期间将放大器关断而用于延长电池的使用寿命。

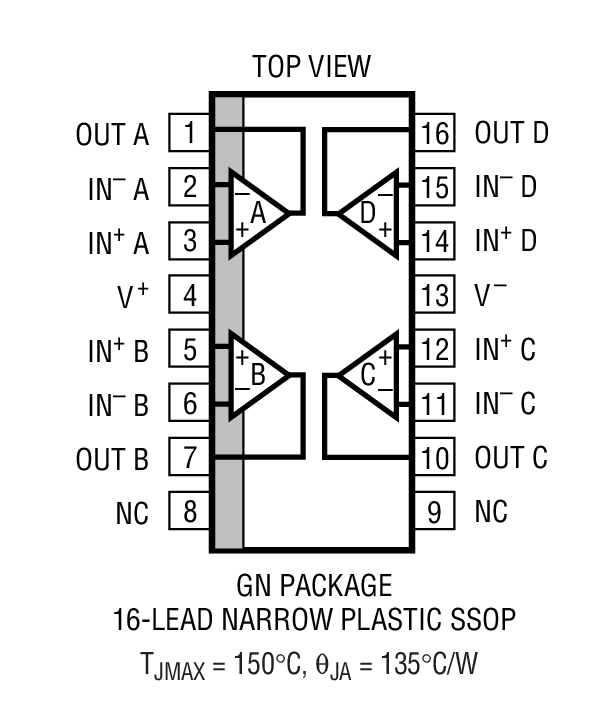

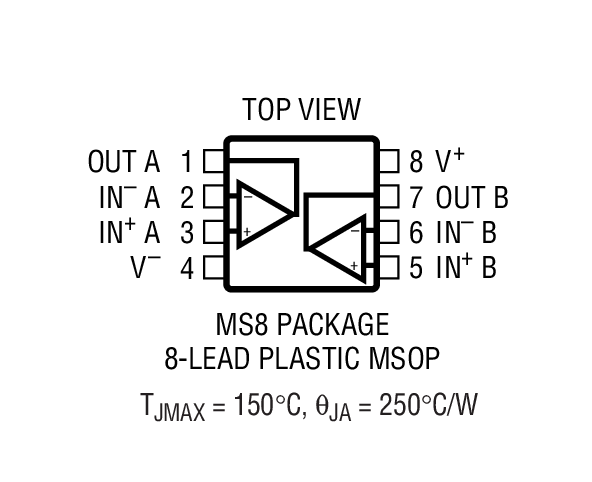

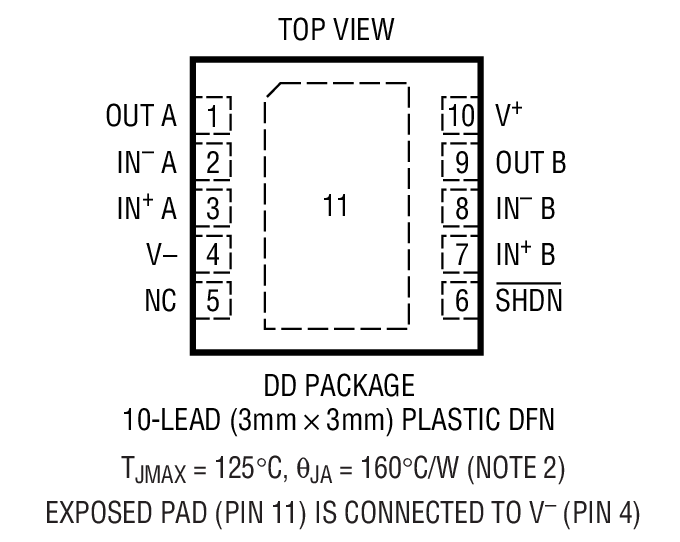

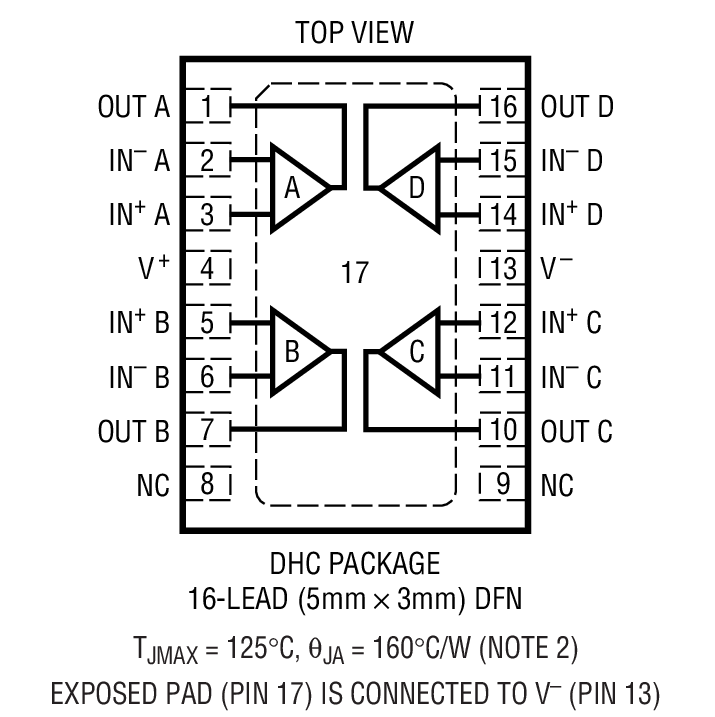

LT6000 采用纤巧、双侧引脚细间距无引线 DFN 封装。LT6001 采用 8 引脚 MSOP 封装；具停机功能的 10 引脚版本采用 DFN 封装。四通道器件 LT6002 采用 16 引脚 SSOP 封装和 16 引脚 DFN 封装。这些器件具有商业和工业温度范围规格。
应用
- 气体检测
- 便携式仪表
- 电池供电型或太阳能供电型系统
- 低电压信号处理
- 微功率有源滤波器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R515 Reliability Data3/26/2018PDF35 K
-
DN414 - 微功率运算放大器可在低至1.8V的总电源工作，并在整个温度范围内得到保证6/1/2007PDF529K
工具及仿真模型
LTspice中提供以下器件型号：
LT6001
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT6001CDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT6001CDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT6001CMS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT6001CMS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT6001IDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT6001IDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT6001IMS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT6001IMS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| Wafer Fabrication Data | R515 Reliability Data |
