LT5571: 620MHz - 1100MHz High Linearity Direct Quadrature Modulator Data Sheet12/21/2006PDF319K
同类型推荐
概览
优势和特点
- 从基带至 RF 的直接转换
- 高输出：-4.2dB 转换增益
- 高 OIP3：在 900MHz 为 21.7dBm
- 低输出噪声层 (在 20MHz 偏移)：
- 无 RF：-159dBm/Hz
- POUT = 4dBm：-153.3dBm/Hz
- 低载波泄漏：在 900MHz 为 -42dBm
- 高镜频抑制：在 900MHz 为 -53dBc

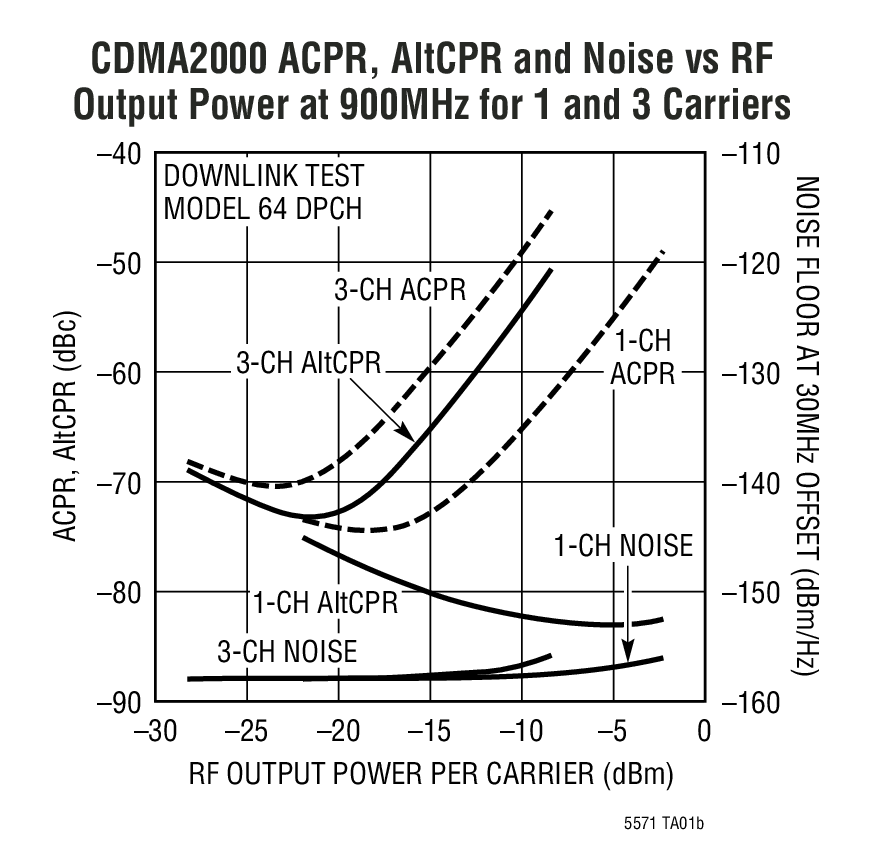

- 三通道 CDMA2000 ACPR：在 900MHz 为 -70.4dBc
- 集成 LO 缓冲器和 LO 正交相位发生器
- 50Ω AC 耦合单端 LO 和 RF 端口
- 至具有 0.5V 共模电压的基带输入的高阻抗 DC 接口

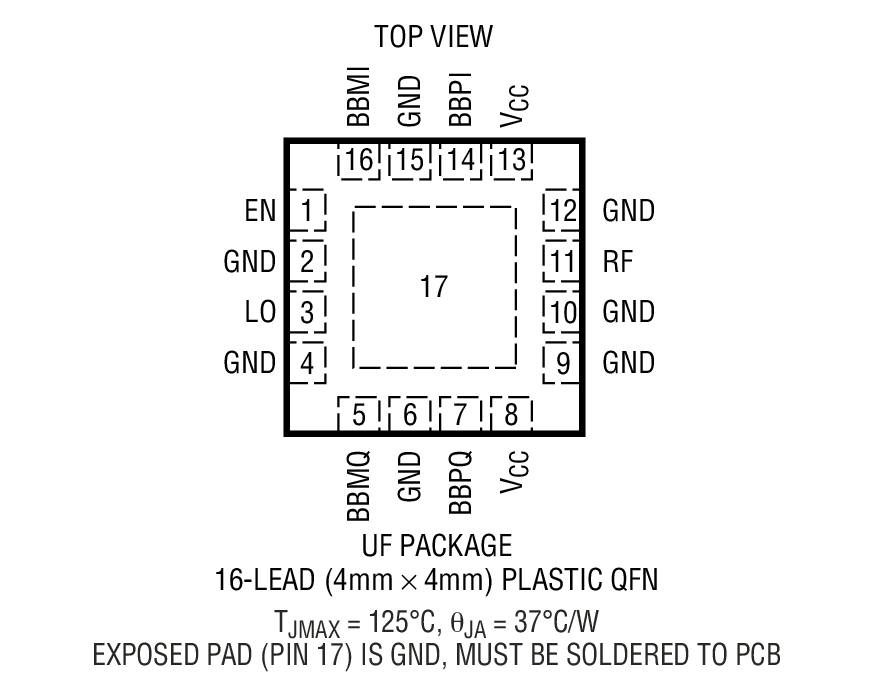

- 16 引脚 QFN 4mm x 4mm 封装
产品详情
LT®5571 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它允许采用差分基带 I 和 Q 信号对 RF 信号进行直接调制。该器件支持 RFID、GSM、EDGE、CDMA、CDMA2000 及其它系统。还可以通过在 I 和 Q 输入端上施加 90° 移相信号而把这款器件配置为镜频抑制上变频混频器。高阻抗 I/Q 基带输入由电压至电流转换器组成，后者再驱动双平衡混频器。这些混频器的输出相加，并加至一个片内 RF 变换器，该 RF 变换器负责把差分混频器信号转换为一个 50Ω 单端输出。4 个平衡 I 和 Q 基带输入端口用于来自一个具有约 0.5V 共模电压信号源的 DC 耦合。LO 通路由一个具单端输入的 LO 缓冲器和若干精准正交信号发生器 (负责产生用于混频器的 LO 驱动电压) 组成。电源电压范围为 4.5V 至 5.25V。应用
- RFID 询问器
- GSM、CDMA、CDMA2000 发送器
- 点对点无线基础设施发送
- 用于蜂窝频段的镜频抑制上变频器
- 用于 620MHz 至 1100MHz 本机振荡器信号的低噪声可变移相器
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。
评估套件 (1)
参考资料
-
R409 Reliability Data3/23/2018PDF23 K
-
AN102 - Measuring Phase and Delay Errors Accurately in I/Q Modulators10/15/2007PDF181K
-
AN109 - Interfacing RF I/Q Modulators with Popular D/A Converters10/15/2007PDF147K
-
AN99 - LT5528 WCDMA ACPR, AltCPR and Noise Measurements8/20/2007PDF78K
-

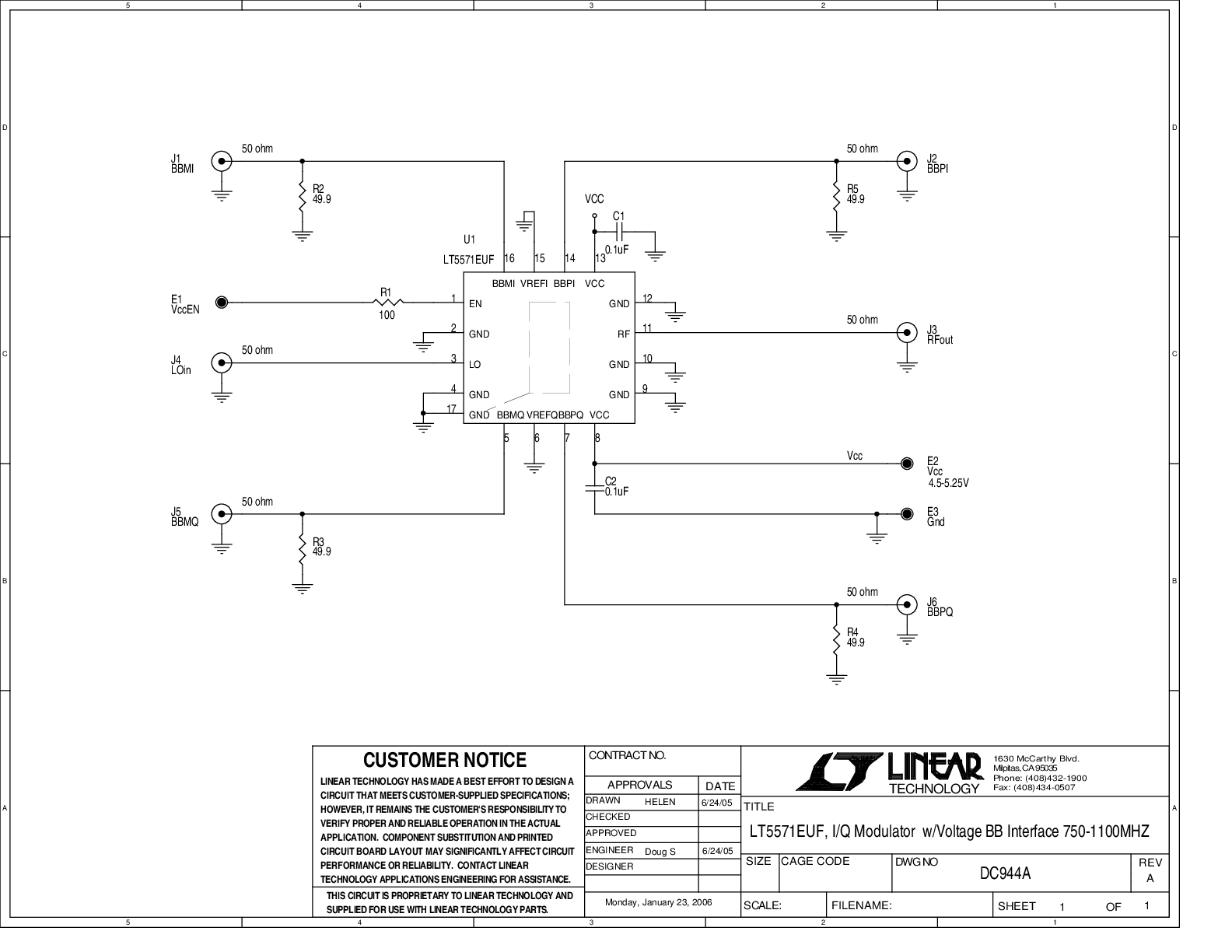

DC944A - Demo Manual9/24/2009PDF404K
