LT5570: Fast Responding, 40MHz to 2.7GHz Mean-Squared Power Detector Data Sheet11/13/2007PDF268K
同类型推荐
概览
优势和特点
- 频率范围：40MHz 至 2.7GHz
- 高波峰因数调制波形的准确 RMS 功率测量
- 线性 DC 输出与输入功率 (单位：dBm) 的相互关系
- 线性动态范围：高达 60dB
- 在整个温度范围内实现了出色的准确度：±0.3dB
- 快速响应时间：0.5μs 上升时间，8μs 下降时间
- 低电源电流：26.5mA
- 低阻抗输出缓冲器能驱动高电容负载

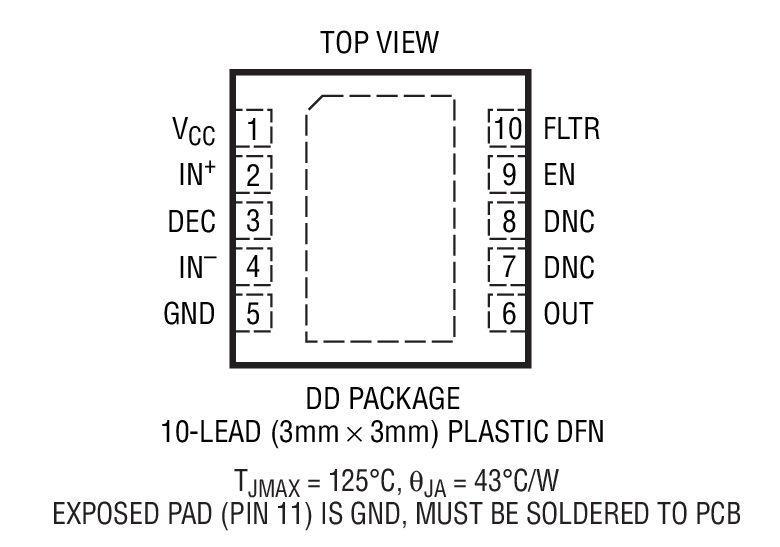

- 小型 3mm x 3mm 10 引脚 DFN 封装
产品详情

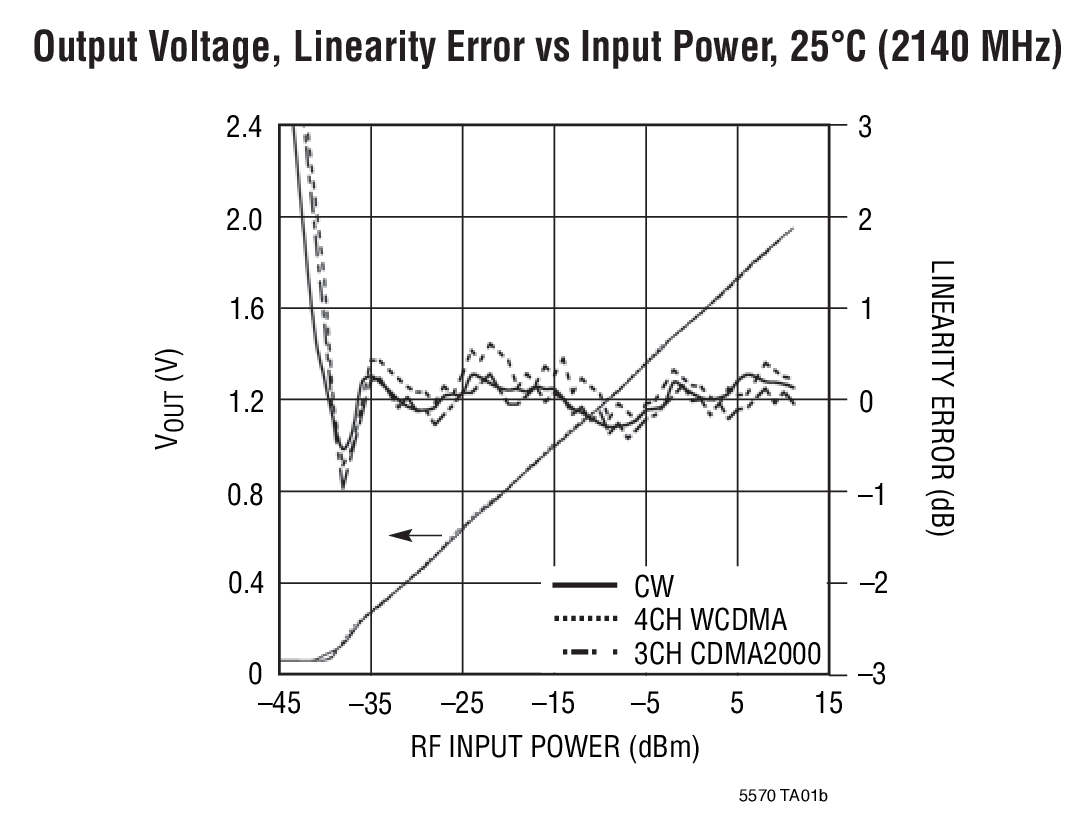

LT®5570 是一款 40MHz 至 2.7GHz 单片式对数均方 RF 功率检波器。它能够完成宽动态范围 AC 信号的 RMS 功率测量，测量范围为 -52dBm 至 13dBm (取决于频率)。采用等效分贝标度值来表示的 AC 信号功率被精确地转换为以线性刻度来标注的 DC 电压，这与波形的波峰因数无关。LT5570 适合于多种 RF 标准的精准 RF 功率测量和电平控制，包括 CDMA、W-CDMA、CDMA2000、TD-SCDMA 和 WiMAX。利用一个能够驱动高电容负载的低输出阻抗放大器来对 DC 输出进行缓冲。应用
- RMS 功率测量
- RF 功率控制
- 接收和发送增益控制
- W-CDMA、CDMA2000、TD-SCDMA、WiMAX
- RF 仪表
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (2)
参考资料
-

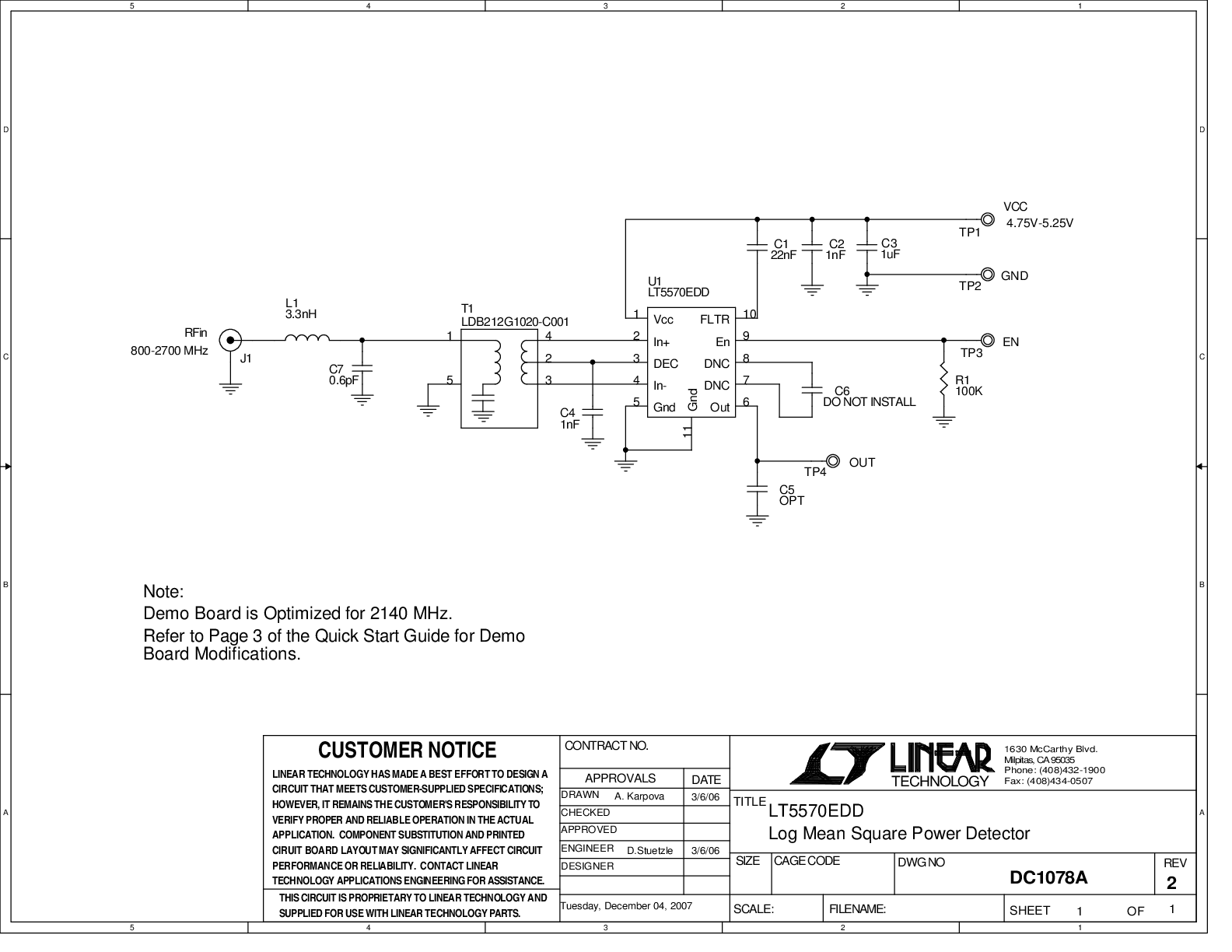

DC1077A - Demo Manual10/6/2009PDF513K
-

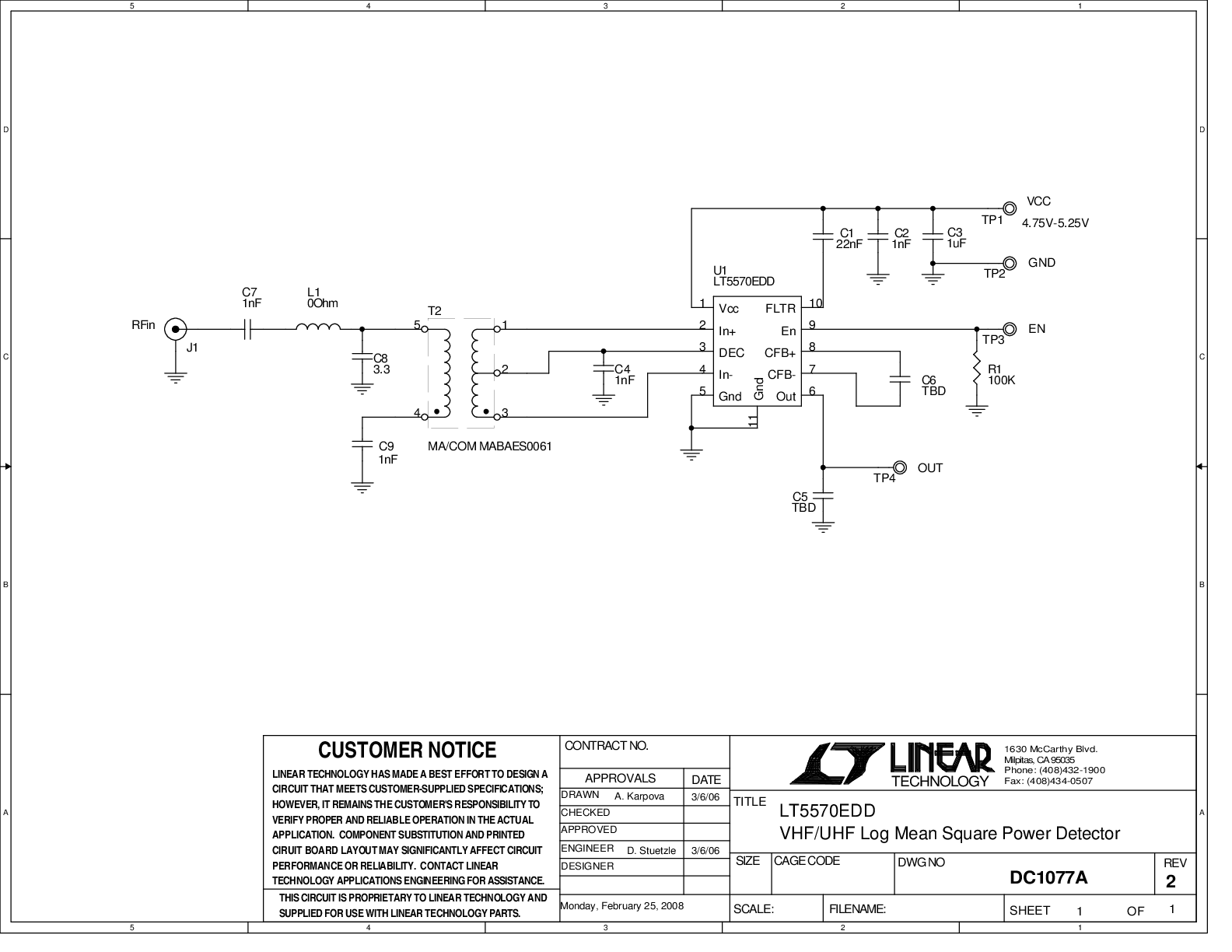

DC1078A - Demo Manual9/24/2009PDF342K
