LT5538: 40MHz to 3.8GHz RF Power Detector with 75dB Dynamic Range Data Sheet8/12/2010PDF234K
同类型推荐
概览
优势和特点
- 频率范围：40MHz 至 3.8GHz
- 75dB 对数线性动态范围
- 在整个温度范围内提供了出色准确度

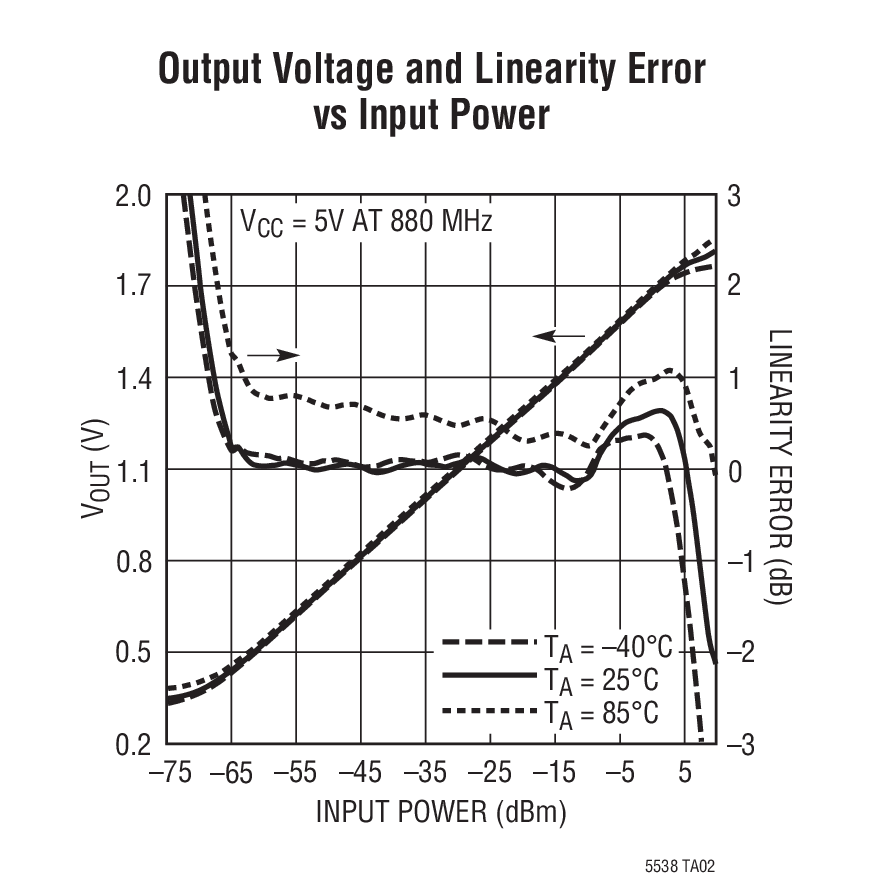

- 线性 DC 输出与输入功率 (单位：dBm) 的关系
- -72dBm 检测灵敏度
- 单端 RF 输入
- 低电源电流：29mA
- 电源电压：3V 至 5.25V

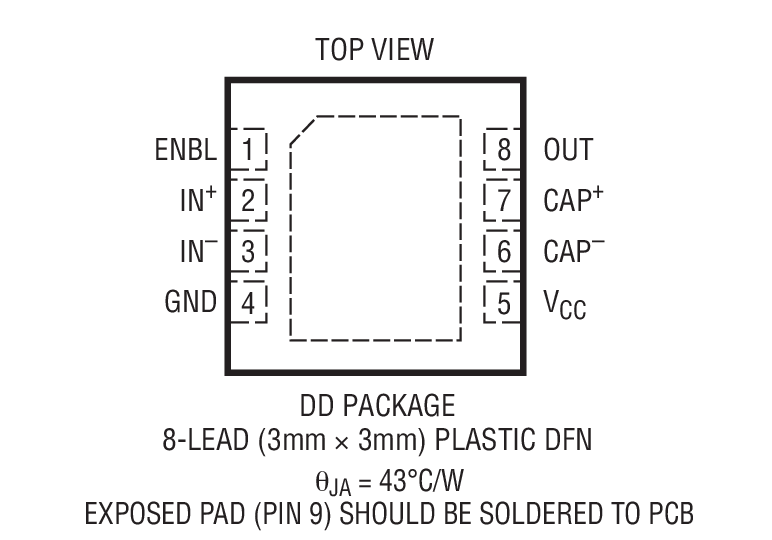

- 8 引脚 3mm x 3mm DFN 封装
产品详情

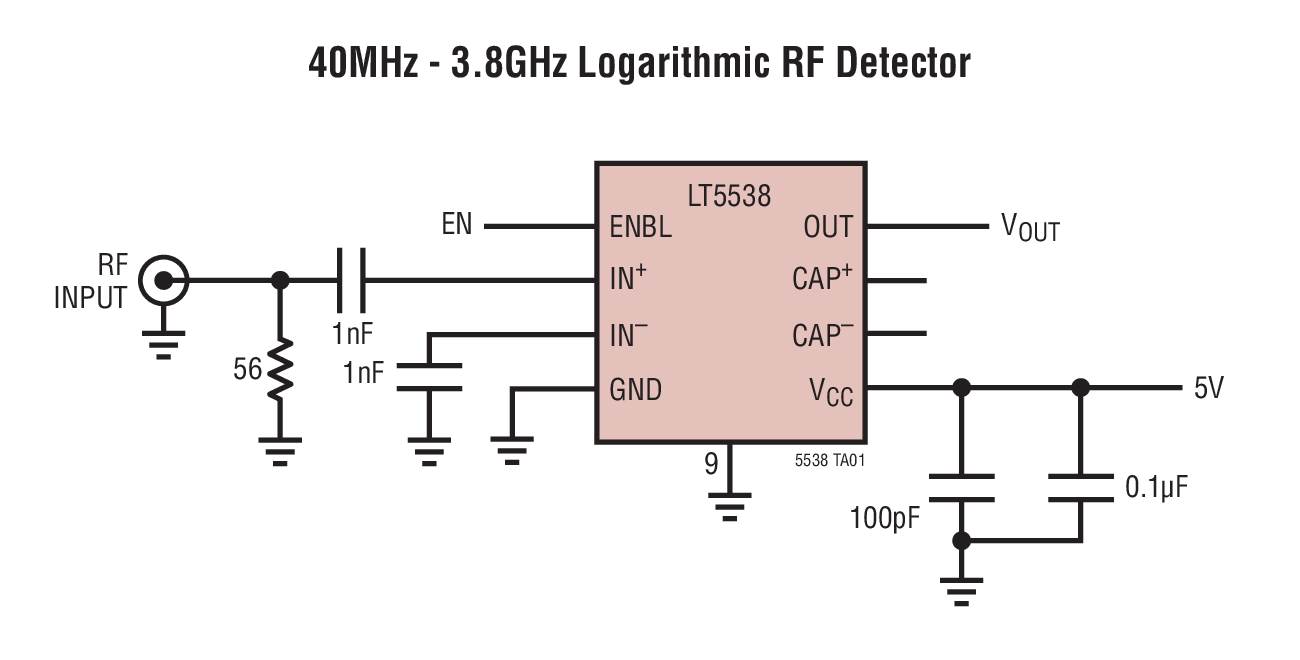

LT®5538 是一款 40MHz 至 3800MHz 的单片式对数 RF 功率检波器，能够在一个很宽的动态范围内 (从 -75dBm 至 10dBm) 测量 RF 信号。采用等效分贝标度值来表示的 RF 信号精确地转换为以线性刻度来标注的 DC 电压。通过采用级联 RF 限幅器和 RF 检波器来测量 RF 信号，实现了宽线性动态范围。其输出被相加，以产生一个与输入 RF 信号 (单位：dB) 成比例的准确线性 DC 电压。LT5538 可在 40MHz 至 3.8GHz 的频率范围内提供超群的温度稳定输出 (整个温度范围内的波动在 ±1dB 以内)。利用一个低阻抗驱动器对输出进行缓冲。
Applications
- 接收信号强度指示 (RSSI)
- RF 功率测量和控制
- RF/IF 功率检波
- 接收器 RF/IF 增益控制
- 包络检波
- ASK 接收器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R409 Reliability Data3/23/2018PDF23 K
-

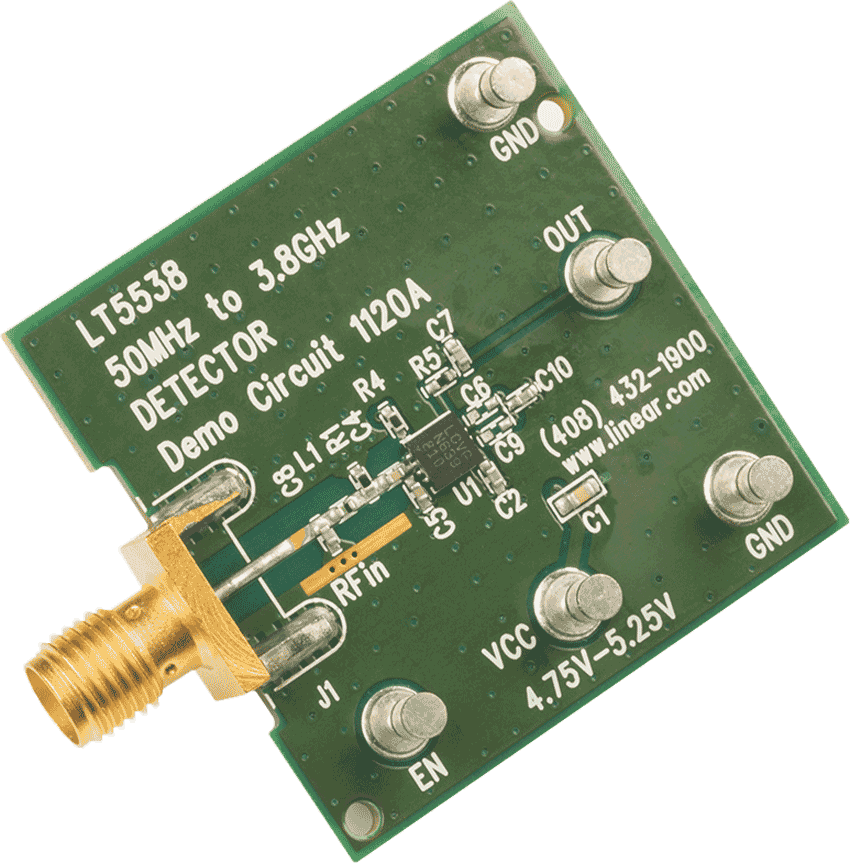

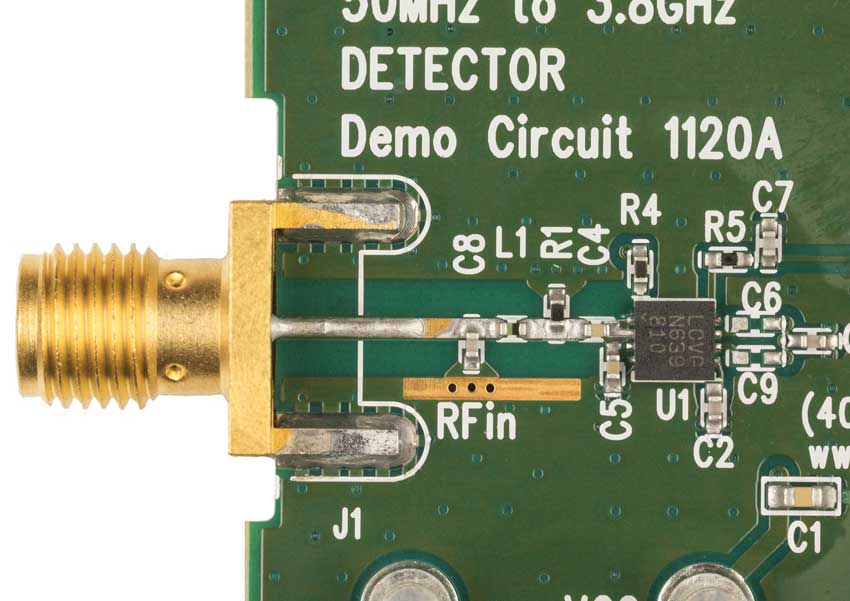

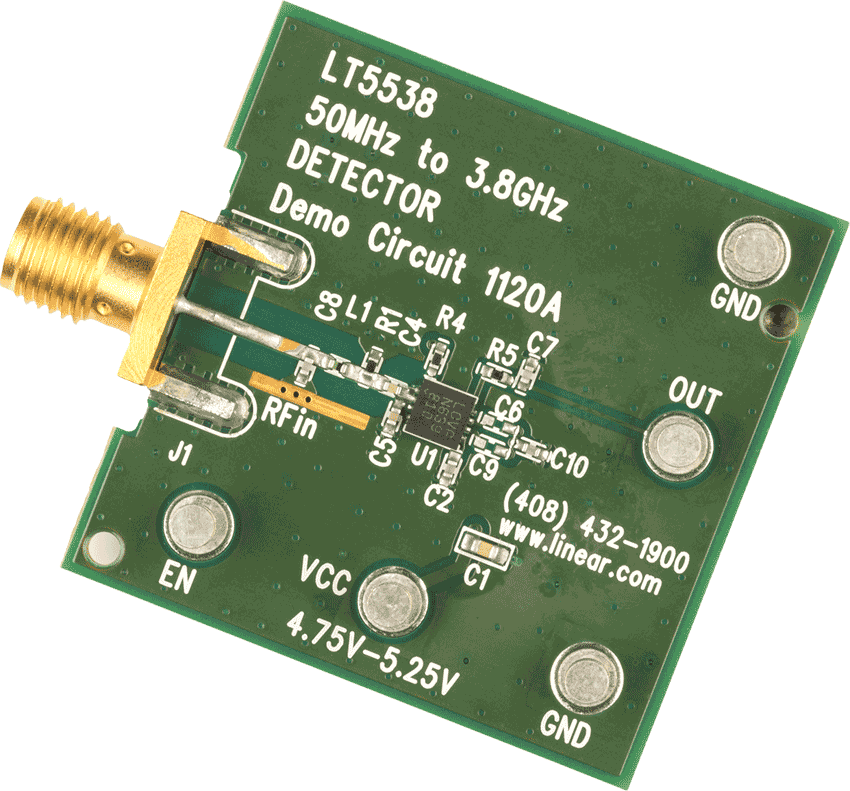

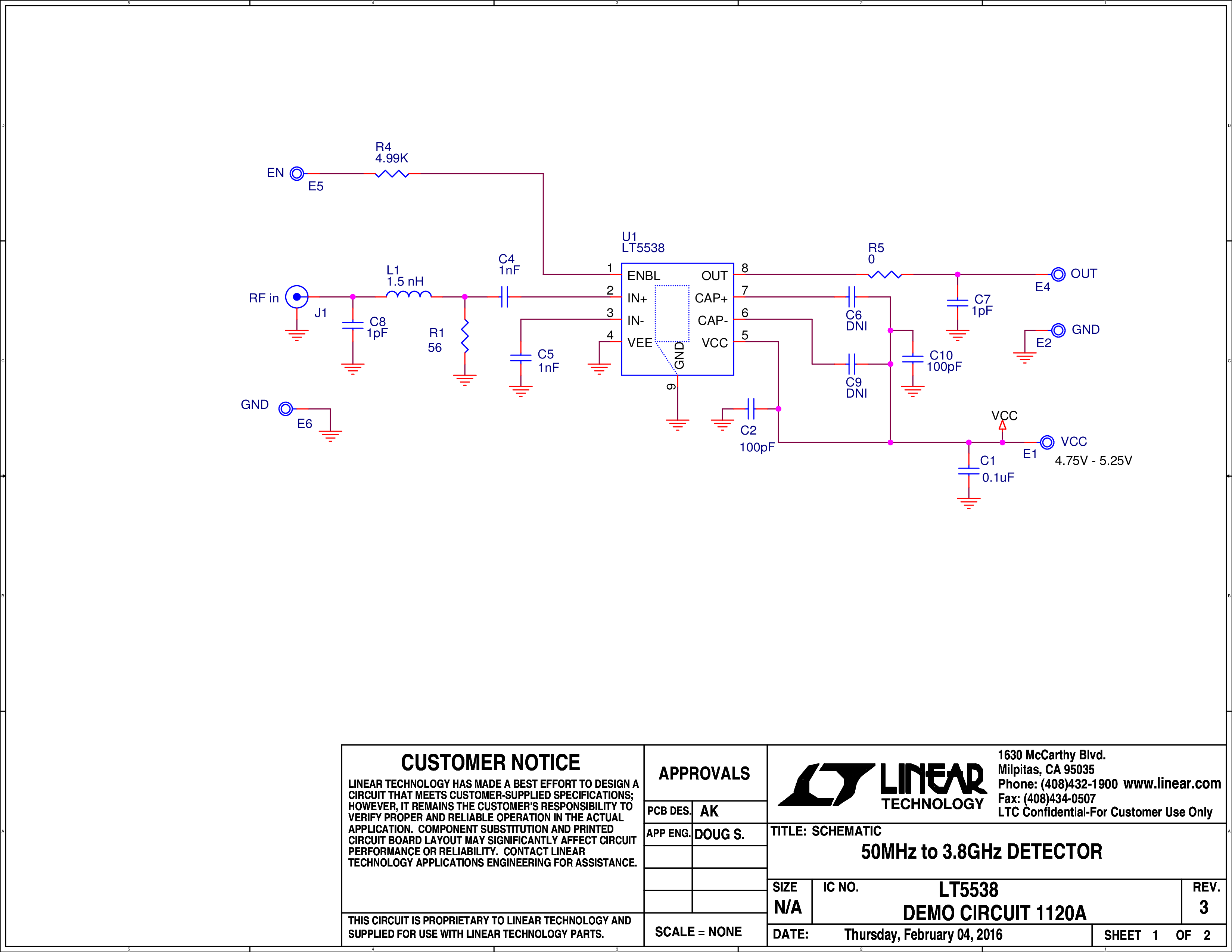

DC1120A - Demo Manual2/17/2016PDF244K
工具及仿真模型
S参数
UNDEFINED
LTC5538 S-Parameters
undefined
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT5538IDD#PBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT5538IDD#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R409 Reliability Data |
