概览
优势和特点
- 低频至 1000MHz 操作
- 83dB 动态范围 (在 200MHz 频率条件下具有 ±1dB 非线性)
- -76dBm 或更加优越的灵敏度性能 (在 200MHz 频率条件下)
- 20mV/dB 的对数-线性转换斜率
- 电源电压范围：2.7V 至 5.25V
- 电源电流：13.5mA (在 3V 条件下)
- 纤巧型 8 引脚 (3mm × 2mm) DFN 封装
产品详情
LT®5537 是一款宽动态范围 RF/IF 检波器，工作频率范围为 10MHz 以下至 1000MHz。工作频率范围的下限可通过采用一个外部电容器而被扩展至接近 DC。200MHz 频率和 ±3dB 非线性条件下的输入动态范围为 90dB (从 -76dBm 至 14dBm，单端 50Ω 输入)。该检波器的标称输出电压斜率为 20mV/dB，而典型温度系数为 0.01dB/℃ (在 200MHz 频率条件下)。Applications
- 线性至对数信号电平转换
- 接收信号强度指示 (RSSI)
- RF 功率控制
- RF/IF 功率检波
- 接收器 RF/IF 增益控制
- 包络检波
- ASK 接收器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

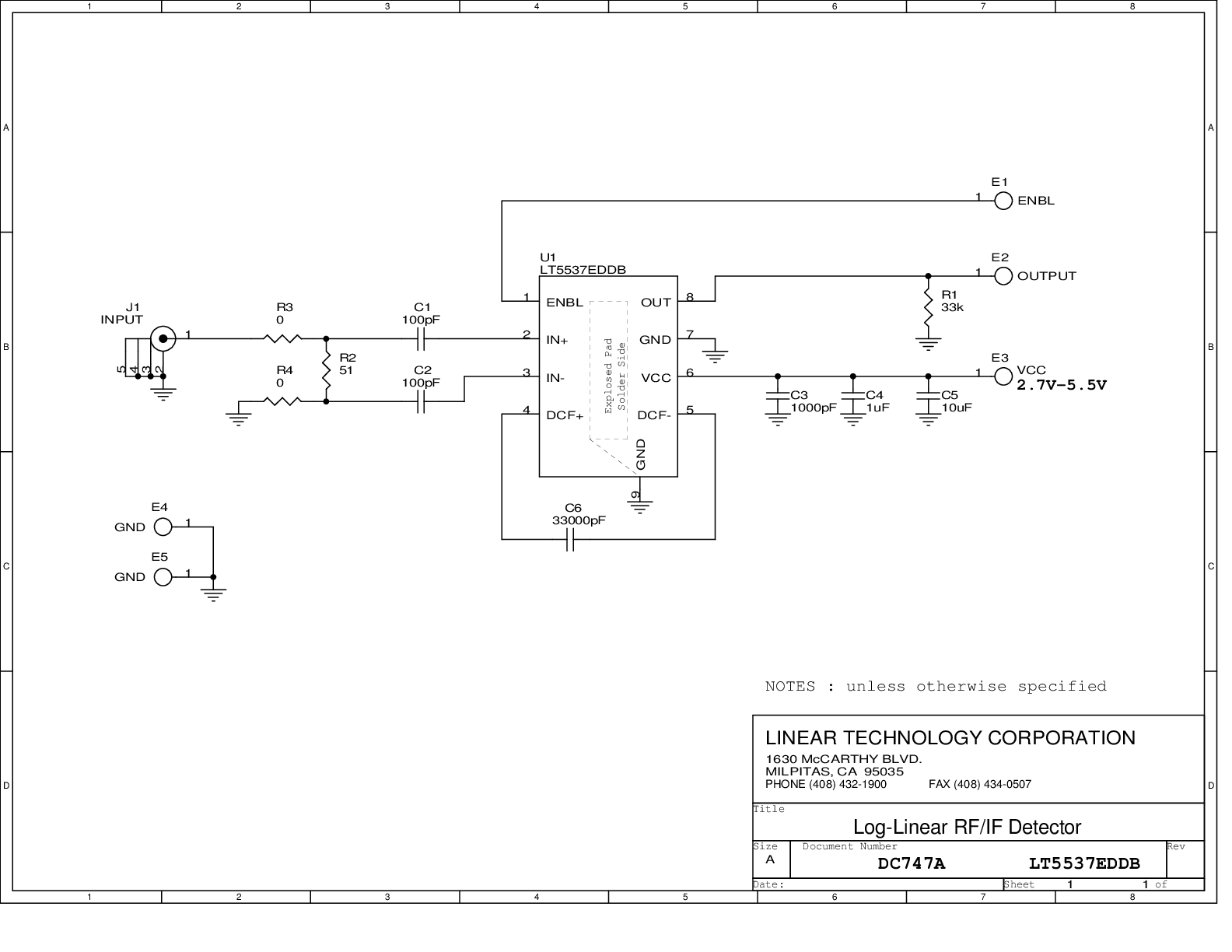

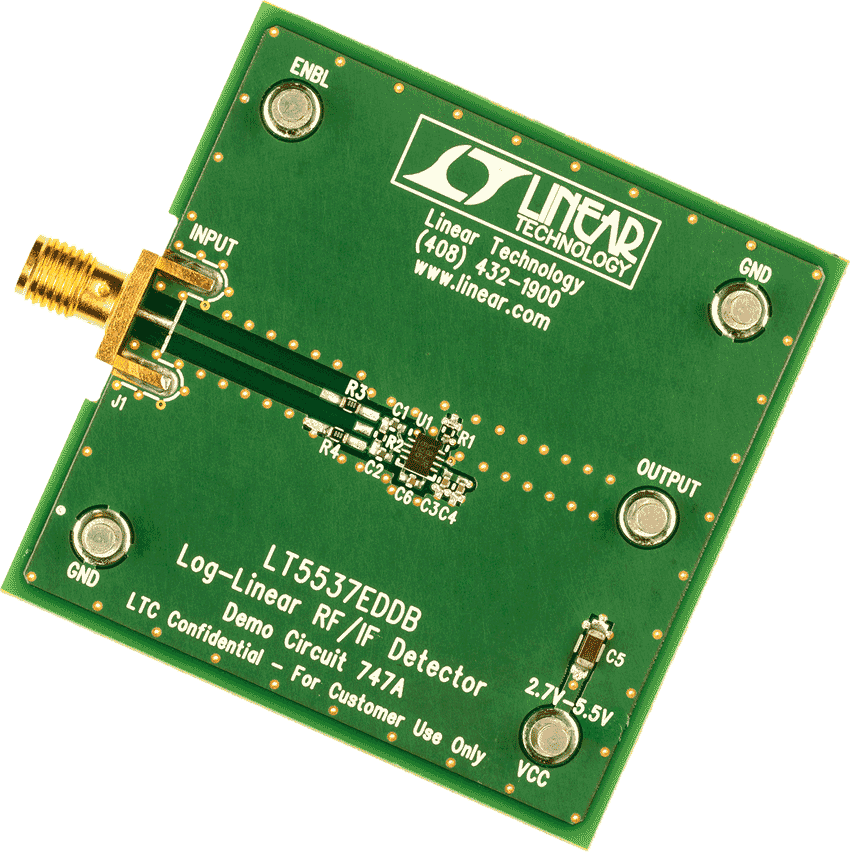

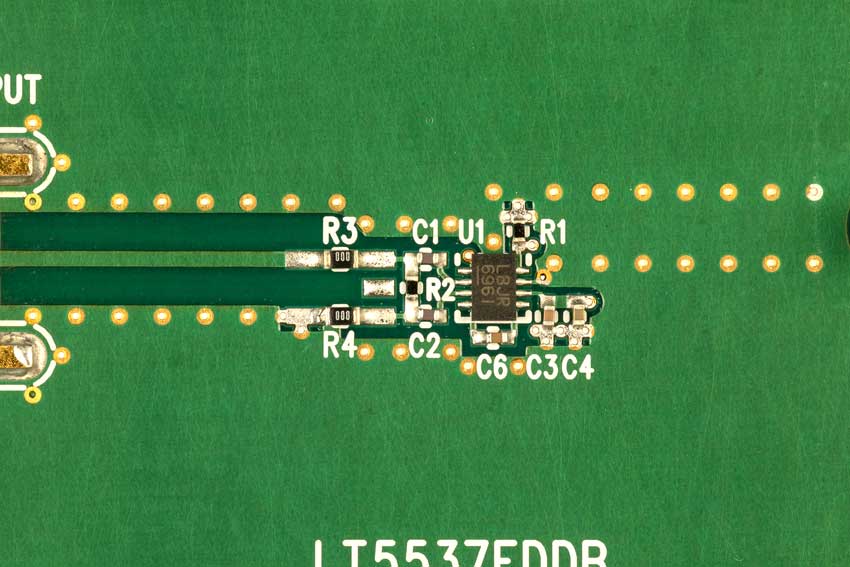

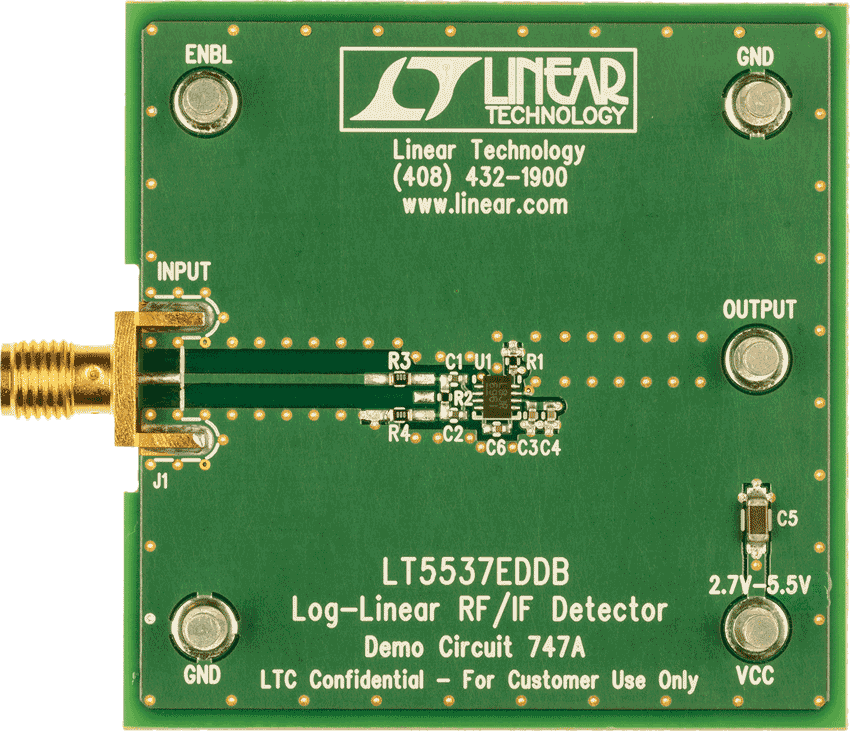

评估套件 (1)
参考资料
配套产品推荐
LT5537 配套产品
推荐 ADCs
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT5537EDDB#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LT5537EDDB#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| Wafer Fabrication Data | R409 Reliability Data |
