概览
优势和特点
- RF 频率范围：50MHz 至 3GHz
- 线性动态范围：60dB
- 整个温度和电源电压范围内优异的准确度
- 快速瞬态响应：38ns 满标度稳定时间
- 单 2.7V 至 5.25V 电源
- 低电源电流：7mA
- 停机电流：0.1µA
- 纤巧型 6 引脚 SC70 封装
产品详情
LT®5534 是一款能够在一个 60dB 动态范围内进行 RF 信号测量的 50MHz 至 3GHz 单片 RF 功率检波器。以 dB 为单位的 RF 信号精确地转换为一个线性刻度上的 DC 电压。60dB 的输入动态范围是采用级联 RF 检波器和 RF 限幅器来实现的。将它们的输出相加，以生成一个与输入 RF 信号 (单位：dB) 成比例的准确对数线性 DC 电压。利用一个低输出阻抗驱动器对输出进行缓冲。LT5534 提供了超群的温度稳定性 (在整个温度范围内的典型输出变化在 ±1dB 之内)。对于一个大 RF 输入信号，输出将在不到 40ns 的时间里做出响应。
Applications
- RF RSSI 和 ACC
- RF 功率控制
- CATV 功率检波
- 光接收器增益控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R409 Reliability Data3/23/2018
-

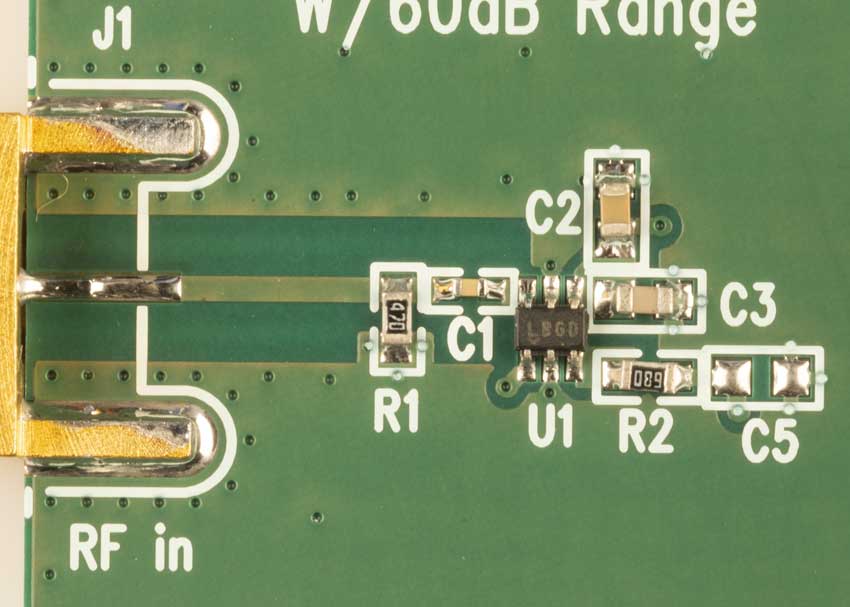

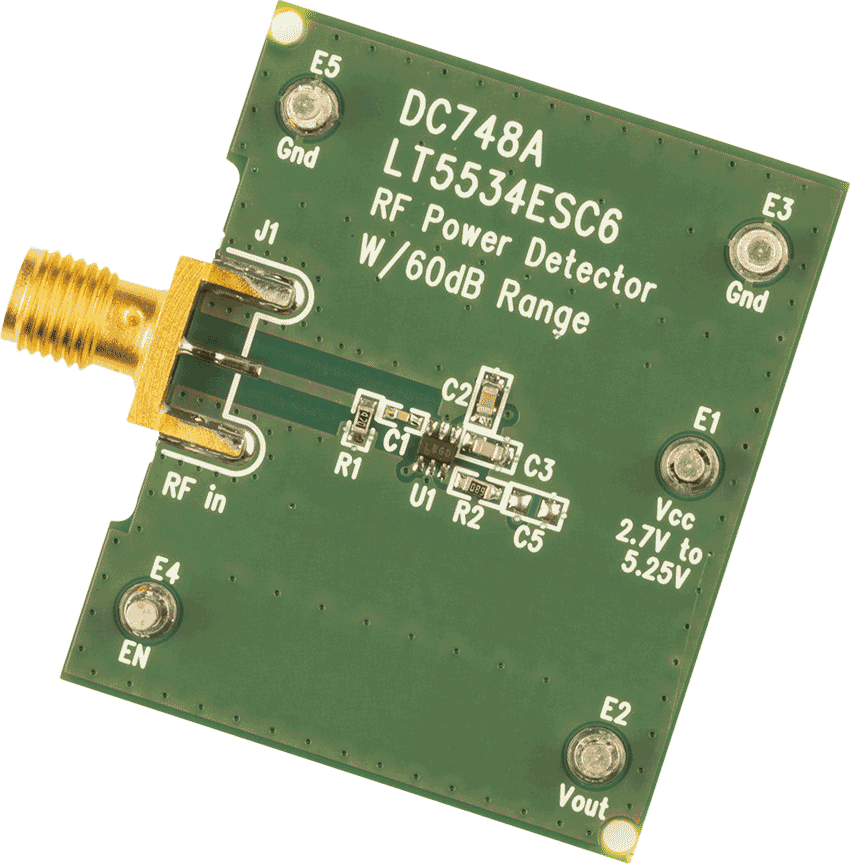

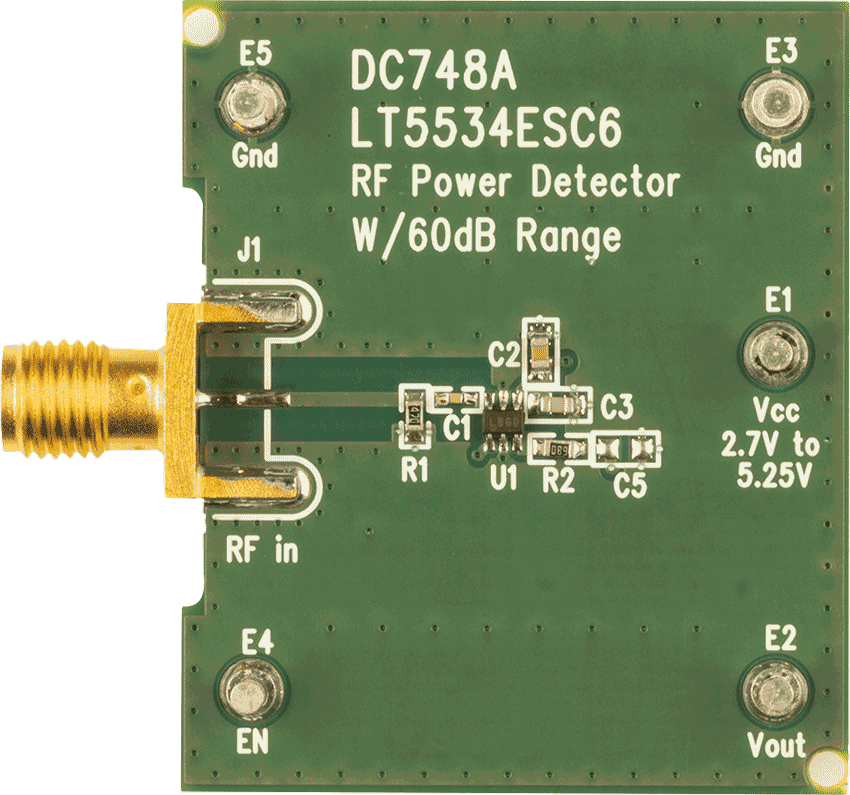

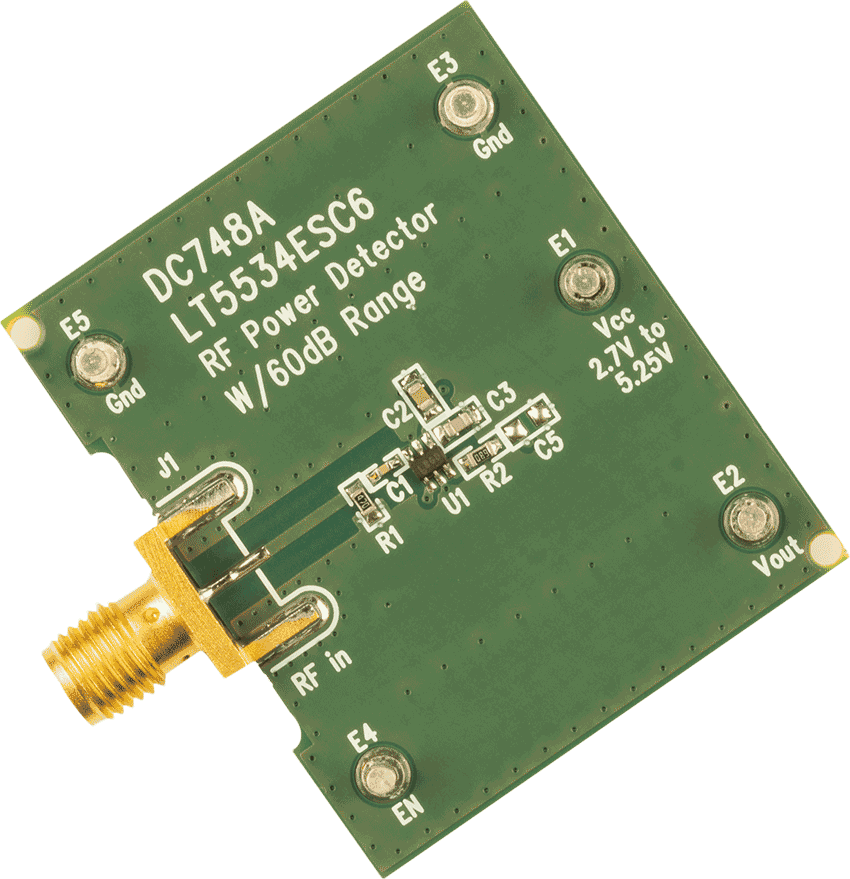

DC748A - Demo Manual8/19/2010
-
LT5534 Dice Specification11/22/2017
工具及仿真模型
S参数
UNDEFINED
LT5534 S-Parameters
