概览
优势和特点
- 频率范围：1.5GHz 至 2.5GHz
- 高 IIP3：20dBm (在 1.9GHz)
- 高 IIP2：51dBm (在 1.9GHz)
- 噪声指数：16.8dB (在 1.9GHz)
- 转换增益：-0.7dB (在 1.9GHz)
- I/Q 增益失配：0.3dB
- I/Q 相位失配：1°
- 停机模式
- 带裸露衬垫的 16 引脚 QFN 4mm x 4mm 封装
产品详情
LT®5515 是一款专为高线性度接收器应用而优化的 1.5GHz 至 2.5GHz 直接转换正交解调器。它适用于将 RF 信号直接转换成具有高达 260MHz 带宽的 I 和 Q 基带信号通信接收器。LT5515 具有平衡 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交发生器。
LT5515 所具有的高线性度能够在一个 RF 接收器中提供极佳的无寄生动态范围，即使在采用固定增益前端放大的情况下亦是如此。这种直接转换接收器能够免除进行中频 (IF) 信号处理以及相应的图像滤波和 IF 滤波的需要。信道滤波可以直接在 I 和 Q 通道的输出端上实行。这些输出可直接与通道选择滤波器 (LPF) 或一个基带放大器相连。
应用
- 蜂窝/PCS/UMTS 基础设施
- 高线性度直接转换 I/Q 接收器
- 高线性度 I/Q 解调器
- RF 功率放大器线性化
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。
评估套件 (1)
参考资料
-
R409 Reliability Data3/23/2018PDF23 K
-

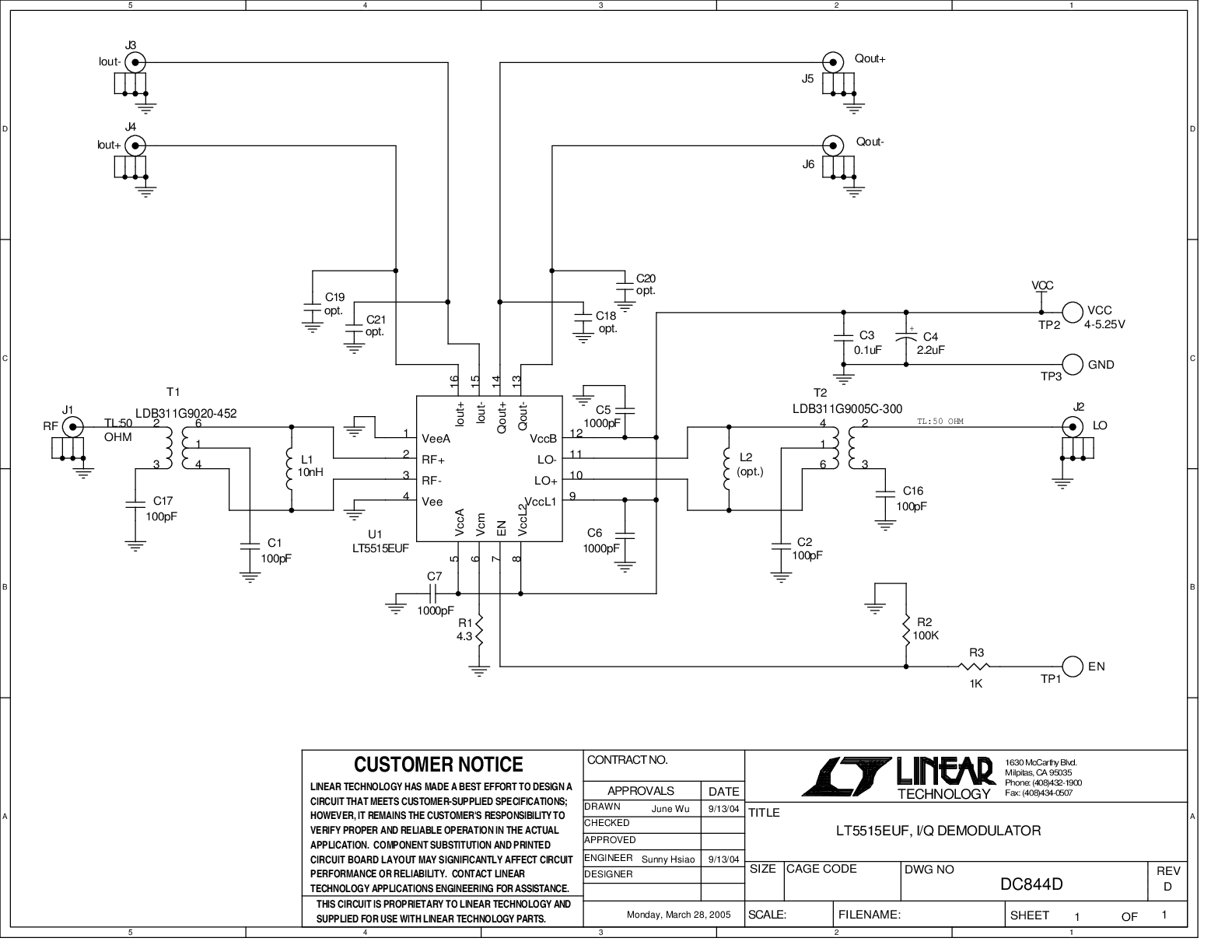

DC844D - Demo Manual9/24/2009PDF135K
-
LT5515 - Board level design issues and considerations.8/21/2007PDF156K
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT5515EUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT5515EUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R409 Reliability Data |
