LT2179
量产17μA (最大值)、四通道、单电源、精准运算放大器
- 产品模型
- 6
产品详情

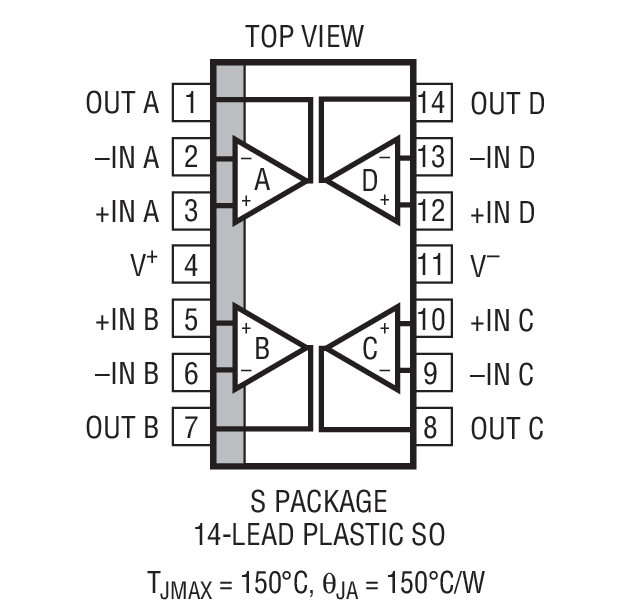

- 采用标准引出脚配置的 SO 封装

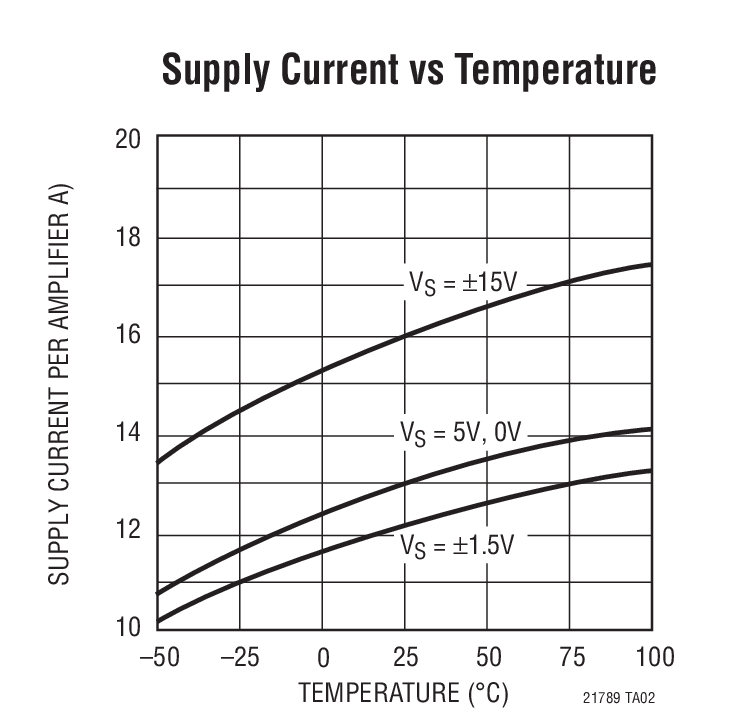

- 每个放大器的电源电流：17μA (最大值)
- 失调电压：70μV (最大值)
- 失调电流：250pA (最大值)
- 输入偏置电流：5nA (最大值)
- 电压噪声：0.9μVP-P，0.1Hz 至 10Hz
- 电流噪声：1.5pAP-P，0.1Hz 至 10Hz
- 失调电压漂移：0.5μV/°C
- 增益带宽乘积：85kHz
- 转换速率：0.04V/μs
- 单电源操作
- 输入电压范围包括地电位
- 输出可在吸收电流的同时摆动至地电位
- 无需使用下拉电阻器
- 输出供应和吸收 5mA 负载电流

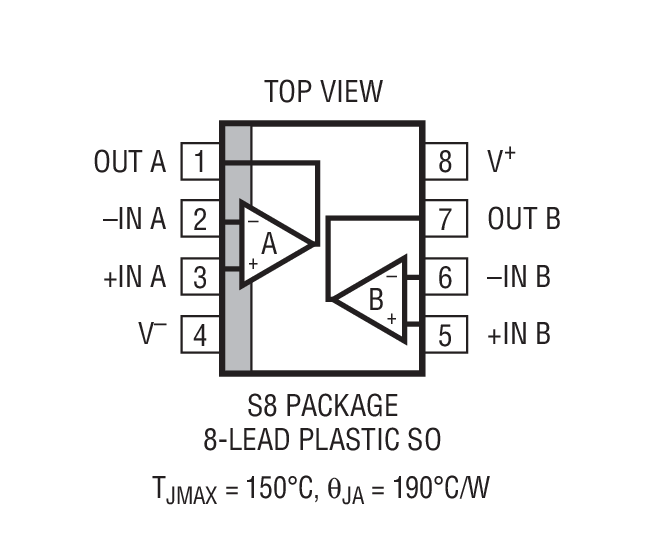

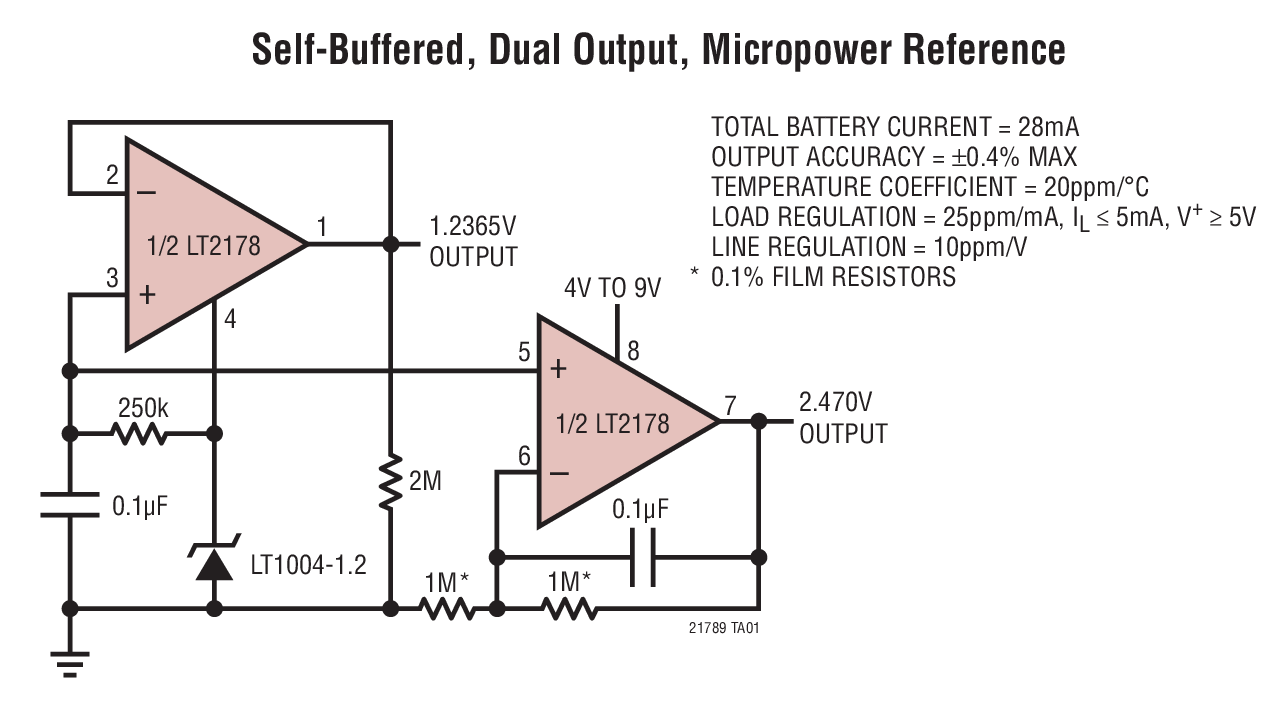

LT®2178 是一款微功率、双通道运算放大器，采用表面贴装型标准 8 引脚配置。LT2179是一款采用表面贴装型 14 引脚封装的微功率、四通道运算放大器。这两款器件均专为单 5V 工作电源而优化。另外，还提供了采用 ±15V 电源时的规格指标。
极低的电源电流与真正的精准规格组合在一起：失调电压为 30μV，失调电流为 50pA。这两款器件的失调参数均具有低温度漂移。1.5pAP-P 的电流噪声和皮安 (pA) 级的失调电流允许采用 MΩ 级的源电阻器，而不会引起严重的误差。考虑到低电源电流，0.9μVP-P 的电压噪声已经是非常之低。
LT2178/LT2179 可以采用单工作电源 (低至单节锂电池或两节 NiCd 电池)。输入范围延展至地电位以下。全 NPN 输出级可在吸收电流的同时摆动至地电位的几毫伏之内。无需使用消耗功率的下拉电阻器。
对于可接受高三倍电源电流的表面贴装应用，推荐使用微功率单通道 LT1077、双通道 LT2078 和四通道 LT2079。LT1077/LT2078/LT2079 具有高得多带宽、转换速率、较低的电压噪声和较好的输出驱动能力。对于那些需要采用 DIP 封装的应用，请查阅 LT1178/LT1179 的相关资料。
Applications
- 电池或太阳能供电型系统
- 便携式仪表
- 远程检测放大器
- 卫星电路
- 微功率采样及保持
- 热电偶放大器
- 微功率滤波器
参考资料
数据手册 1
可靠性数据 1
规范通知 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT2179ACS#PBF | 14-Lead SOIC (Narrow 0.15 Inch) | ||
| LT2179ACS#TRPBF | 14-Lead SOIC (Narrow 0.15 Inch) | ||
| LT2179CS#PBF | 14-Lead SOIC (Narrow 0.15 Inch) | ||
| LT2179CS#TRPBF | 14-Lead SOIC (Narrow 0.15 Inch) | ||
| LT2179IS#PBF | 14-Lead SOIC (Narrow 0.15 Inch) | ||
| LT2179IS#TRPBF | 14-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT2179ACS#PBF | 量产 | |
| LT2179ACS#TRPBF | 量产 | |
| LT2179CS#PBF | 量产 | |
| LT2179CS#TRPBF | 量产 | |
| LT2179IS#PBF | 量产 | |
| LT2179IS#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0251 Epoxy Change from Henkel 8290 to 8290A for 14-Lead SOIC Package |
||
| LT2179ACS#PBF | 量产 | |
| LT2179ACS#TRPBF | 量产 | |
| LT2179CS#PBF | 量产 | |
| LT2179CS#TRPBF | 量产 | |
| LT2179IS#PBF | 量产 | |
| LT2179IS#TRPBF | 量产 | |
|
8月 6, 2022 - 22_0173 Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG] |
||
| LT2179ACS#PBF | 量产 | |
| LT2179ACS#TRPBF | 量产 | |
| LT2179CS#PBF | 量产 | |
| LT2179CS#TRPBF | 量产 | |
| LT2179IS#PBF | 量产 | |
| LT2179IS#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LT2179
- LT2179A
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
