概览

优势和特点

  • 800MHz –3dB 带宽
  • 2V/V (6dB) 的固定增益
  • 低失真：
    • 38dBm OIP3，–70dBc HD3 (70MHz，2VP-P)
    • 51dBm OIP3，–94dBc (10MHz，2VP-P)
  • 低噪声：12.3dB 噪声指数 (NF)，en = 3.8nV/√Hz (70MHz)
  • 差分输入和输出
  • 额外的滤波输出
  • 可调的输出共模电压
  • DC 或 AC 耦合操作
  • 所需的支持电路极少

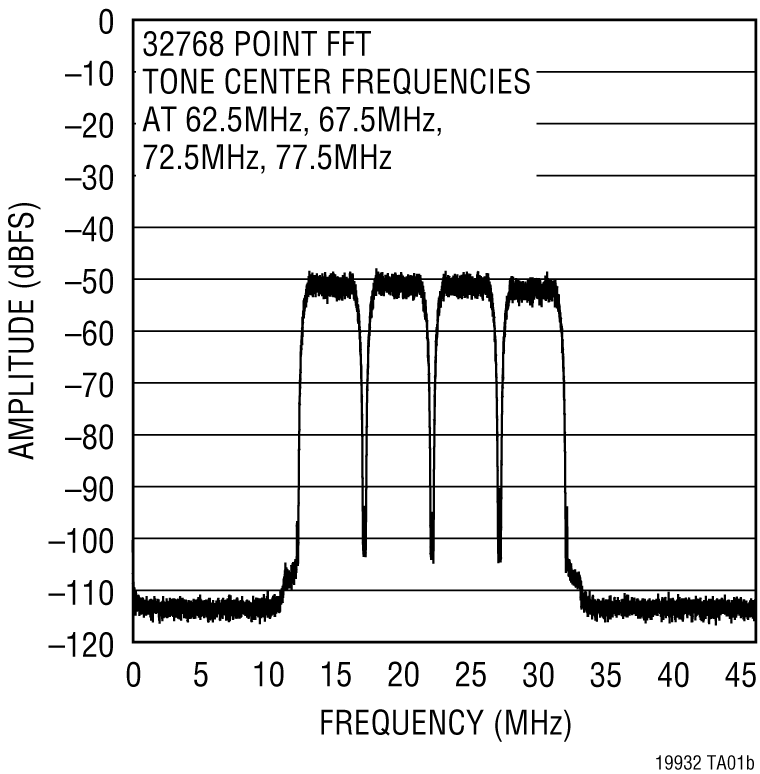

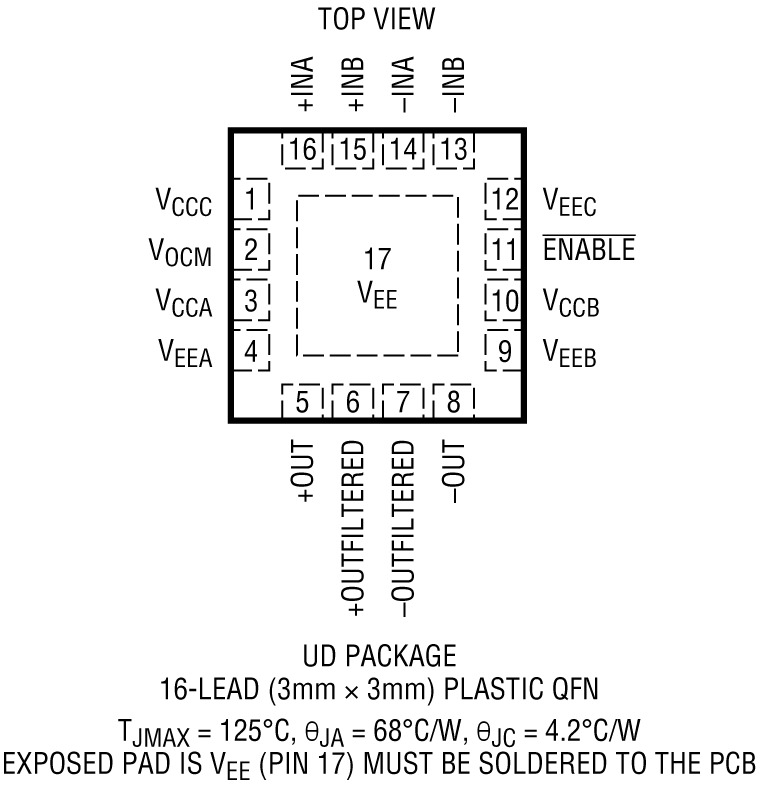

  • 仅高 0.75mm 的小外形 16 引脚 3 x 3 QFN 封装

产品详情

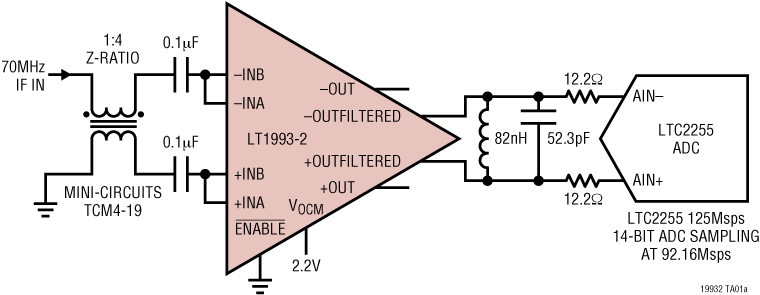

LT®1993-2 是一款低失真、低噪声差分放大器 / ADC 驱动器，适用于从DC 至 800MHz 的应用。LT1993-2 专为简单易用而设计，所需的支持电路极少。异常低的输入参考噪声和低失真分量 (采用单端或差分输入) 使得 LT1993-2 成为一款适合驱动高速 12 位和 14 位 ADC 的卓越解决方案。除了正常的未滤波输出 (+OUT 和 –OUT) 之外，LT1993-2 还具有一个内置的 175MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED、–OUTFILTERED)，以减少驱动高速 ADC 时所需采用的外部滤波组件。输出共模电压可容易地通过 VOCM 引脚设定，因而能在许多应用中免除输出变压器或 AC 耦合电容器。

LT1993-2 专为满足通信收发器应用的严苛要求而设计。该器件可用作一个差分ADC 驱动器、一个通用的差分增益部件，或在任何其他要求进行差分驱动的应用中使用。在那些需要在低至 DC 的频率条件下运行的数据采集系统中，可以使用 LT1993-2。

LT1993-2 依靠一个 5V 电源工作，电流消耗为 100mA。该器件采用紧凑型 16 引脚 3 x 3 QFN 封装，并可在 –40°C 至 85°C 的温度范围内工作。


应用

  • 针对以下应用的差分 ADC 驱动器：
    • 成像
    • 通信
  • 差分驱动器 / 接收器
  • 单端至差分转换
  • 差分至单端转换
  • 电平移位
  • IF 采样接收机
  • SAW 滤波器接口 / 缓冲
