LT1886
量产双通道、700MHz、200mA 运算放大器
- 产品模型
- 2
Viewing:
产品详情
- 700MHz 增益带宽乘积
- ±200mA 最小 IOUT

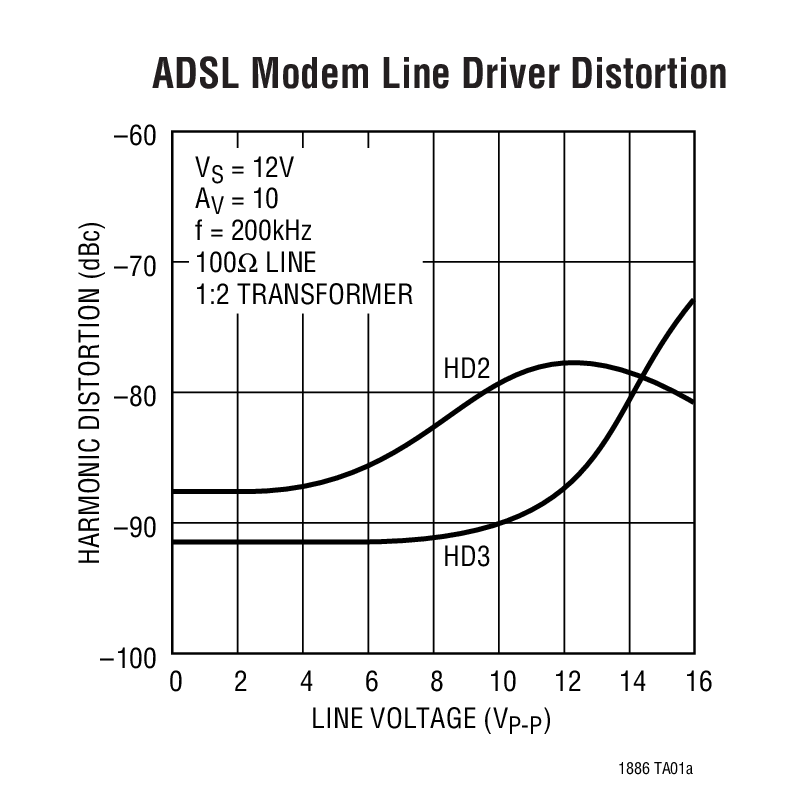

- 低失真：–72dBc，在 1MHz、4VP-P、25Ω、AV = 2
- 在 AV ≥ 10 的配置中保持稳定，对于 AV < 10 进行简单的补偿
- ±4.3V 最小输出摆幅，VS = ±6V，RL = 25Ω
- 每个放大器的电源电流为 7mA
- 200V/μs 转换速率
- 可在采用 1000pF 容性负载时保持稳定
- 6nV/√Hz 输入噪声电压
- 2pA/√Hz 输入噪声电流
- 4mV 最大输入失调电压
- 4μA 最大输入偏置电流
- 400nA 最大输入失调电流
- ±4.5V 最小输入 CMR，VS = ±6V
- 规格在 ±6V、±2.5V
LT®1886 是一款具超群失真性能的 200mA 最小输出电流双通道运放。该放大器可保持数值为10 的稳定增益，但是能够针对较低的增益容易地进行补偿。LT1886 拥有平衡的高阻抗输入以及 4μA 最大输入偏置电流和 4mV 最大输入失调电压。单电源应用可以很容易地实现，并具有低于电流反馈放大器实施方案的总噪声。
输出采用 ±6V 电源把一个 25Ω 负载驱动至 ±4.3V。当采用 ±2.5V 电源时，在具有一个 100Ω 负载的情况下，输出的摆幅为 ±1.5V。这款放大器可在采用一个 1000pF 容性负载时保持稳定，从而使其适用于缓冲器和电缆驱动器应用。

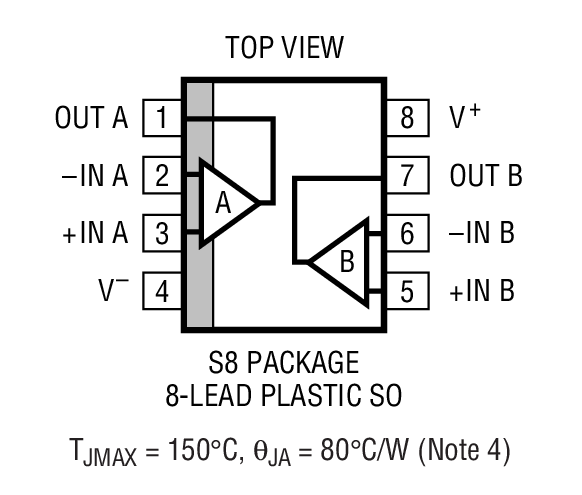

LT1886 采用凌力尔特 (现隶属 ADI) 先进的低电压互补双极型工艺制造，并可提供耐热性能增强型 SO-8 封装。
Applications

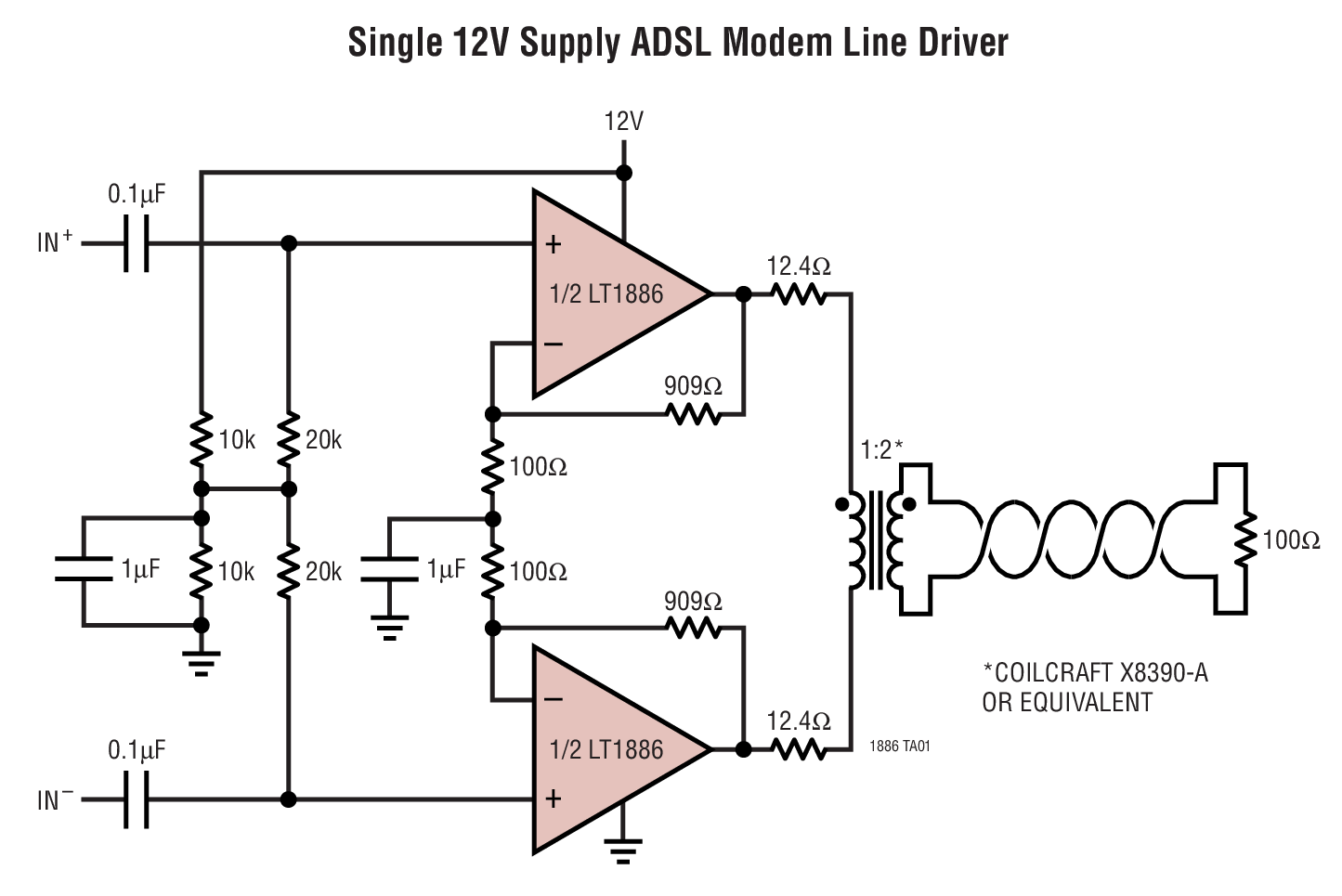

- DSL 调制解调器
- xDSL PCI 板卡
- USB 调制解调器
- 线路驱动器
