概览

优势和特点

  • 失调电压:最大值为 50µV (LT1884A)
  • 输入偏置电流:最大值为 400pA (LT1884A)
  • 失调电压漂移:0.8µV/°C (最大值)
  • 轨至轨输出摆幅
  • 采用单电源或分离型电源工作
  • 开环电压增益:1,000,000 (最小值)
  • 每个放大器的最大电源电流为 1mA
  • 转换速率:1V/µs
  • 具有标准引出脚配置

产品详情

LT®1884 / LT1885 运放为具有轨至轨输出摆幅的放大器带来了高准确度输入性能,同时可提供比其他精准型放大器更快的响应速度。输入失调电压被修整至低于 50µV,而且低漂移性能在整个工作温度范围内保持了这种准确度。输入偏置电流超低,最大值仅为 400pA。

这些放大器可以采用任何介于 2.7V 至 36V 之间的总电源电压工作 (全面规格在 5V 至 ±15V)。输出电压摆动至负电源的 40mV 以内和正电源的 220mV 以内,从而使得这些放大器成为低电压单电源操作的上佳选择。

1V/µs 的转换速率和每个放大器 <1mA 的电源电流可在低功率精准型放大器中提供绝佳的响应和稳定时间性能。

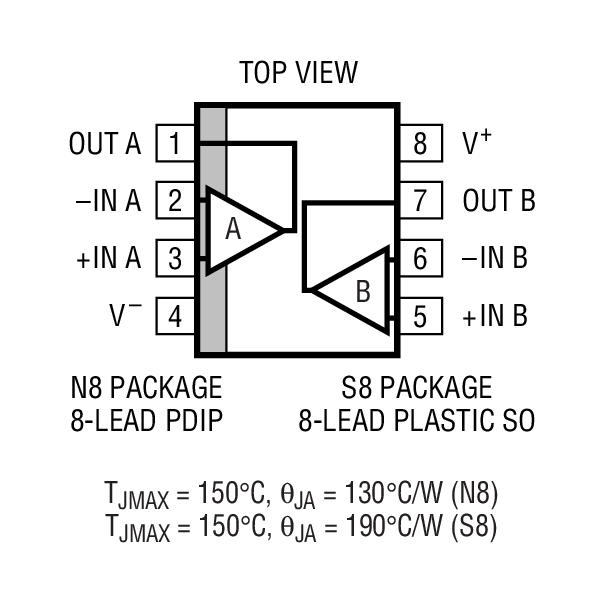

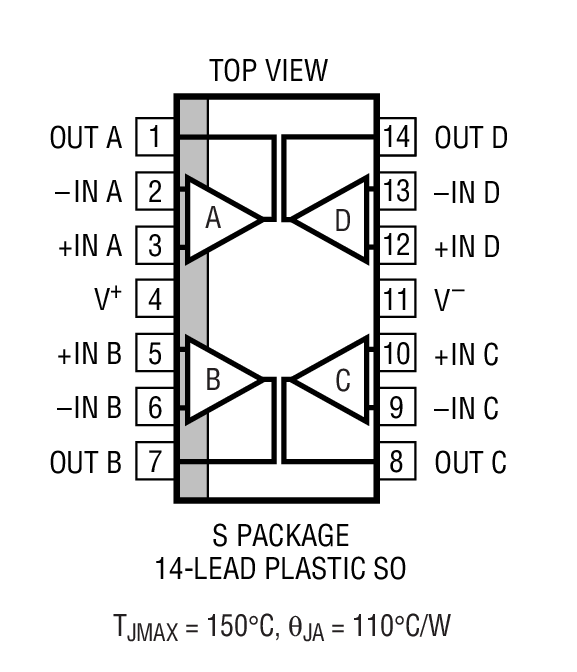

双通道器件 LT1884 采用具标准引出脚配置的 8 引脚 SO 封装和 PDIP 封装。四通道器件 LT1885 也可提供具标准引出脚配置的 14 引脚 SO 封装。



应用

  • 热电偶放大器
  • 桥式换能器调理器

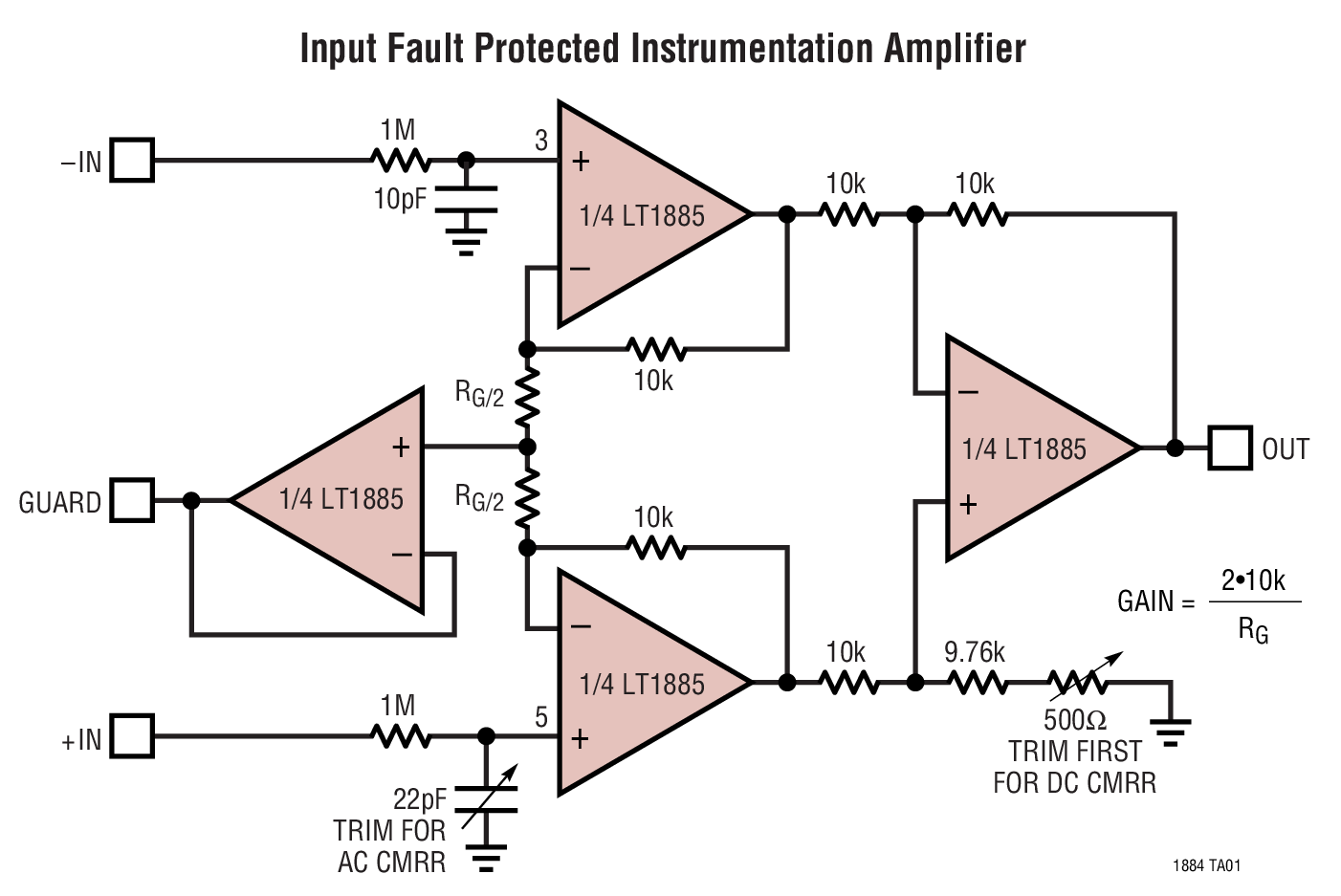

  • 仪表放大器
  • 电池供电型系统
  • 光电流放大器
  • 精准型积分器
  • 精准电流源
