概览

优势和特点

  • 400MHz 增益带宽乘积
  • 2500V/μs 转换速率
  • –85dBc 失真 (在 5MHz)
  • 每个放大器的电源电流为 9mA
  • 6nV/√Hz 输入噪声电压
  • 稳定的单位增益
  • 1.5mV 最大输入失调电压
  • 8μA 最大输入偏置电流
  • 800nA 最大输入失调电流
  • 40mA 最小输出电流,VOUT = ±3V
  • ±3.5V 最小输入 CMR,VS = ±5V
  • 技术规格针对 ±5V、单 5V 电源而拟订
  • 工作温度范围:–40ºC 至 85ºC
  • 扁平 (高度仅 1mm) TSOT-23 (ThinSOT) 封装



产品详情

LT®1818/LT1819 是单通道/双通道、宽带宽、高转换速率、低噪声和低失真运算放大器,具有卓越的 DC 性能。相对具有相似电源电流的器件,LT1818/LT1819 是为实现更宽的带宽和转换速率、低得多的输入失调电压、和较低的噪声及失真而设计。其电路拓扑结构是一个电压反馈放大器,并拥有电流反馈放大器的出色转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时,输出摆幅从 1V 至 4V 以及一个 100Ω 负载连接至 2.5V)。当采用一个 20pF 容性负载时,放大器可实现稳定的单位增益,而无需使用一个串联电阻器。对于一个 2VP-P 输出和数值为 2 的增益时,谐波失真在高达 5MHz 的频率条件下为 –85dBc。

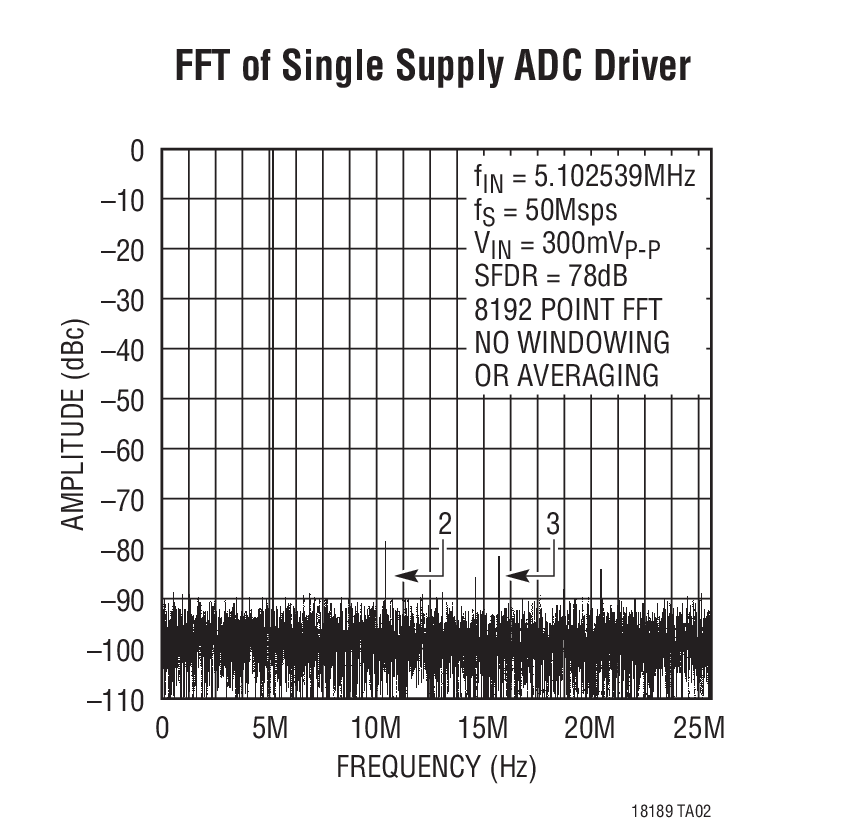

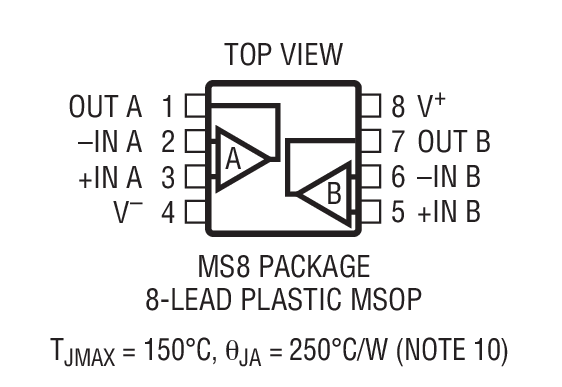

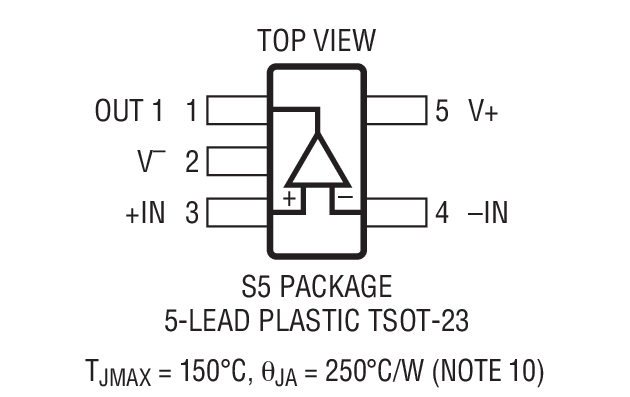

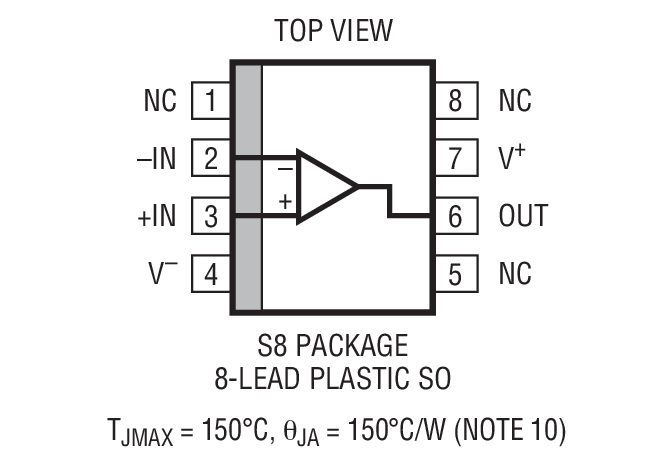

LT1818/LT1819 的制造运用了凌力尔特先进的低电压互补双极型工艺。LT1818 (单通道运放) 采用 TSOT-23 和 SO-8 封装;LT1819 (双通道运放) 采用 MSOP-8 和 SO-8 封装。




应用

  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频和 RF 放大
  • 通信接收器
  • 电缆驱动器
  • 数据采集系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LT1819

设计工具

模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。
