LT1812

量产

具停机功能的 3mA、100MHz、750V/μs 运算放大器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 100MHz 增益带宽
  • 750V/μs 转换速率
  • 3.6mA 最大电源电流
  • 停机模式中的电源电流为 50μA
  • 8nV/√Hz 输入噪声电压
  • 稳定的单位增益
  • 1.5mV 最大输入失调电压
  • 4μA 最大输入偏置电流
  • 400nA 最大输入失调电流
  • 40mA 最小输出电流,VOUT = ±3V
  • ±3.5V 最小输入 CMR,VS = ±5V
  • 30ns 稳定时间至 0.1%,5V 阶跃
  • 技术规格针对 ±5V、单 5V 电源而拟订
  • 工作温度范围:–40ºC 至 85ºC
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOT) 和 S8 封装



LT®1812 是一款低功率、高速度、非常高转换速率的运算放大器,具有卓越的 DC 性能。相对具有相似带宽的其他器件,LT1812 具有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。一种节能的停机功能可将电源电流减小至 50μA 。其电路拓扑结构是一个电压反馈放大器,并拥有电流反馈放大器的转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.5V。当采用单 5V 电源时,输出摆幅从 1.1V 至 3.9V (把一个 100Ω 负载连接至 2.5V 的情况下)。当采用一个 1000pF 容性负载时,放大器可实现稳定,从而使其适用于缓冲器和电缆驱动器应用。

LT1812 运用了凌力尔特先进的低电压互补双极型工艺而制造。双通道器件版本为 LT1813。如需具有高达 70MHz 增益带宽的较高电源电压单通道、双通道和四通道运算放大器,请查阅 LT1351 ~ LT1365 的产品手册。




Applications

  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频和 RF 放大
  • 电缆驱动器
  • 数据采集系统



LT1812
具停机功能的 3mA、100MHz、750V/μs 运算放大器

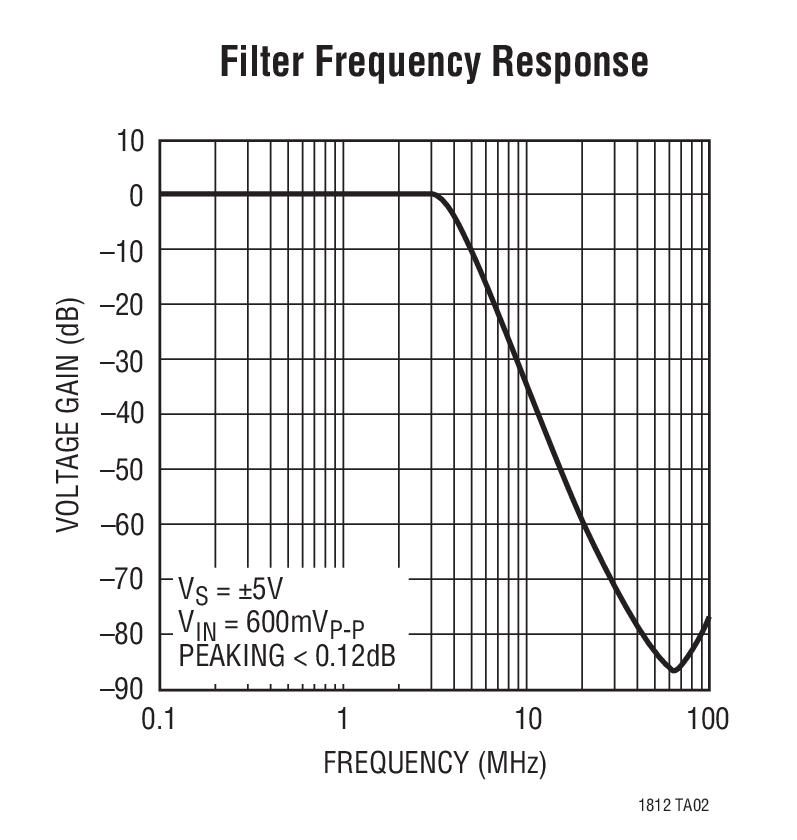

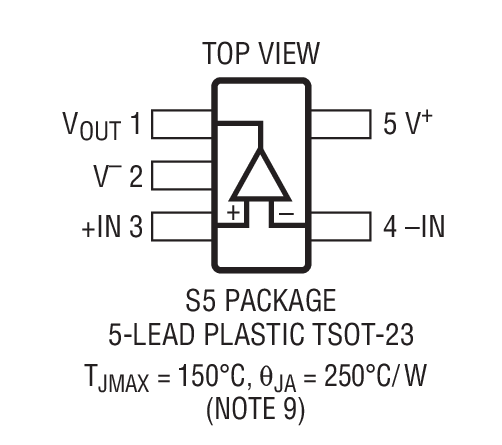

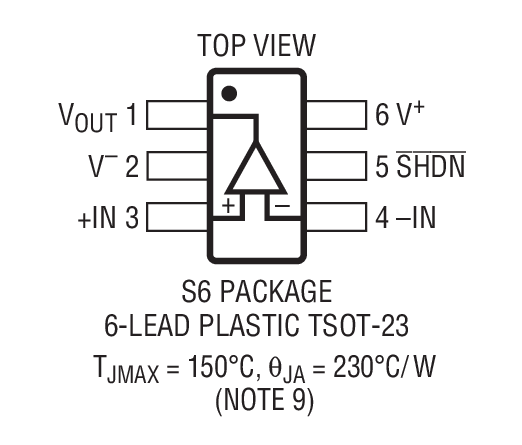

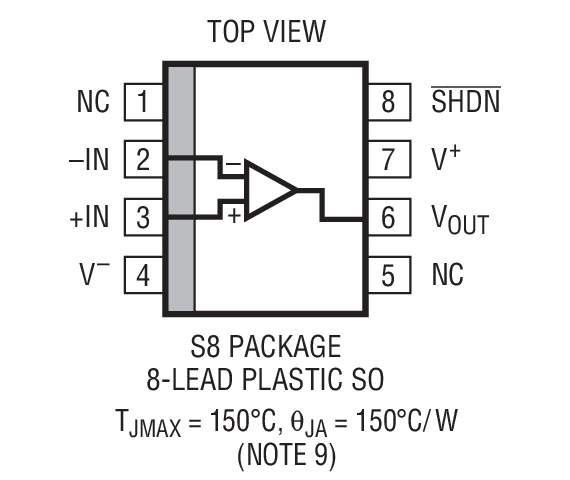

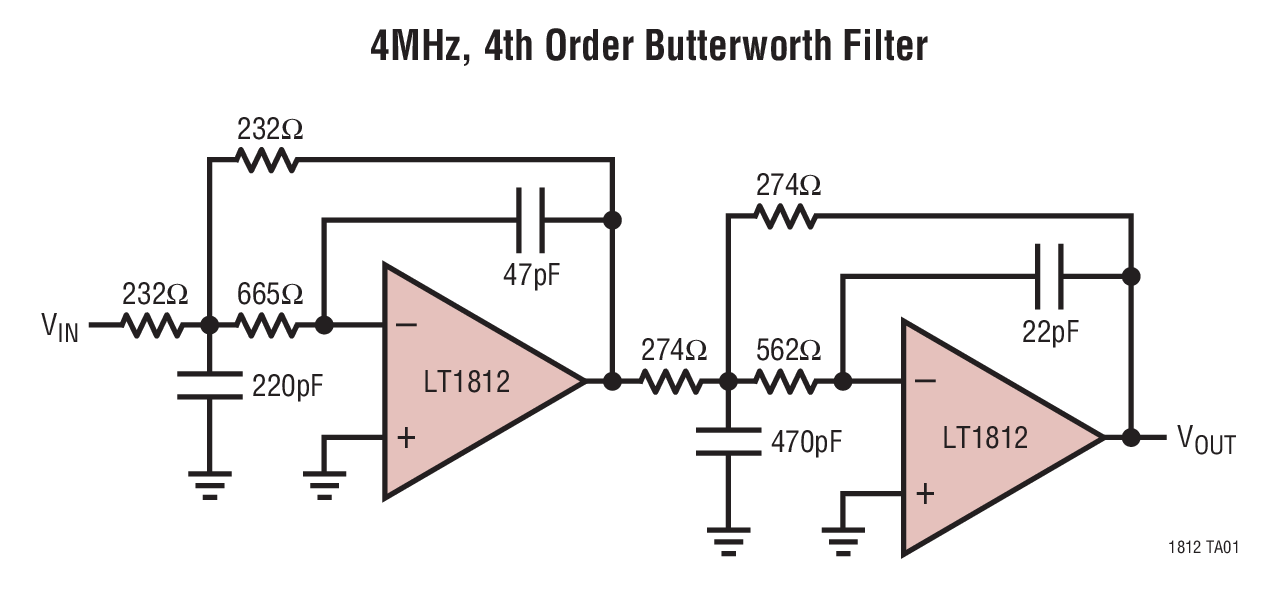

4MHz, 4th Order Butterworth Filter Filter Frequency Response Product Package 1 Product Package 2 Product Package 3
