概览
优势和特点
- 最小输出电流：±125mA
- 每个放大器的最大电源电流：7mA，VS = ±5V
- 带宽：50MHz， VS = ±15V
- 转换速率：900V/μs，VS = ±15V
- 宽电源范围：VS = ±2.5V 至 ±15V
- (增强型 θJA 16 引脚 SO 封装)
- 增强型 θJA SO-8 封装 (对于 ±5V 操作)
- 0.02% 差分增益：AV = 2，RL = 150Ω
- 0.015° 差分相位：AV = 2，RL = 150Ω
- ±13V 输出摆幅：IL = 100mA，VS = ±15V
- ±3.1V 输出摆幅：IL = 100mA，VS = ±5V
- 55ns 稳定时间至 0.1%，10V 阶跃
- 热停机保护
产品详情

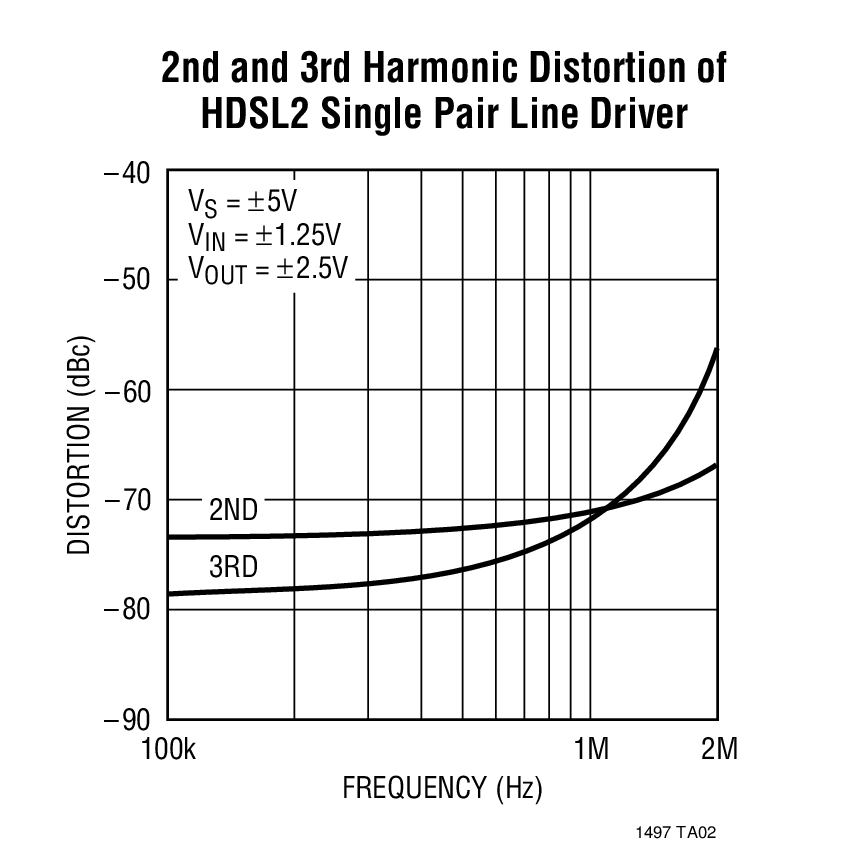

LT®1497 双通道电流反馈放大器具有低功率、高输出驱动电流、卓越的视频特性和出色的失真性能。LT1497 每个放大器采用低的 7mA 最大电源电流，能以仅 1.9V 的峰值储备空间驱动 ±100mA。双绞线可进行差分驱动，并在高达 1MHz 频率具有 –70dBc 的失真 (对于 ±40mA 峰值信号)。

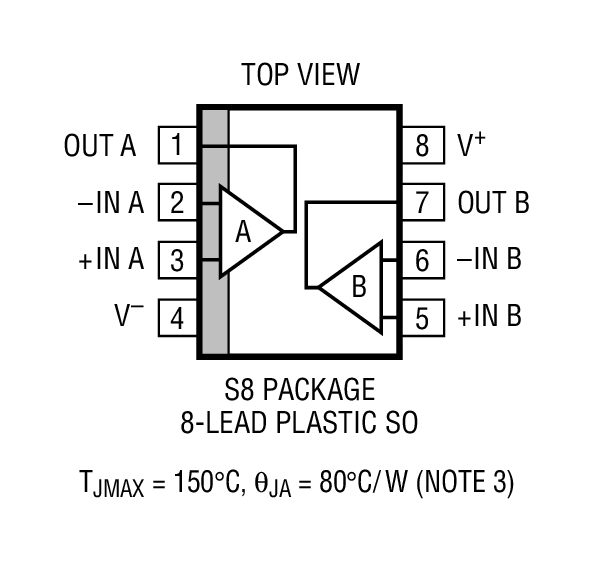

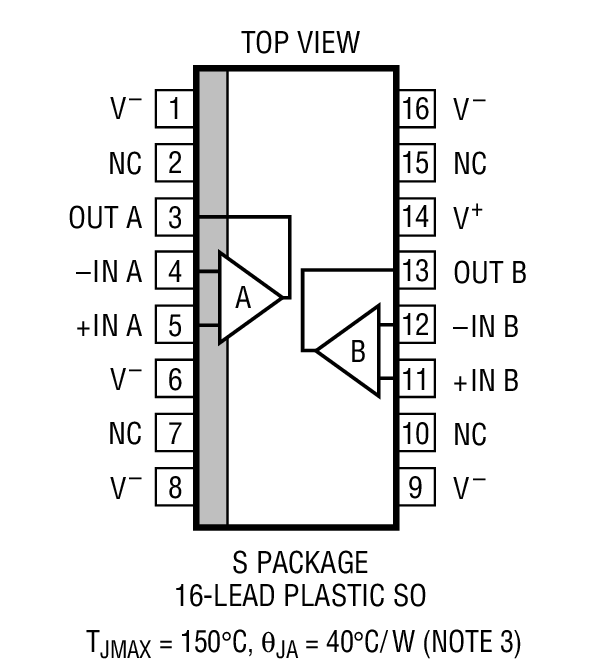

对于采用高达 ±15V 电源的操作，LT1497 可提供低热阻 16 引脚 SO 封装。而对于 ±5V 操作，该器件还可提供低热阻 SO-8 封装。LT1497 具有热限制和电流限制电路，可保护器件免受故障情况的损坏。
LT1497 运用凌力尔特 (现隶属 ADI) 的互补双极型工艺制造。该器件具有衔接 LT1229 和 LT1207 双通道电流反馈放大器之性能的特性。LT1229 具有 30mA 输出驱动电流、100MHz 带宽和 12mA 电源电流。LT1207 则拥有 250mA 输出驱动电流、60MHz 带宽和 40mA 电源电流。
应用

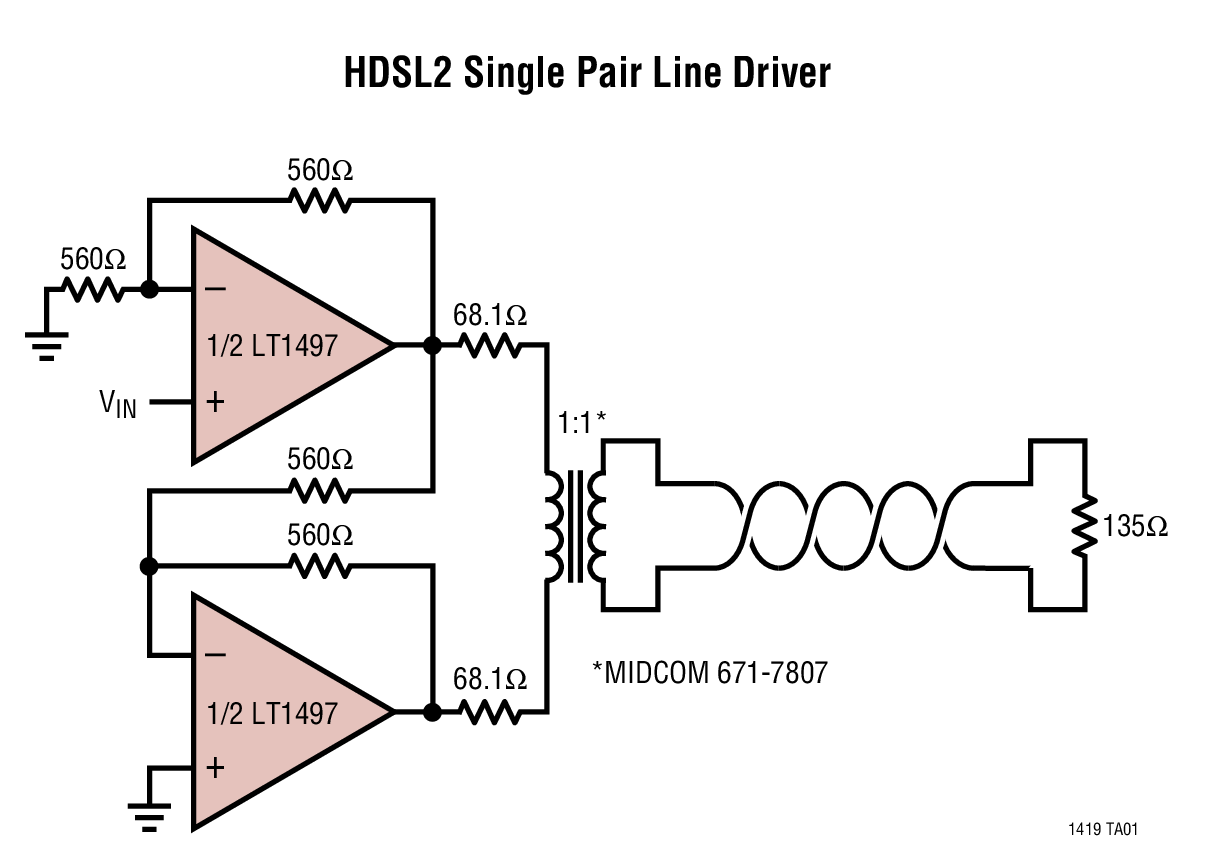

- 双绞线驱动器
- 视频放大器
- 电缆驱动器
- 测试设备放大器
- 缓冲器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LT1497
