概览
优势和特点
- 输入偏置电流:
- 2pA 最大值 (LT1462A)
- 20pA 最大值 (LT1462、LT1463)
- 每个放大器的电源电流:45μA (最大值)

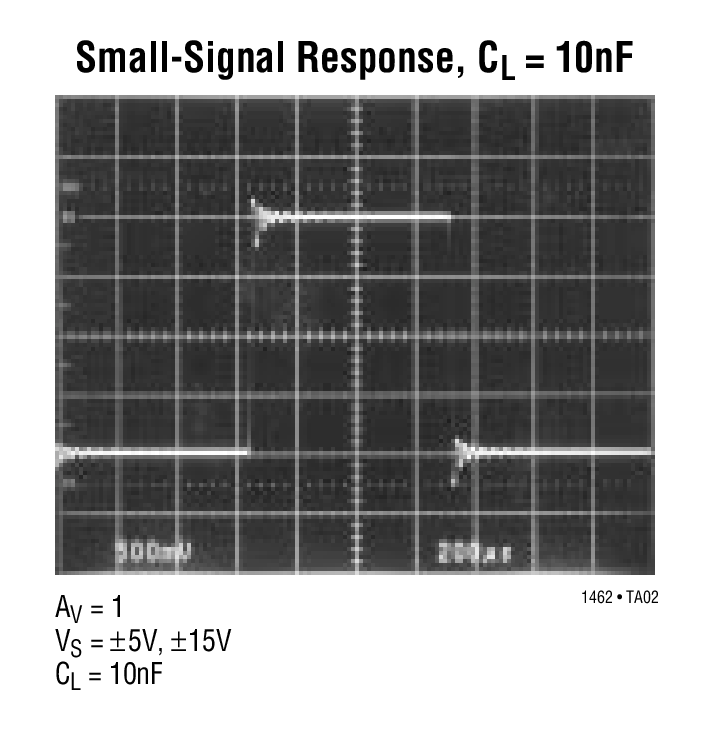

- 对于高达 10nF 的 C-Load™ 可实现稳定的单位增益
- 输入共模范围包括正电源轨
- 提供了采用 ±5V 和 ±15V 电源时的保证规格
- 增益带宽乘积:175kHz (典型值)
- 转换速率:0.13V/μs (典型值)
- 有保证的匹配规格指标

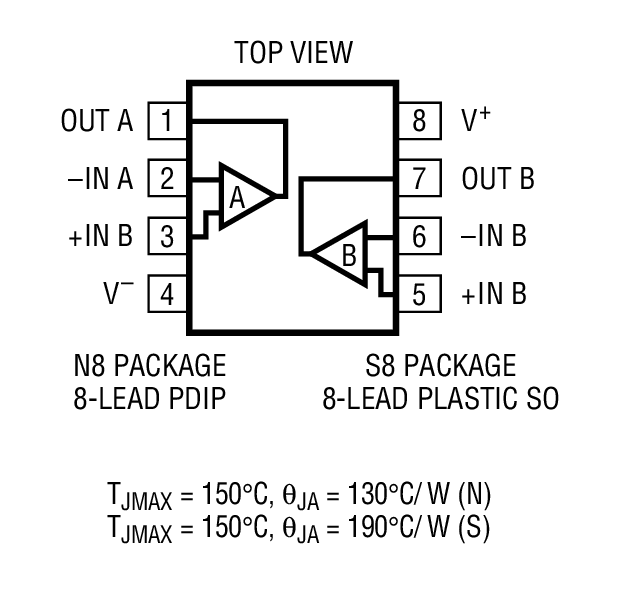

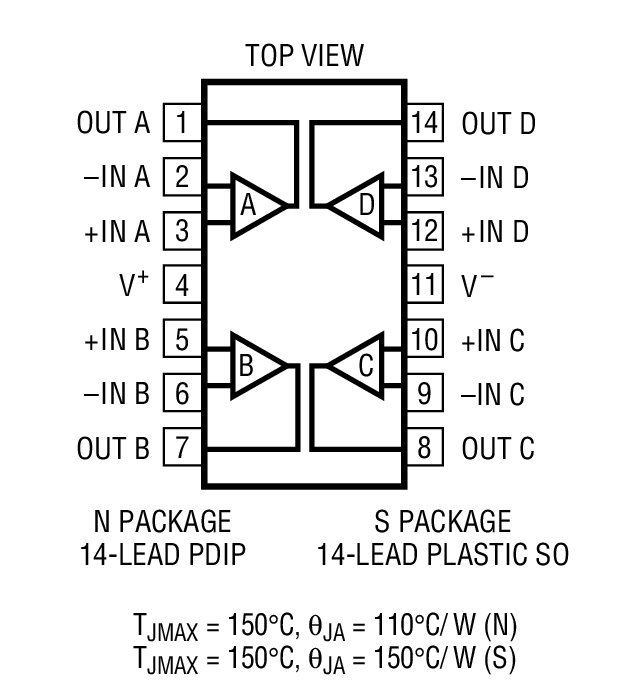

- 标准引出脚配置:SO-8、SO-14 封装
产品详情
LT®1462 (双通道) 和 LT1463 (四通道) 是一批可为高达 10nF 的容性负载提供微微安培输入偏置电流 (典型值为 1pA) 和单位增益稳定性的微功率运放 (每个放大器的最大电源电流为 45μA)。输出能够将一个 10k 负载摆动至任一个电源的 1.5V 之内,就像那些所需电源电流高出一个数量级的运放一样。这种独特的性能组合使 LT1462 / LT1463 非常适合于很宽的输入和输出阻抗范围。
在 LT1462 / LT1463 的设计和测试中,重点特别放在了优化低成本 SO-8 封装 (双通道) 和 14 引脚 SO 封装 (四通道) 中的性能上 (针对 ±15V 和 ±5V 电源)。输入共模范围包括正电源轨。转换速率 (0.08V/μs 最小值) 和增益带宽乘积 (125kHz 最小值) 经过了全面测试。另外,还提供了一组完整的匹配规格指标。
应用
- 电池供电型系统
- 光电流放大器
- 低频、微功率有源滤波器
- 低压降跟踪及保持电路
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
工具及仿真模型

LTspice中提供以下器件型号:
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
LT1462ACN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
LT1462ACS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
LT1462ACS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
LT1462CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
LT1462CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
LT1462CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
Wafer Fabrication Data | R040 Reliability Data |
