概览
优势和特点
- 可处理 10,000pF 的容性负载
- 450μV 最大失调电压

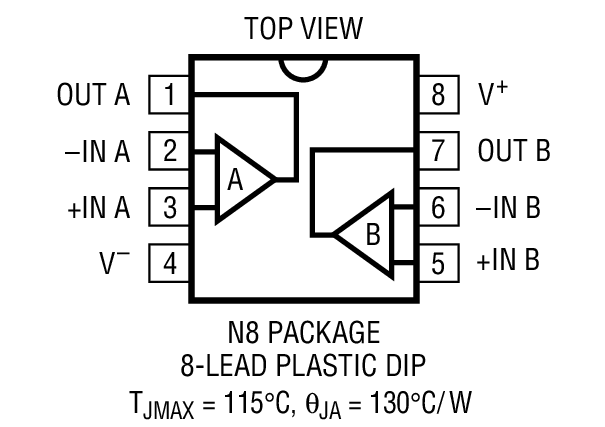

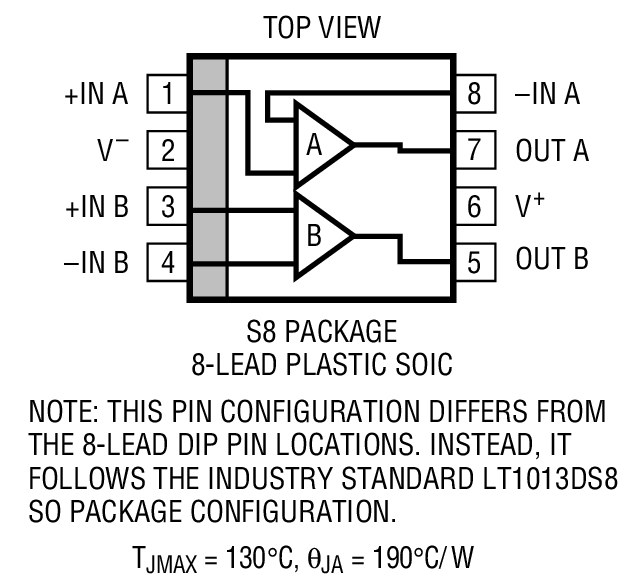

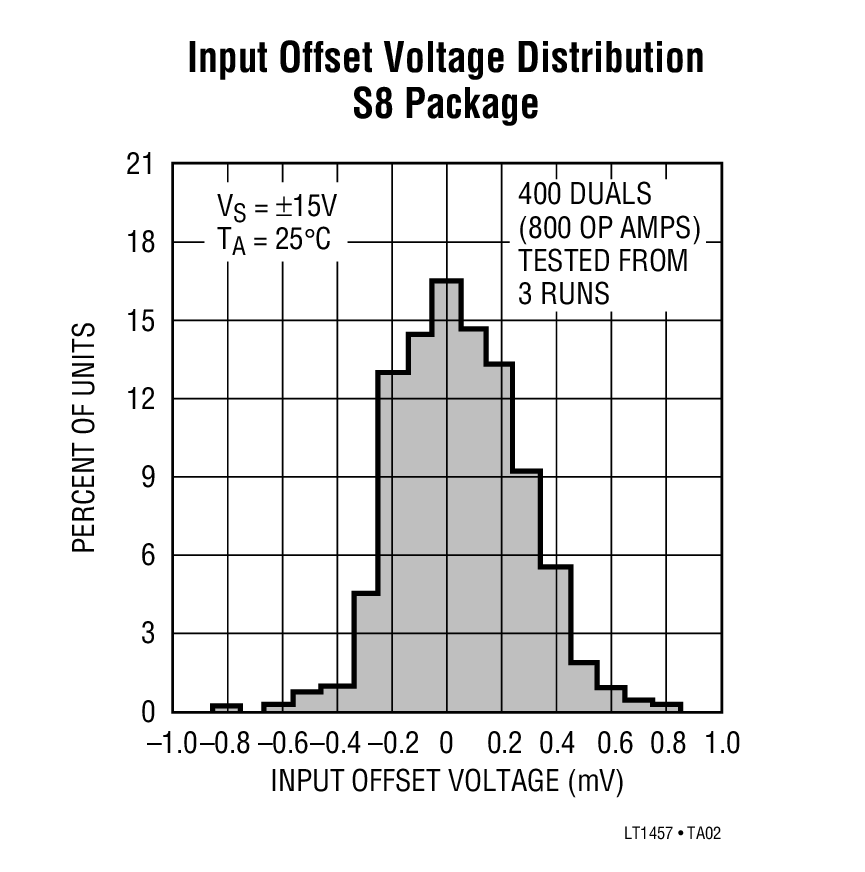

- 1200μV 最大失调电压 (采用 S8 封装)
- 50pA 偏置电流 (在 70°C)
- 13nV/√Hz电压噪声
- 4V/μs 转换速率
- 4μV/°C 漂移
- 130dB 通道隔离度
产品详情
LT®1457 是一款双通道、JFET 输入运放，专为处理大的容性负载并实现精准性能而优化。
精准度规格指标包括 220μV 失调电压 (采用塑料封装和表面贴装型封装)。在 70°C 时输入偏置电流为 50pA，输入失调电流为 20pA。通道隔离度为 130dB。
凌力尔特 (现隶属 ADI) 提供的其他双通道 JFET 输入运放包括 LT1057，其速度是 LT1457 的 3 倍，但是因此付出的代价是容性负载处理能力明显下降；和具有 4.5nV/√Hz电压噪声的 LT1113。
应用
- 采样及保持 (驱动大的保持电容器)
- A/D 和 D/A 转换器
- 光电二极管放大器
- 电压至频率转换器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
