LT1413

量产

单电源、双通道精准型运算放大器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

单电源操作：

  • 输入可变至地电位以下
  • 输出可在吸收电流时摆动至地电位
  • 无需下拉电阻器
  • 相位倒置保护

在 5V、0V 时低成本等级器件的规格指标：

  • 280μV 最大失调电压
  • 380μV 最大失调电压 (采用 S8 封装)
  • 0.8nA 最大失调电流
  • 每个放大器的最大电源电流为 480μA
  • 0.5μV/°C 漂移
  • 1,400,000 电压增益
  • 950kHz 增益-带宽乘积
  • 0.5μVP-P，0.1Hz 至 10Hz 噪声

LT®1413 是凌力尔特 (现隶属 ADI) 业界标准 LT1013 双通道、单电源运放的一款低成本的升级版本。LT1413 专为单 5V 应用而优化，但是为了完整起见还提供了 ±15V 规格。

在 LT1413 的设计中，尤其重视低成本塑料封装和 SO-8 封装性能：实现的诸多规格指标当中包括 60μV 失调电压、0.1nA失调电流、在 330μA 电源电流条件下超过 10mA 的输出电流、以及 140dB 的通道隔离度 … 等等。

可提供其他双电源、单电源放大器以补充 LT1413 系列：与 LT1413 相比，微功率 LT1078 的电源电流低 10 倍，而速度性能则低了 4.5 倍。与此相反，LT1211、LT1213 和 LT1215 双通道器件则是电源电流比 LT1413 高 4~14 倍，但是速度性能也高出了 13~50 倍。



应用

  • 单电源系统
  • 两运放和三运放仪表放大器
  • 有源滤波器
  • 电池供电型系统
  • 应变仪和桥式放大器
LT1413
单电源、双通道精准型运算放大器

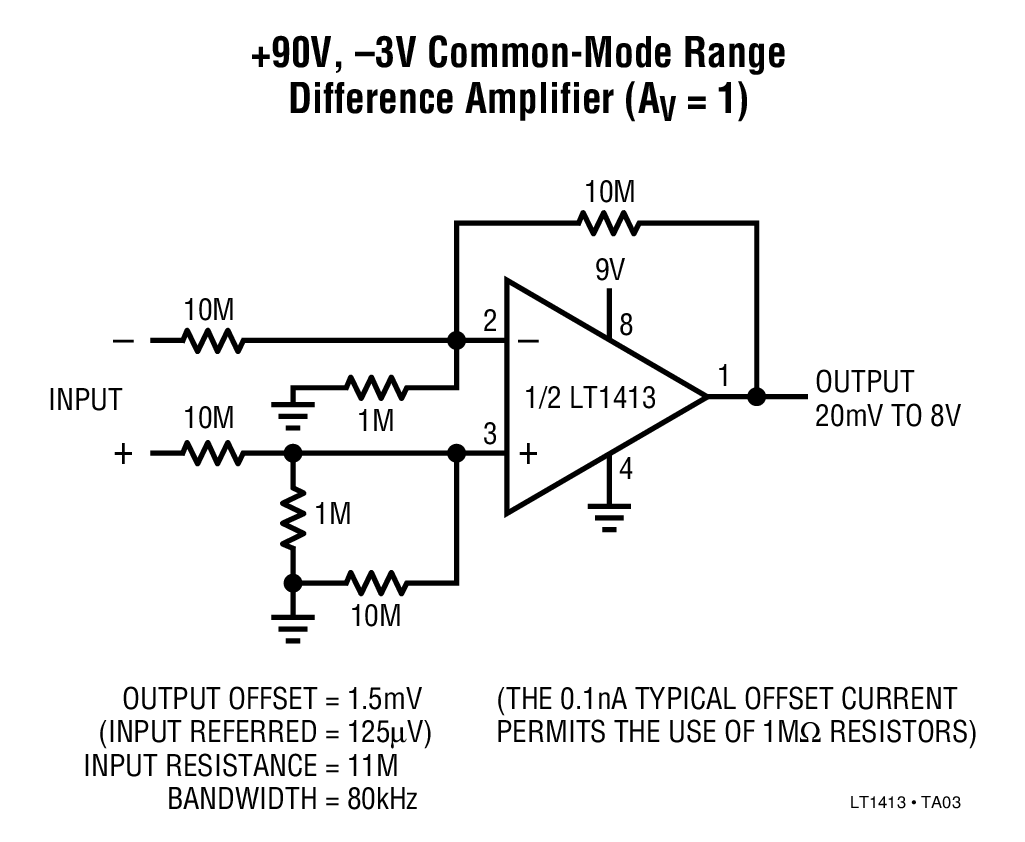

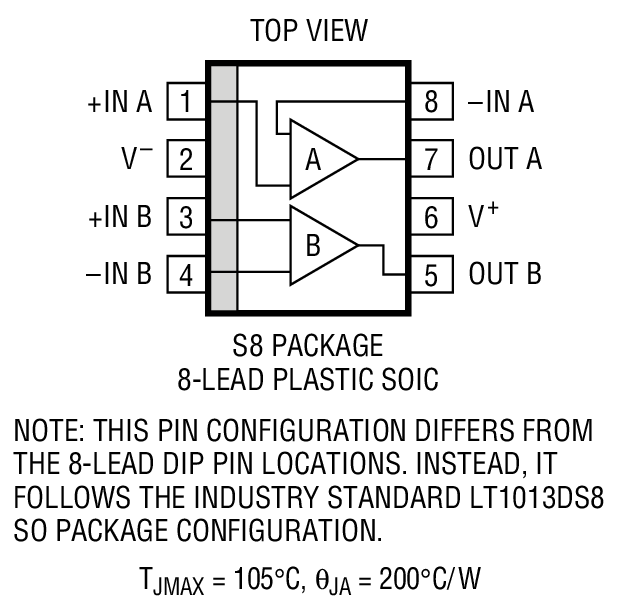

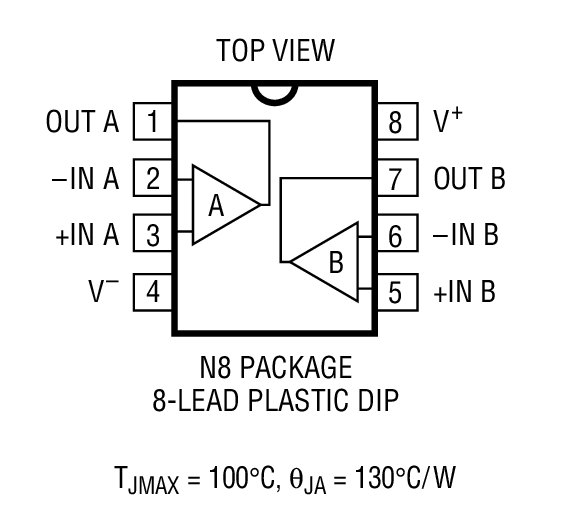

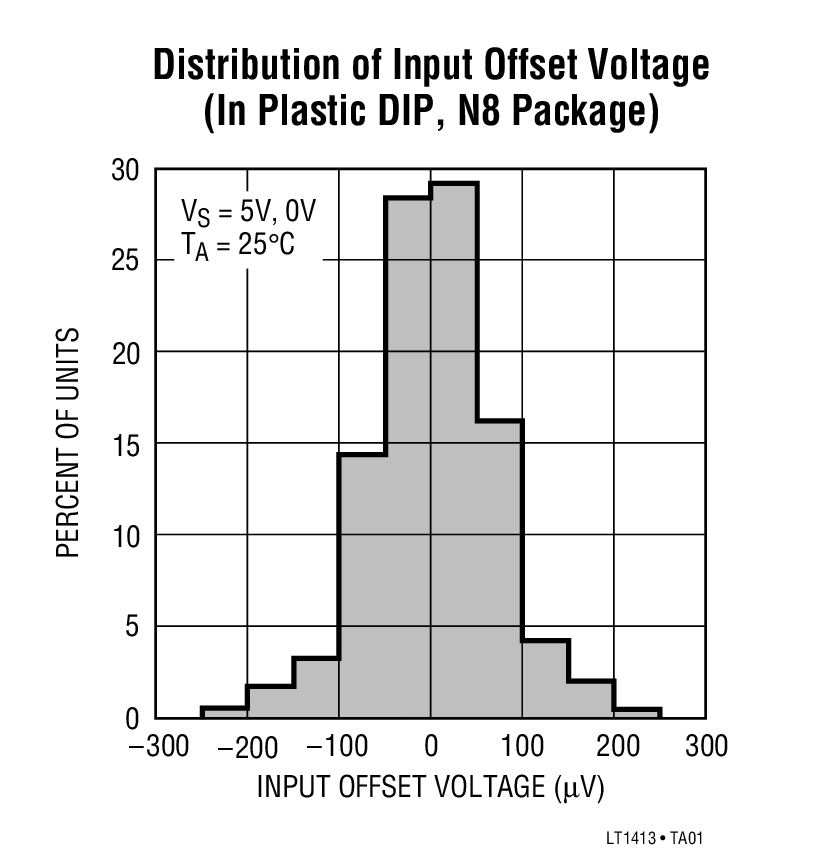

+90V, –3V Common-Mode Range Difference Amplifier (AV = 1) Distribution of Input Offset Voltage (In Plastic DIP, N8 Package) Product Package 1 Product Package 2
