LT1399

量产

具停机功能的低成本、三通道 300MHz 电流反馈放大器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 300MHz 带宽，采用 ±5V 电源 (AV = 1、2 和 –1)
  • 0.1dB 增益平坦度：150MHz (AV = 1、2 和 –1)
  • 在停机模式中完全关断，0μA 电源电流
  • 高转换速率：800V/μs
  • 宽电源范围：
    • ±2V (4V) 至 ±6V (12V) (LT1398 / LT1399)
    • ±2V (4V) 至 ±7.5V (15V) (LT1399HV)
  • 80mA输出电流
  • 低电源电流：每个放大器为 4.6mA
  • 快速接通时间：30ns
  • 快速关断时间：40ns
  • 16 引脚窄体 SO 封装 / 窄体 SSOP 封装

LT1399HV是LT1399的较高电压版本。LT1398是LT1399的双放大器版本。

LT1398/LT1399由所有4V至±6V单电源供电。LT1399HV由所有4V至±7.5V电源供电。

活动时，每个放大器消耗4.6mA电流。禁用时，每个放大器消耗零电源电流且其输出变为高阻抗。这些放大器仅在30ns内导通并在40ns内关断，使其非常适合扩频和便携式设备应用。

LT1398/LT1399/LT1399HV采用凌力尔特专有互补双极性工艺制造。LT1399/LT1399HV为LT1260的引脚对引脚升级版，针对±5V/±7.5V电源供电进行了优化。

应用
  • RGB 电缆驱动器
  • LCD 驱动器
  • 扩频放大器
  • MUX 放大器
  • 复合视频电缆驱动器
  • 便携式设备
LT1399
具停机功能的低成本、三通道 300MHz 电流反馈放大器

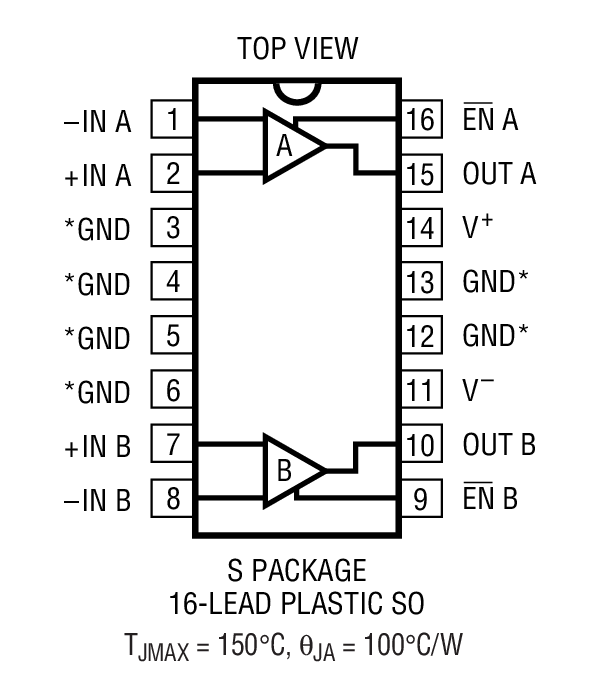

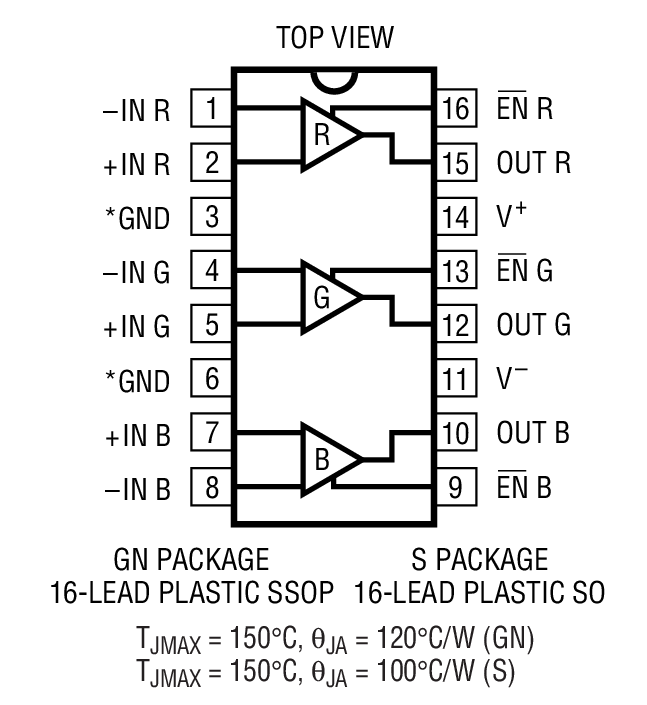

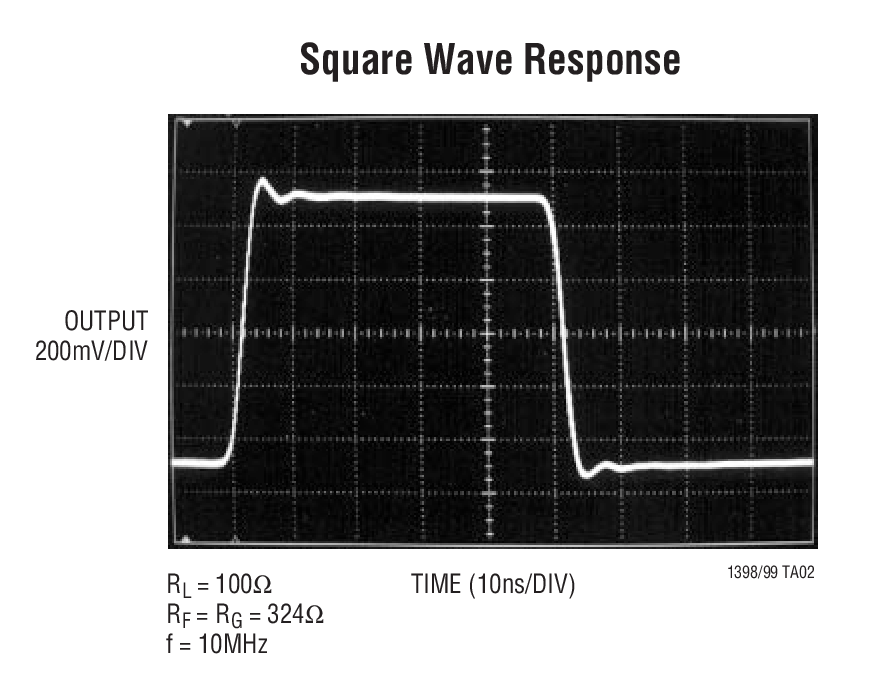

3-Input Video MUX Cable Driver Square Wave Response Product Package 1 Product Package 2
