LT1394

7ns、低功率、单电源、接地检测比较器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性

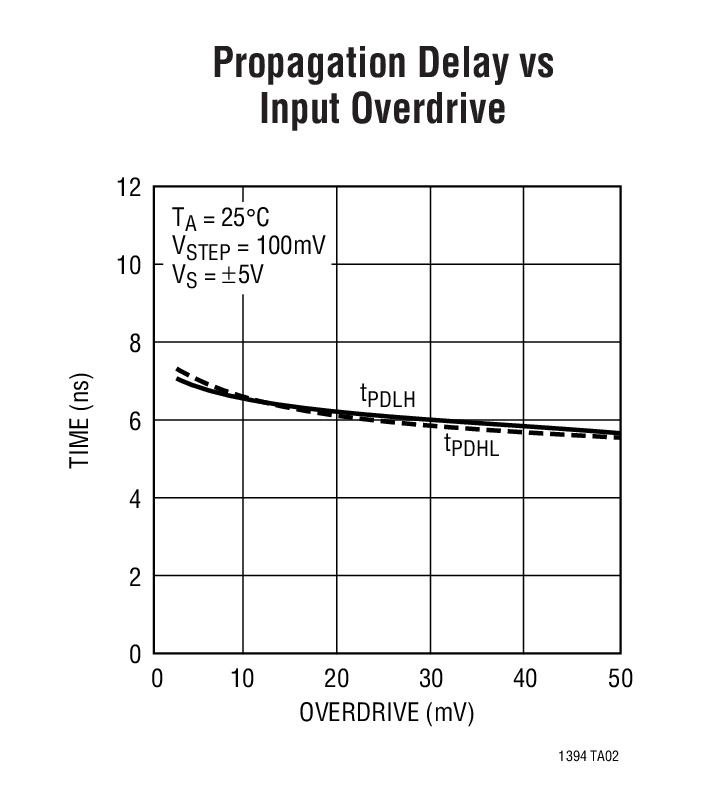

  • 超快 (UltraFast):7ns
  • 低功率:6mA
  • 低偏移电压:0.8mV
  • 可采用单 5V 电源或双 ±5V 电源工作
  • 输入共模扩展至负电源
  • 没有最小输入转换速率要求
  • 互补型 TTL 输出
  • 输入能够超过电源电压而不发生相位反转
  • 引脚与LT1016、LT1116 和 LT1671 相兼容
  • 输出锁存能力

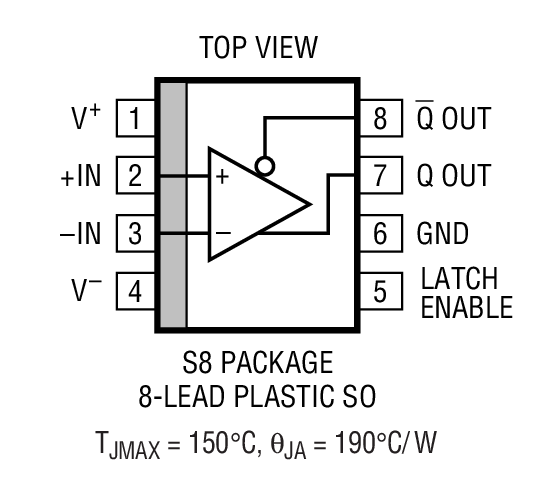

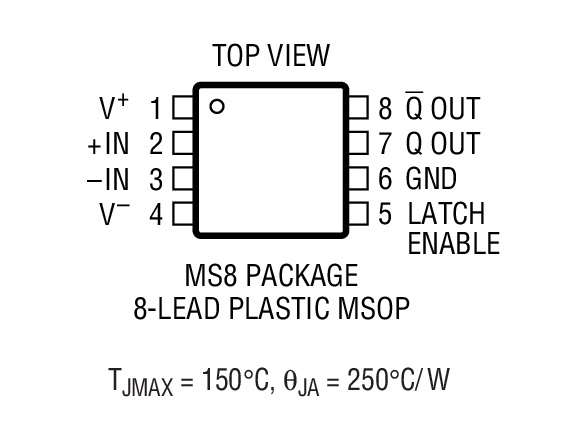

  • 采用 8 引脚 MSOP 和 SO 封装

更多细节
show more Icon

LT®1394 是一款具有互补型输出和锁存器的超快 7ns 比较器。输入共模范围从正电源以下 1.5V 扩展到低至负电源轨。与 LT1016、LT1116 和 LT1671一样,该比较器具有专为直接连接至 TTL 或 CMOS 逻辑电路而设计的互补型输出。LT1394 可以采用单 5V 电源或双 ±5V 电源供电运作。低偏移电压规格和高增益使得 LT1394 能够在精准型应用中使用。

LT1394 专为改善众多工作条件下的速度和稳定性而设计。输出级在正负两个方向上均提供了有源驱动,以使 TTL、CMOS 或无源负载获得最大速度,并具有极小的交叉传导电流。与其他的快速比较器不同,LT1394 即使在输入信号穿过有源区缓慢移动时也保持稳定,从而免除了规定一个最小输入转换速率的需要。

LT1394 具有一个可兼容 TTL/CMOS 的内部锁存器,用于在输出上保留输入数据。只要 LATCH 引脚保持高电平,该锁存器就保存数据。诸如增益、偏移和负电源电流等器件参数不会受到负电源电压变化的显著影响。


Applications

  • 高速 A/D 转换器
  • 零交叉检测器
  • 开关稳压器的电流检测
  • 扩展范围电压 (V) / 频率 (F) 转换器
  • 快速脉冲振幅 / 宽度鉴别器

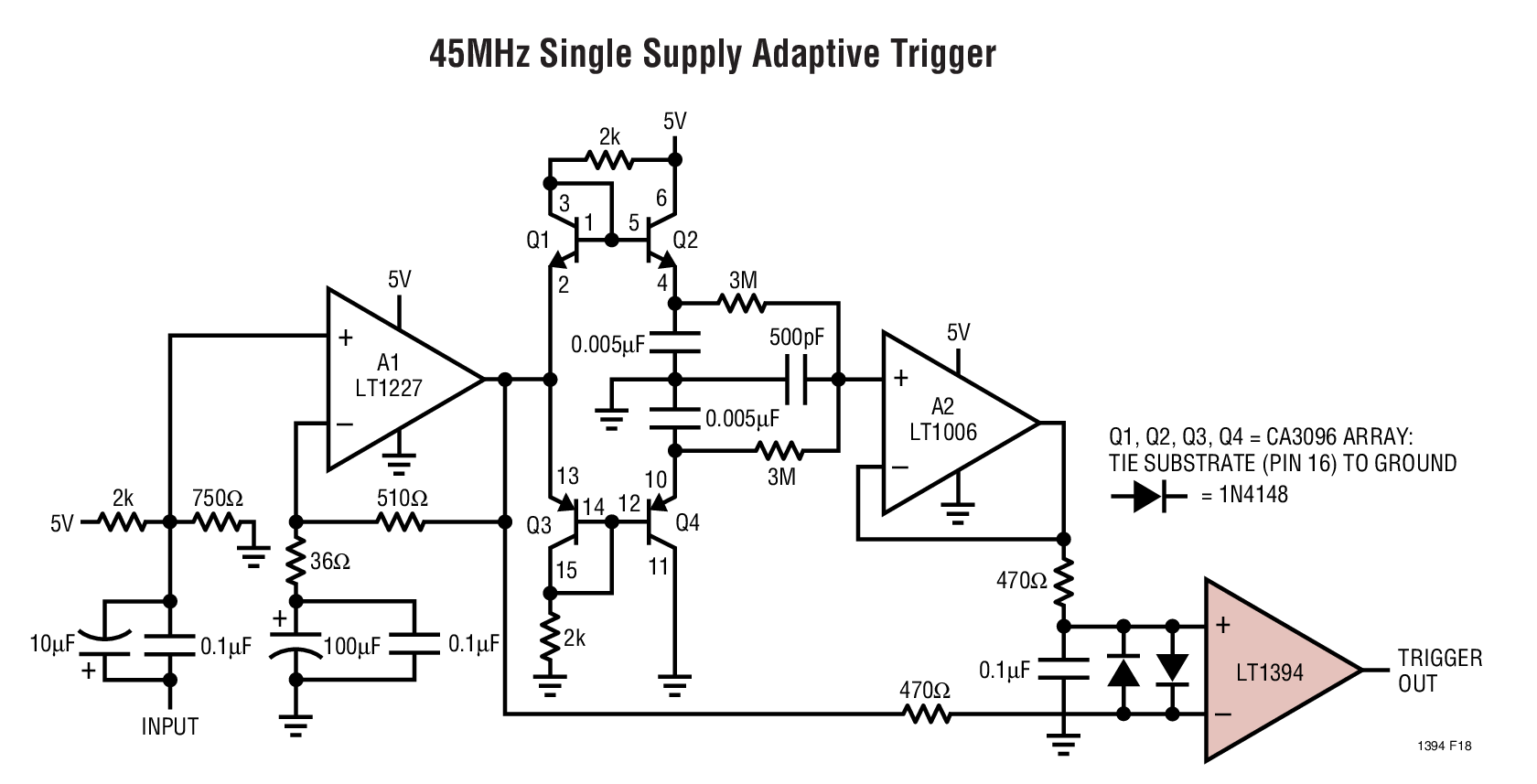

  • 高速触发器
  • 线路接收器
  • 高速采样电路
