概览

优势和特点

  • 50MHz 增益带宽
  • 800V/μs 转换速率
  • 5mA 最大电源电流
  • 9nV/√Hz 输入噪声电压
  • 具稳定的单位增益
  • C-Load 运放可驱动全容性负载
  • 1mV 最大输入失调电压
  • 1μA 最大输入偏置电流
  • 250nA 最大输入失调电流
  • 驱动 500Ω 负载时的最小输出摆幅为 ±13V
  • 驱动 150Ω 负载时的最小输出摆幅为 ±3.2V
  • 4.5V/mV 最小 DC 增益,RL = 1k
  • 60ns 稳定时间至 0.1%,10V 阶跃
  • 0.2% 差分增益,AV = 2,RL = 150Ω
  • 0.3° 差分相位,AV = 2,RL = 150Ω
  • 规格在 ±2.5V、±5V 和 ±15V

产品详情

LT®1360 是一款高速、非常高转换速率运算放大器,具备卓越的 DC 性能。与具有相似带宽的同类器件相比,LT1360 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高 DC 增益。电路拓扑是一个具有电流反馈放大器之转换特性的电压反馈放大器。该放大器是一个具出色稳定特性的单增益级,从而使这个电路成为数据采集系统的理想选择。输出能够采用 ±15V电源把一个 500Ω 负载驱动至 ±13V,和采用 ±5V 电源把一个 150Ω 负载驱动至 ±3.2V。另外,这款放大器还能驱动任何容性负载,因而使其适用于缓冲器或电缆驱动器应用。

LT1360 隶属于一个快速、高性能放大器系列,该系列采用了这种独特的拓扑,并运用了凌力尔特公司 (现隶属 ADI) 先进的双极型互补制造工艺。如果需要 LT1360 的双通道和四通道放大器版本,请参见 LT1361 / LT1362 的产品手册。假如需要每个放大器的电源电流为 6mA 的 70MHz 放大器,请参阅 LT1363 和 LT1364 / LT1365 的产品手册。倘若需要具 12MHz 和 25MHz 带宽的较低电源电流放大器,则请查阅 LT1354 至 LT1359 的产品手册。可提供每款放大器的单通道、双通道和四通道版本。


应用

  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频及 RF 放大
  • 电缆驱动器
  • 数据采集系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

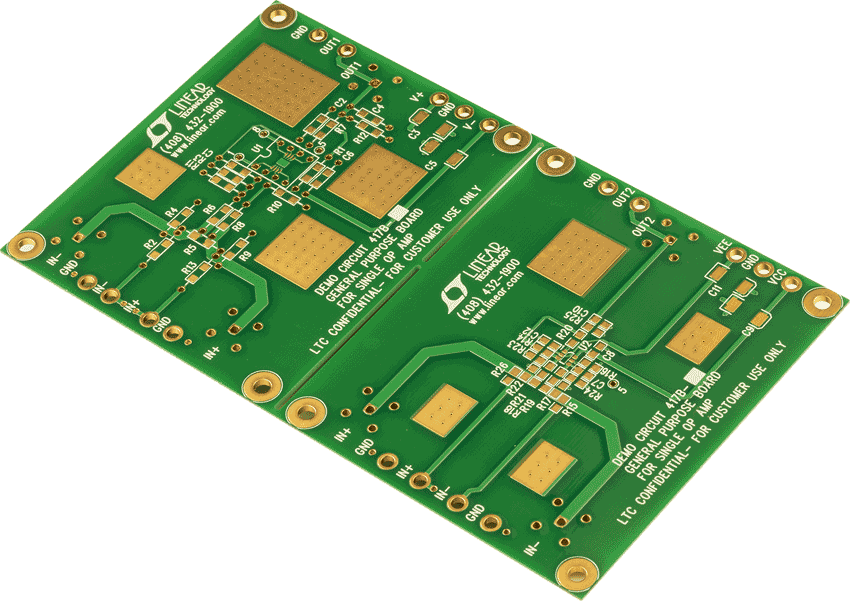

评估套件 (1)
