概览
优势和特点
- 3MHz 增益带宽

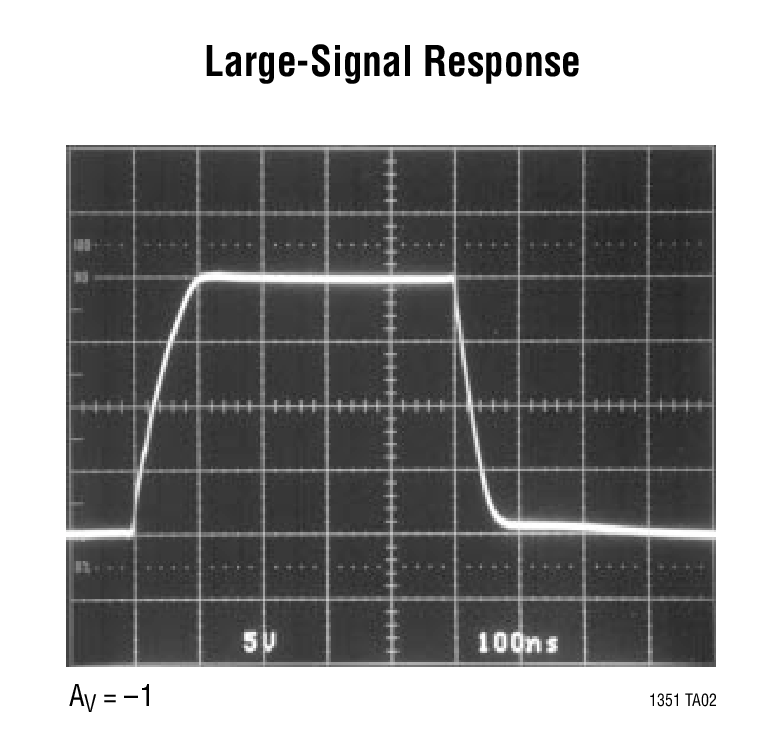

- 200V/μs 转换速率
- 250μA 电源电流
- 可提供纤巧型 MSOP 封装
- C-Load™ 运放可驱动全容性负载
- 具稳定的单位增益
- 省电的停机功能
- 最大输入失调电压：600μV
- 最大输入偏置电流：50nA
- 最大输入失调电流：15nA
- 最小 DC 增益，RL = 2k：30V/mV
- 输入噪声电压：14nV/√Hz
- 稳定时间至 0.1%，10V 阶跃：700ns
- 稳定时间至 0.01%，10V 阶跃：1.25μs
- 驱动 1k 负载时的最小输出摆幅：±13V
- 驱动 500Ω 负载时的最小输出摆幅：±3.4V
- 规格在 ±2.5V、±5V 和 ±15V
产品详情

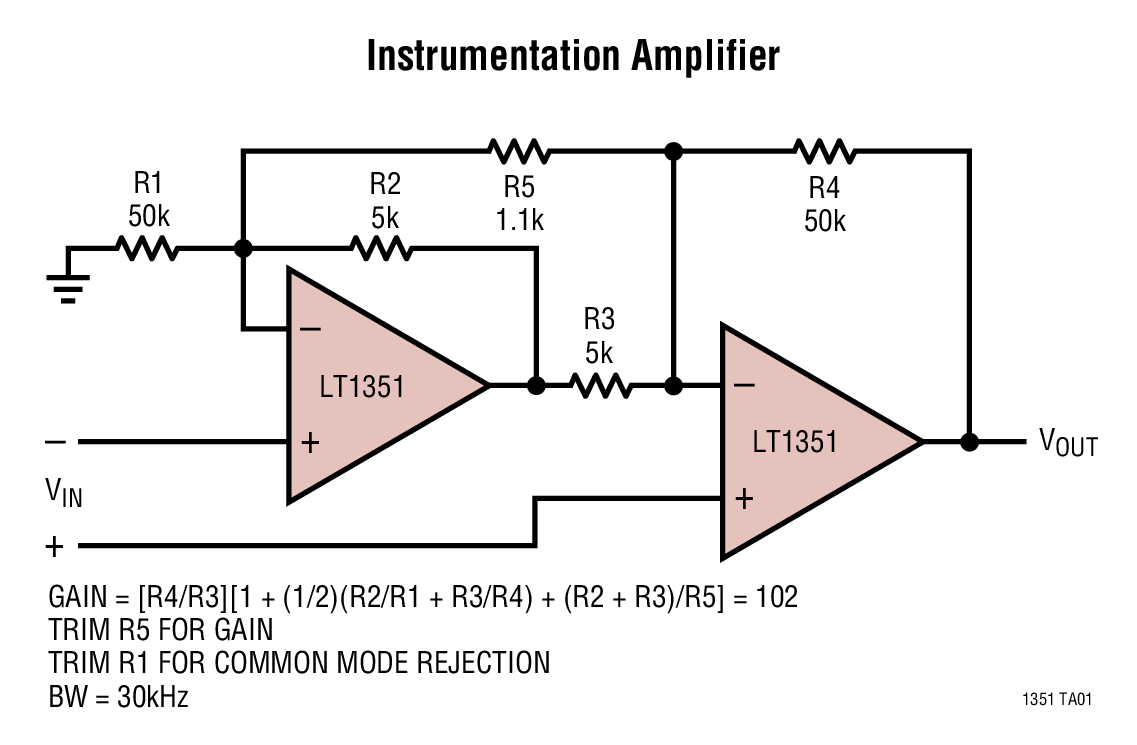

LT®1351 是一款低功率、高速、高转换速率运算放大器，其具备出色的 AC 和DC 性能。与具有相似带宽的同类器件相比，LT1351 拥有较低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。该电路把一个真正运算放大器中的电流反馈放大器之转换性能与匹配型高阻抗输入组合在一起。高转换速率可确保大信号带宽不会减少。该放大器是具有超群稳定特性的单增益级，从而使这个电路成为数据采集系统的理想选择。输出能够采用 ±15V电源把一个 1kΩ 负载驱动至 ±13V，和采用 ±5V 电源把一个 500Ω 负载驱动至 ±3.4V。另外，此电路还能在驱动任何容性负载时保持稳定，因而使其适用于缓冲器或电缆驱动器应用。
LT1351 隶属于一个快速、高性能放大器系列，该系列采用了这种独特的拓扑，并运用了凌力尔特公司 (现隶属 ADI) 先进的互补双极型制造工艺。如果需要 LT1351 的双通道和四通道放大器版本，请参见 LT1352 / LT1353 的产品手册。假如需要具较高电源电流的较高带宽器件，请查阅 LT1354 至 LT1365 的产品手册。可提供每款放大器的单通道、双通道和四通道版本。
应用- 电池供电型系统
- 宽带放大器
- 缓冲器
- 有源滤波器
- 数据采集系统
- 光电二极管放大器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R290 Reliability Data3/23/2018
-
DC417B - Demo Manual2/1/2012
-
High Voltage Amplifiers9/10/2013
工具及仿真模型
LTspice中提供以下器件型号：
LT1351
设计工具
模拟滤波器向导
使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

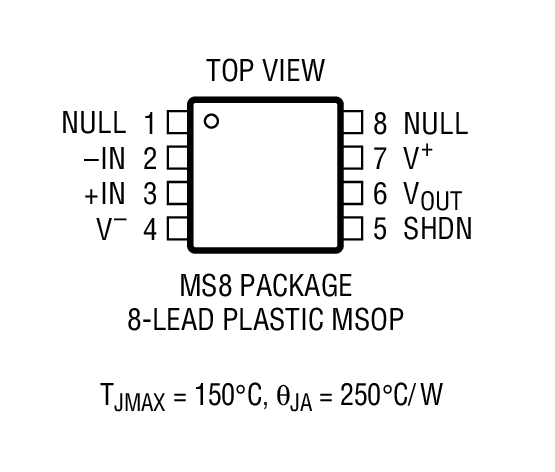

| LT1351CMS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1351CMS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |

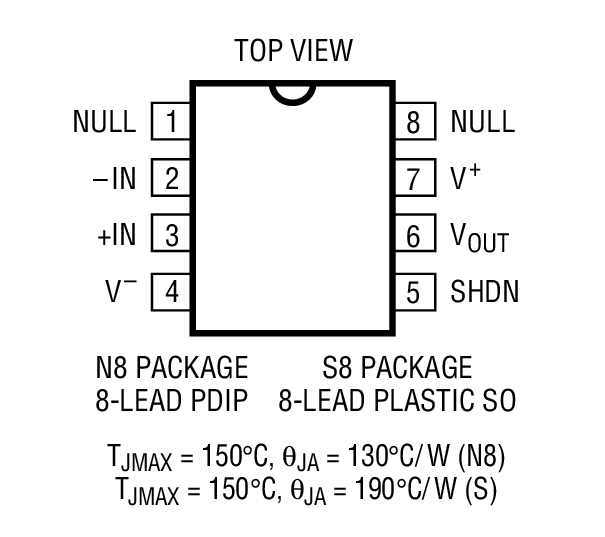

| LT1351CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1351CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1351CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R290 Reliability Data |
