概览

优势和特点

  • 低成本
  • 电流反馈放大器
  • 差分增益:0.03%,RL = 150Ω,VS = ±5V
  • 差分相位:0.28°,RL = 150Ω,VS = ±5V
  • 平坦至 30MHz,0.1dB
  • 90MHz 带宽 (采用 ±5V)
  • 宽电源范围:±2V (4V) 至 ±14V (28V)
  • 低功率:每个放大器为 60mW (在 ±5V)

产品详情

LT®1253 是一款面向视频应用的低成本双通道电流反馈放大器。LT1254 是 LT1253 的四通道版本。这两款放大器是完全隔离的 (电源引脚除外),因而拥有卓越的隔离度 (在 5MHz 时超过 94dB)。与单通道放大器相比,双通道和四通道放大器显著地降低了成本;插入的数量减少了,而且所需的电源旁路电容器较少。此外,双通道和四通道器件每个放大器的成本也低于单通道视频放大器。

LT1253 / LT1254 非常适合驱动诸如电缆和滤波器等低阻抗负载。这些放大器的宽带宽和高转换速率使得可以容易地在 PC 和工作站之间驱动 RGB 信号。LT1253 / LT1254 的卓越线性使其成为驱动复合视频信号的理想选择。

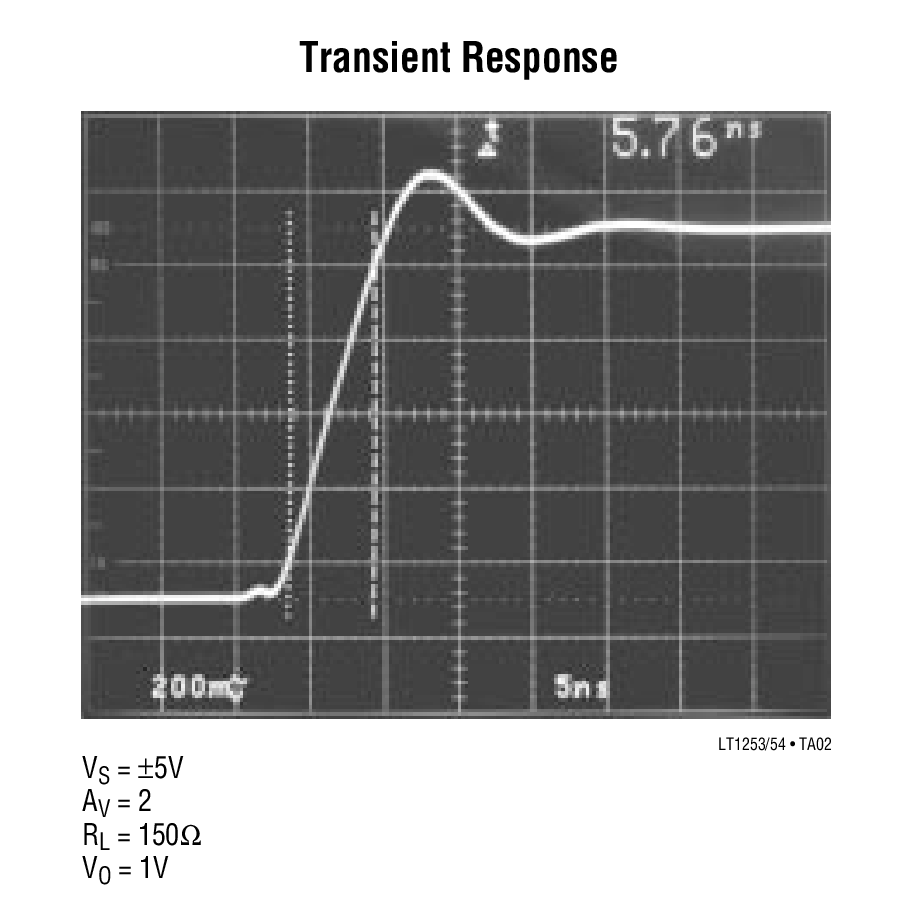

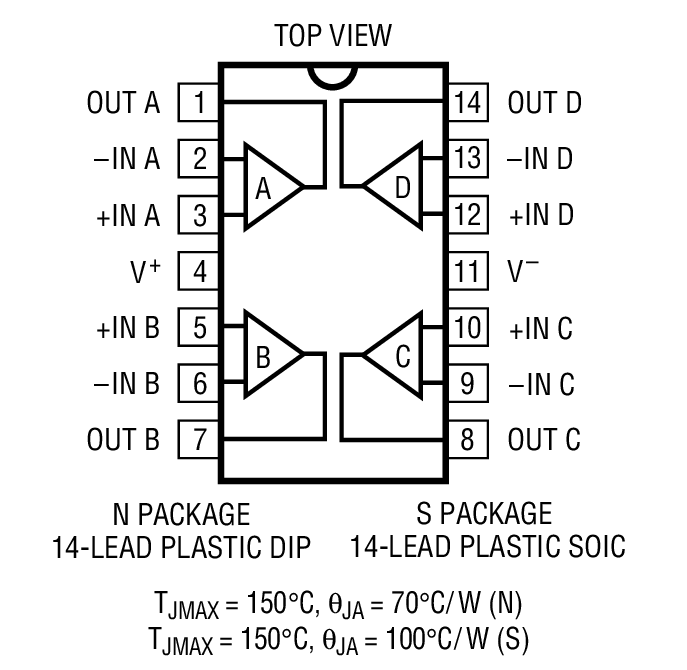

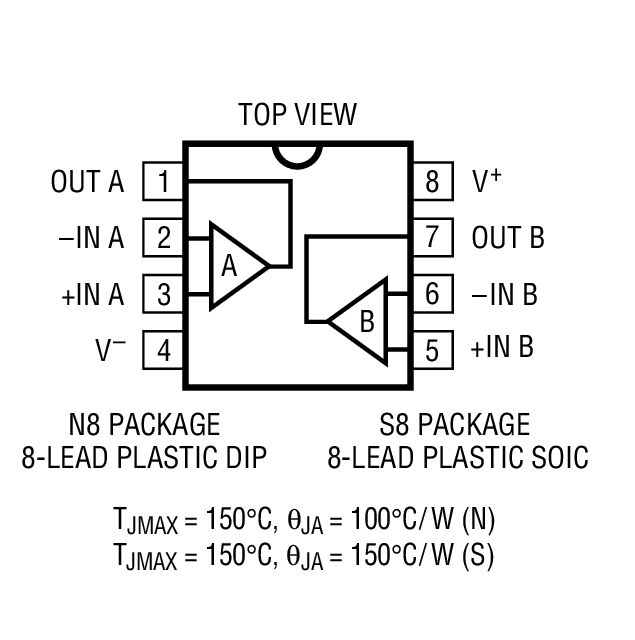

LT1253 采用 8 引脚 DIP 封装和 S8 表面贴装型封装。LT1254 可提供 14 引脚 DIP 封装和 S14 表面贴装型封装。这两款器件均具有业界标准的双通道和四通道运放引出脚配置。如果需要较高的性能,请参见 LT1229 / LT1230 的相关信息。


应用

  • RGB 电缆驱动器
  • 复合视频电缆驱动器
  • 中频 (IF) 级中的增益部件

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LT1253
