概览
优势和特点

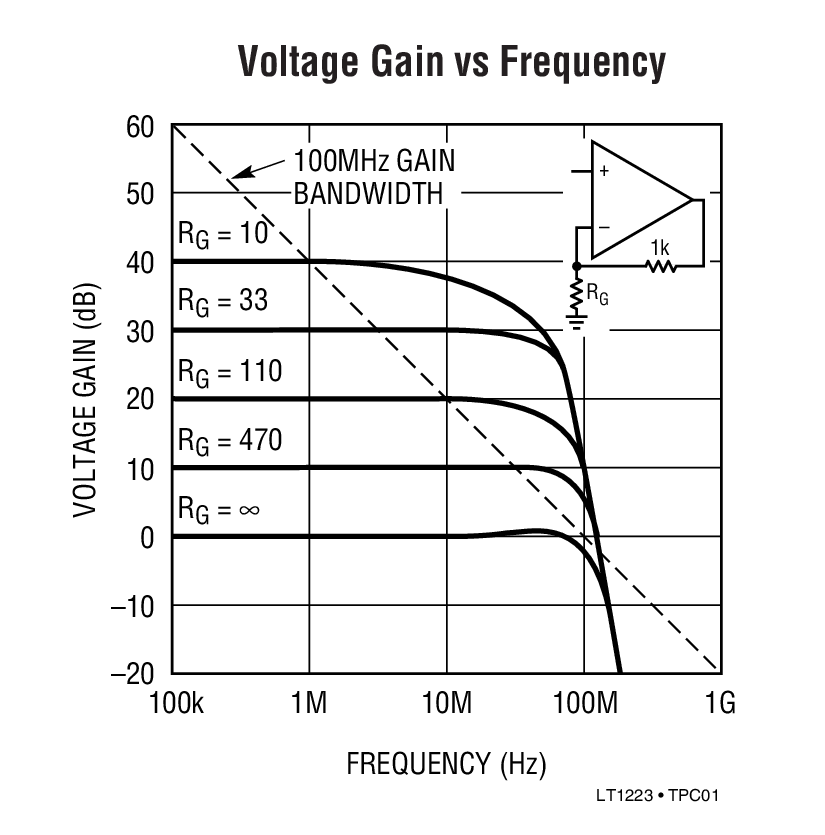

- 100MHz 带宽 (在 AV = 1)
- 1000V/μs 转换速率
- 宽电源范围：±5V 至 ±15V
- 1mV 输入失调电压
- 1μA 输入偏置电流
- 5MΩ 输入电阻
- 75ns 稳定时间至 0.1%
- 50mA 输出电流
- 6mA 静态电流

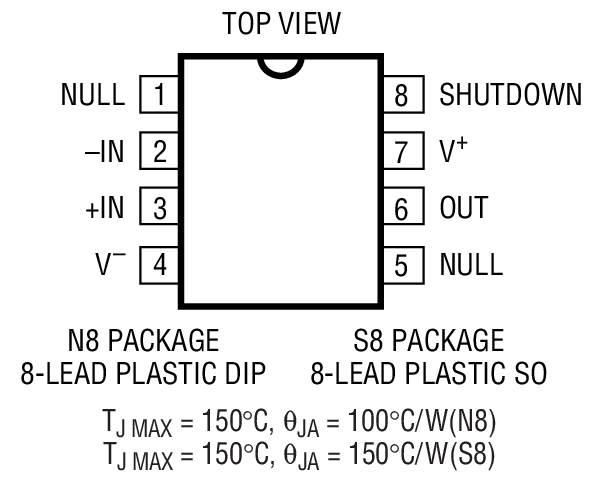

- 采用 8 引脚塑料 DIP 封装和 SO 封装
产品详情

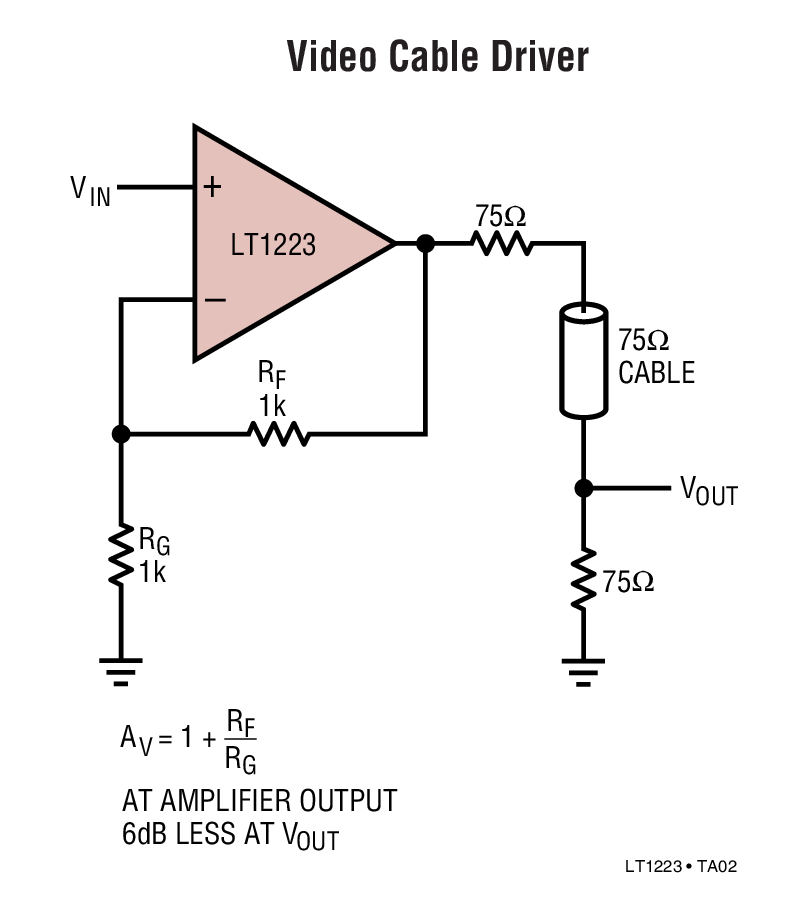

LT®1223 是一款 100MHz 电流反馈放大器，具有非常好的 DC 特性。LT1223 的 1000V/μs高转换速率、±15V 宽电源范围、和 ±50mA 大输出驱动电流使其非常适合通过双端接电缆驱动模拟信号。和传统运放不同，这款电流反馈放大器在高增益条件下具有高增益带宽。
LT1223 采用业界标准的引出脚配置，并能够升级许多较旧产品的性能。
LT1223 运用凌力尔特的专有互补双极型工艺制造。
Applications
- 视频放大器
- 缓冲器
- IF 和 RF 放大
- 电缆驱动器
- 8 位、10 位、12 位数据采集系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R164 Reliability Data3/23/2018
-
AN118 - High Voltage, Low Noise, DC/DC Converters6/17/2015
-
AN57 - Video Circuit Collection9/4/2008
-
AN70 - 100μV输出噪声的单片开关稳压器8/20/2007
-
AN47 - High Speed Amplifier Techniques8/20/2007
-
DC417B - Demo Manual2/1/2012
工具及仿真模型
LTspice中提供以下器件型号：
LT1223
