概览

优势和特点

  • 转换速率:50V/μs (典型值)
  • 增益-带宽乘积:23MHz (典型值)
  • 快速稳定至 0.01%
    • 2V 阶跃至 200µV:250ns (典型值)
    • 10V 阶跃至 1mV:480ns (典型值)
  • 在所有封装中均可提供卓越的 DC 精度
    • 输入失调电压:450µV (最大值)
    • 输入失调电压漂移:10µV/°C (最大值)
    • 输入失调电流:120nA (最大值)
    • 输入偏置电流:600nA (最大值)
    • 开环增益:1000V/mV (最小值)
  • 单电源操作
    • 输入电压范围包括地电位
    • 输出可在吸收电流的同时摆动至地电位
  • 低输入噪声电压:12.5nV/√Hz (典型值)
  • 低输入噪声电流:0.5pA/√Hz (典型值)
  • 规格在 3.3V、5V 和 ±15V
  • 大的输出驱动电流:30mA (最小值)
  • 每个放大器的低电源电流:6.6mA (最大值)

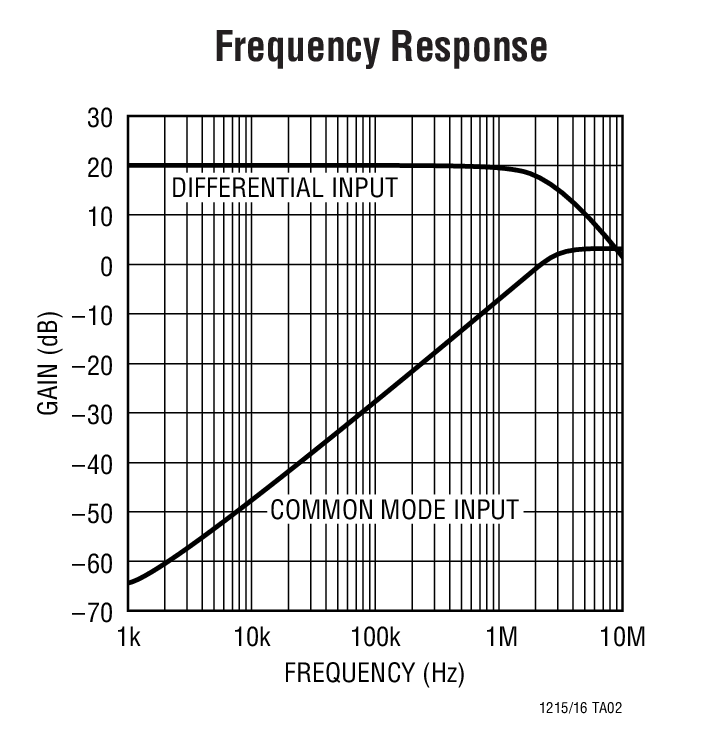

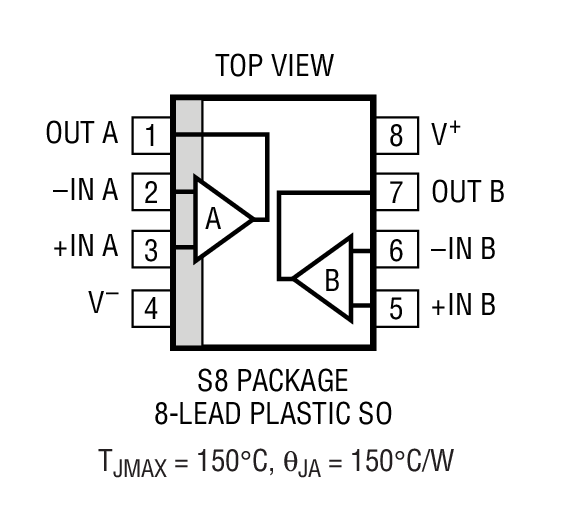

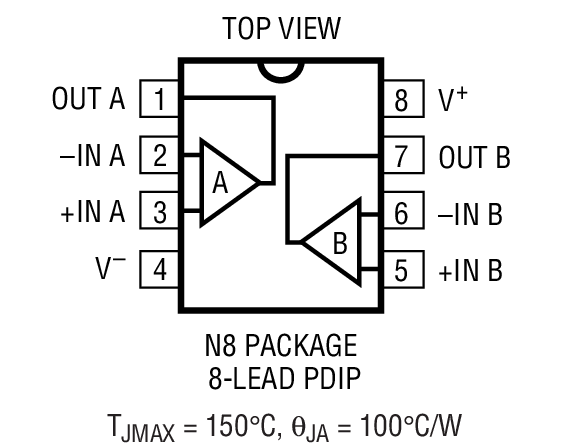

  • 双通道器件采用 8 引脚 DIP 封装和 SO-8 封装

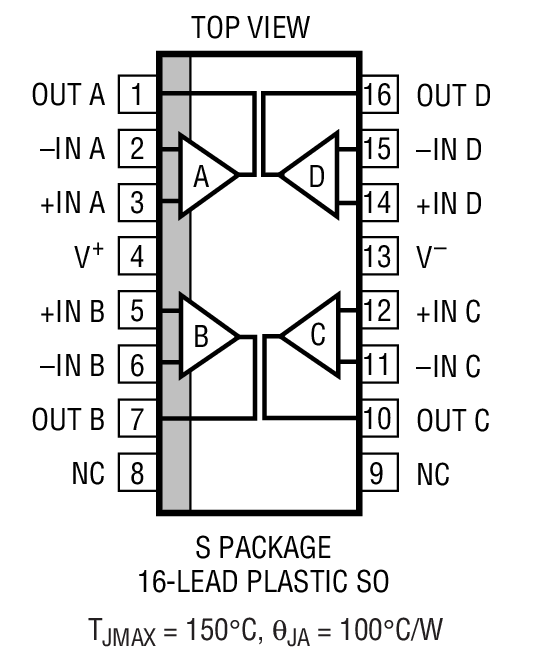

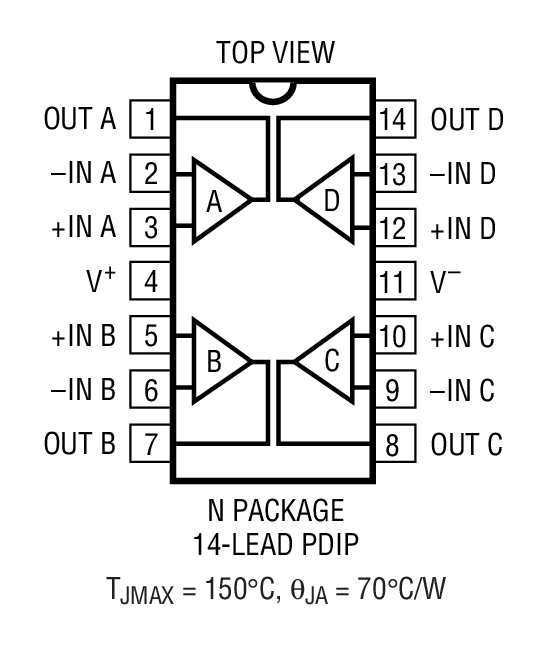

  • 四通道器件采用 14 引脚 DIP 封装和窄体 SO-16 封装
  • 注:对于需要较低转换速率的应用,请参见 LT1211 / LT1212 和 LT1213 / LT1214 的产品手册。

产品详情

LT®1215 是一款双通道、单电源精准运放,其具有一个 23MHz 增益-带宽乘积和一个 50V/μs 转换速率。LT1216 是同一款放大器的四通道版本。LT1215 / LT1216 的 DC 精度免除了大多数系统中所需的修整,同时可提供单电源放大器中并不常见的高频性能。

LT1215 / LT1216 采用任何高于 2.5V 和低于 36V (总值) 的电源工作。这两款放大器规格在单3.3V、单 5V 和 ±15V 电源,而且每个放大器仅需要 5mA 的静态电源电流。输入可以被驱动至电源电压范围以外,而不会导致损坏或输出的相位倒置。最小输出驱动电流为 30mA,非常适合驱动低阻抗负载。


应用

  • 2.5V 全标度 12 位系统:VOS ≤ 0.75 LSB
  • 10V 全标度 16 位系统:VOS ≤ 3 LSB
  • 有源滤波器
  • 光电二极管放大器
  • DAC 电流至电压放大器
  • 电池供电型系统
