LT1179

17μA 最大值、四通道、单电源、精准运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性

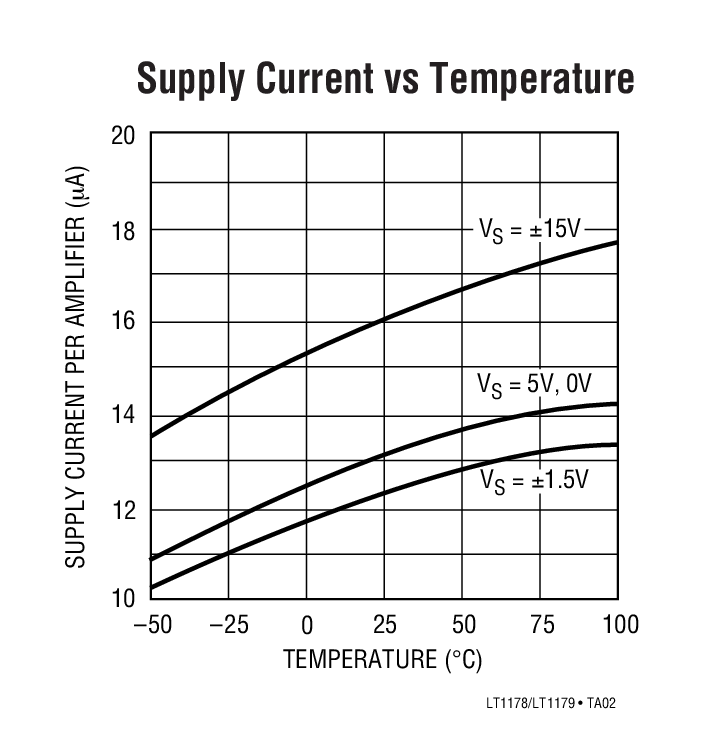

  • 每个放大器的最大电源电流为 17μA
  • 70μV 最大失调电压
  • 250pA 最大失调电流
  • 5nA 最大输入偏置电流
  • 0.9μVP-P 的 0.1Hz 至 10Hz 电压噪声
  • 1.5pAP-P 的 0.1Hz 至 10Hz电流噪声
  • 0.5μV/°C 失调电压漂移
  • 85kHz 增益带宽乘积
  • 0.04V/μs 转换速率
  • 单电源运作
    • 输入电压范围包括地电位
    • 输出可在吸收电流时摆动至地电位
    • 无需下拉电阻器
  • 输出可供应和吸收 5mA 负载电流

更多细节
show more Icon

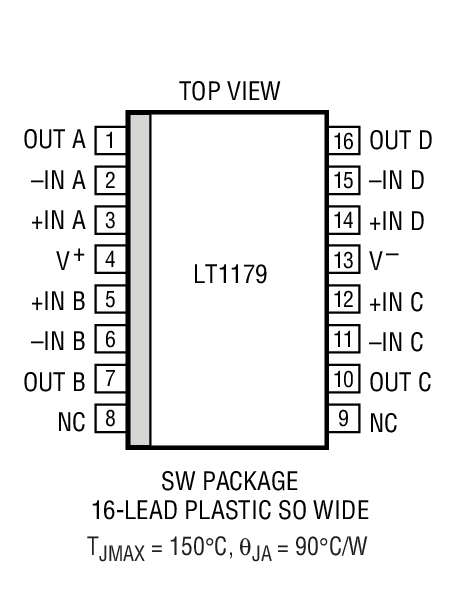

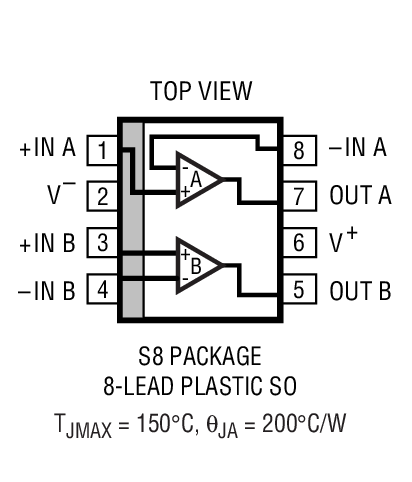

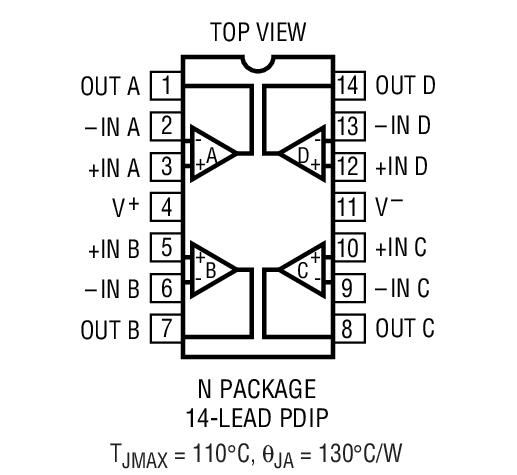

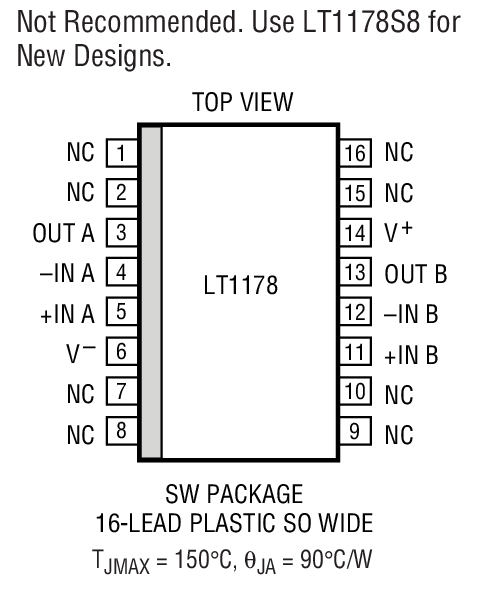

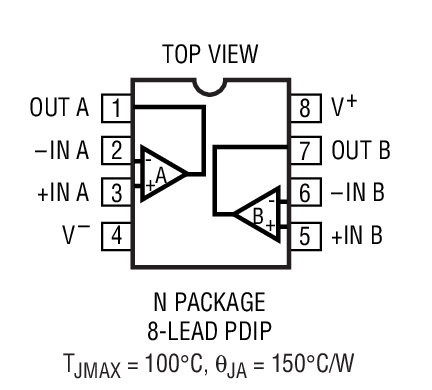

LT®1178 是一款采用标准 8 引脚配置的微功率、双通道运放;LT1179 是一款采用标准 14 引脚封装的微功率 4 通道运放。这两款器件均专为 5V 单电源操作进行了优化。另外,还提供了采用 ±15V 电源时的规格指标。

极低的电源电流与真正精准的规格指标组合在一起:失调电压为 30μV,失调电流为 50pA。这两个失调参数均具有低的温度漂移。1.5pAP-P 的电流噪声和微微安失调电流允许使用 MΩ 级的源电阻器,并不会引起严重的误差。考虑到低电源电流,0.9μVP-P 的电压噪声是相当低了。

LT1178 和 LT1179 均可采用单电源 (低至单节锂电池或两节 NiCd 电池) 供电运作。输入范围可至地电位以下。全 NPN 输出级可在吸收电流的同时摆动至地电位的几 mV 之内,并不需要耗电的下拉电阻器。

对于可接受高 3 倍之电源电流的应用,建议使用微功率 LT1077 单通道、LT1078 双通道和 LT1079 四通道运放。LT1077 / LT1078 / LT1079 具有明显更高的带宽、转换速率、较低的电压噪声和更好的输出驱动能力。


应用

  • 电池或太阳能供电型系统
    • 便携式仪表
    • 远端传感器放大器
    • 卫星电路
  • 微功率采样及保持
  • 热电偶放大器
  • 微功率滤波器
