概览
优势和特点

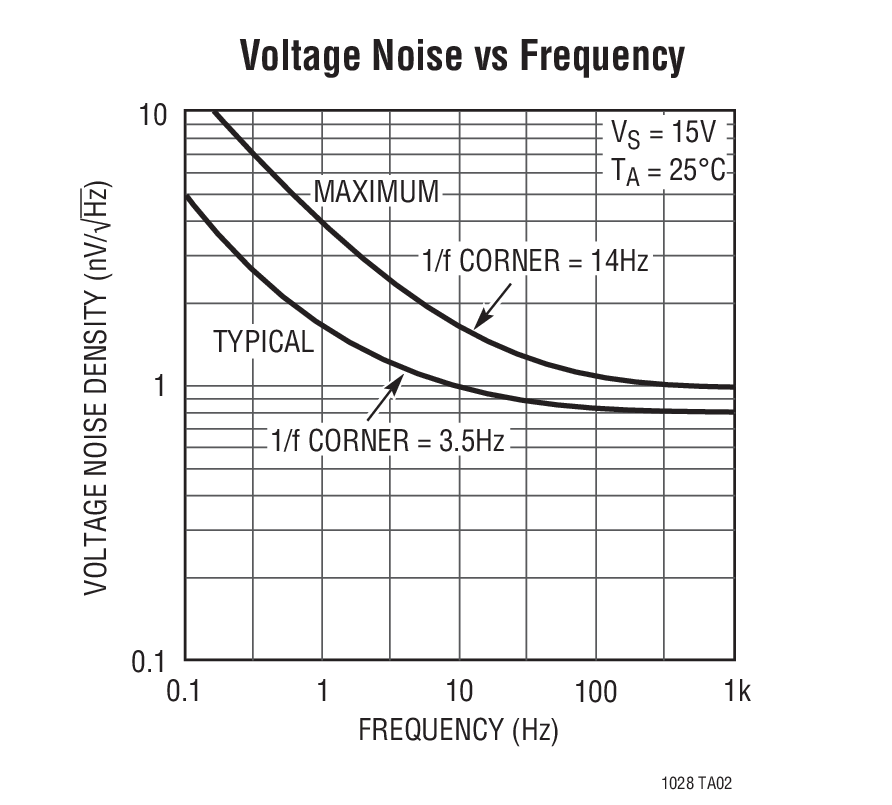

- 电压噪声
- 在 1kHz 时为 1.1nV/√Hz (最大值)
- 在 1kHz 时为 0.85nV/√Hz (典型值)
- 在 10Hz 时为 1.0nV/√Hz (典型值)
- 在 0.1Hz 至 10Hz 时为 35nVP-P (典型值)
- 电压和电流噪声经过了 100% 的测试
- 增益-带宽乘积
- LT1028：50MHz (最小值)
- LT1128：13MHz (最小值)
- 转换速率
- LT1028：11V/μs (最小值)
- LT1128：5V/μs (最小值)
- 失调电压：40μV (最大值)
- 温度漂移：0.8μV/ºC (最大值)
- 电压增益：7,000,000 (最小值)
- 采用 8 引脚 SO 封装
产品详情
LT®1028 (具数值为 –1 的稳定增益) / LT1128 (具数值为 +1 的稳定增益) 实现了卓越噪声性能的新标准 — 0.85nV/√Hz 1kHz 噪声和 1.0nV/√Hz 10Hz 噪声。这种超低噪声与出色的高速规格指标 (LT1028 的增益-带宽乘积为 75MHz，而 LT1128 则为 20MHz)、无失真输出、以及真正的高精度参数 (0.1μV/ºC 漂移、10μV 失调电压、30,000,000 电压增益) 组合在一起。尽管如此，LT1028 / LT1128 输入级只依靠接近 1mA 的集电极电流操作以实现低电压噪声，而输入偏置电流仅为 25nA。
LT1028 / LT1128 的电压噪声低于一个 50Ω 电阻器的噪声。因此，即使在非常低源阻抗换能器或音频放大器应用中，LT1028 / LT1128 对于总体系统噪声的影响也将可以忽略不计。
应用
- 低噪声频率合成器
- 高质量音频
- 红外探测器
- 加速度计和陀螺仪放大器
- 350Ω 桥接信号调理
- 磁性搜索线圈放大器
- 水听器放大器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LT1128
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

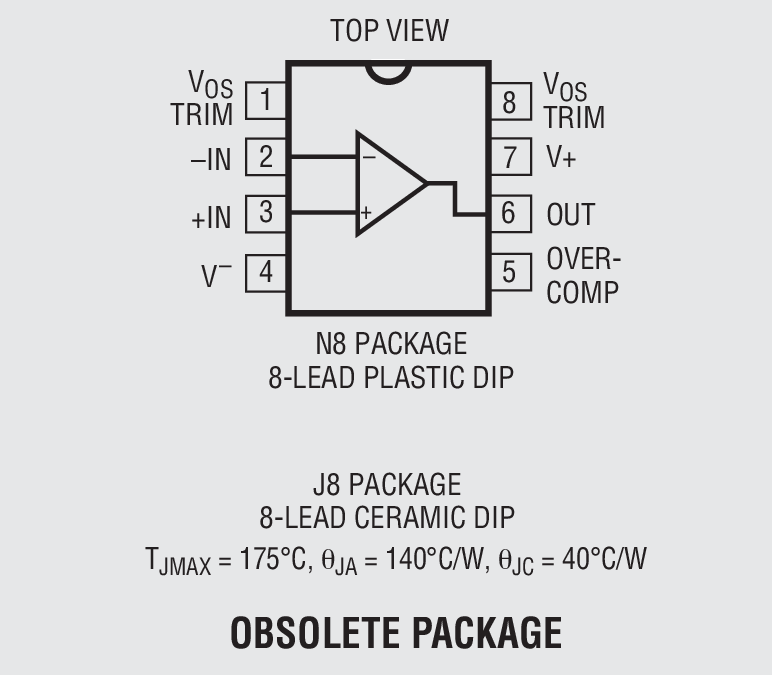

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1128ACN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1128CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1128CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1128CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R242 Reliability Data |
