概览
优势和特点

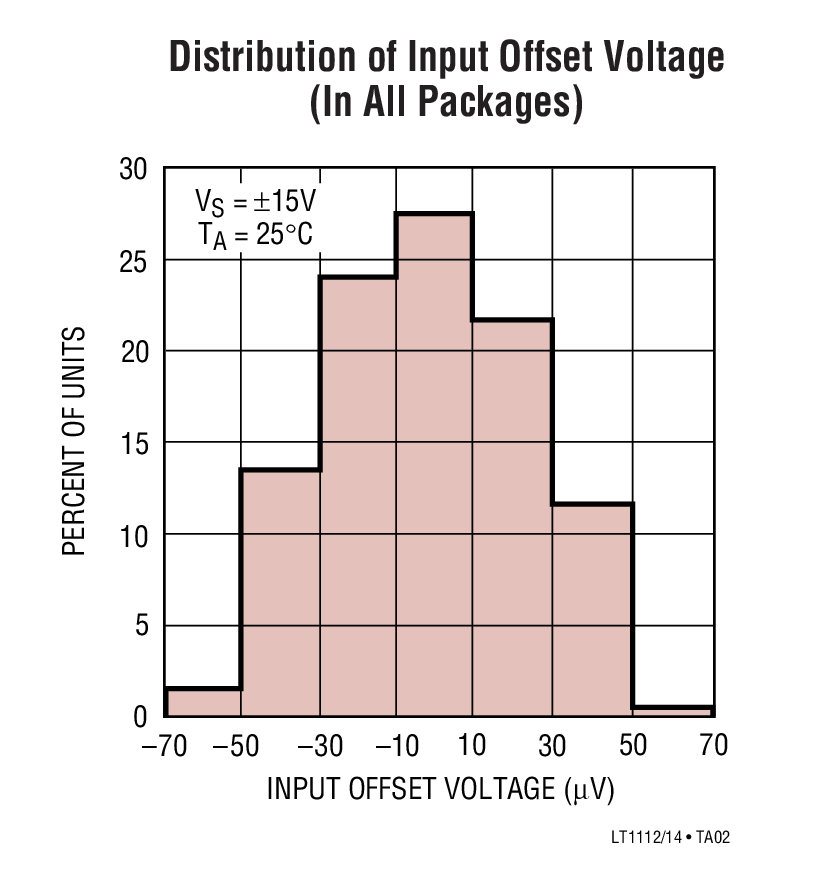

- 失调电压 – 最优等级：60μV (最大值)
- 失调电压 – 低成本等级 (包括表面贴装型双通道 / 四通道器件)：75μV (最大值)
- 失调电压漂移：0.5μV/°C (最大值)
- 输入偏置电流：250pA (最大值)
- 0.1Hz 至 10Hz 噪声：0.3μVP-P，2.2pAP-P
- 每个放大器的电源电流：400μA (最大值)
- CMRR：120dB (最小值)
- 电压增益：1,000,000 (最小值)
- 保证的规格指标 (采用 ±1.0V 电源)
- 保证的匹配规格指标

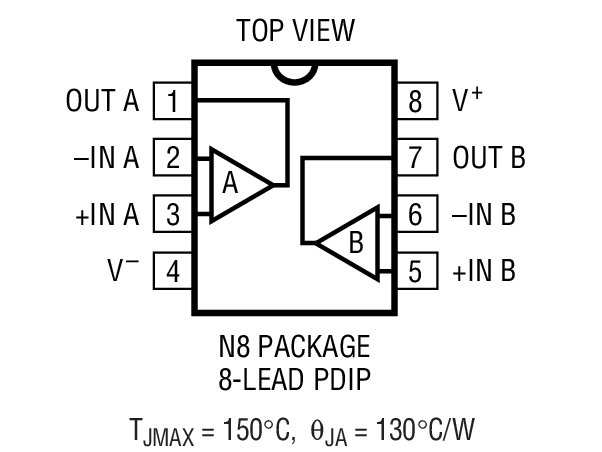

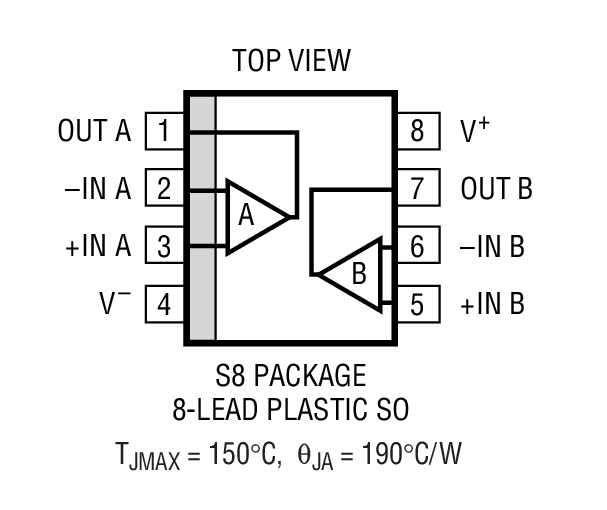

- SO-8 封装 – 标准引出脚配置

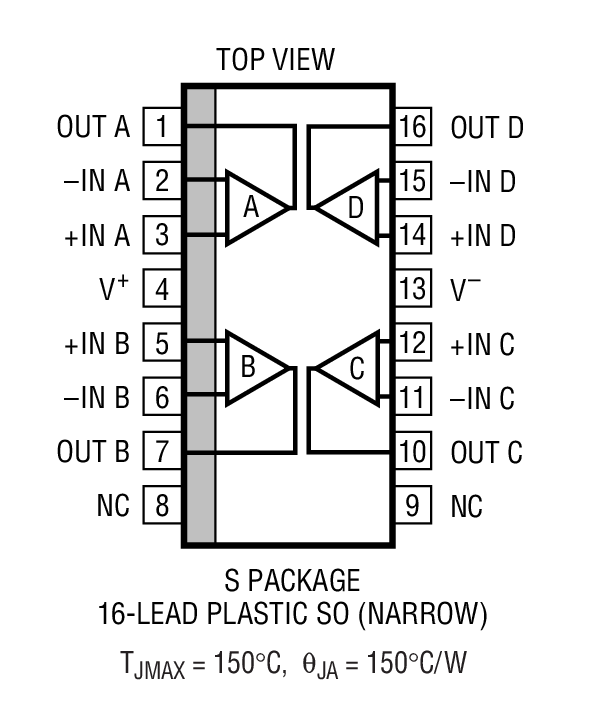

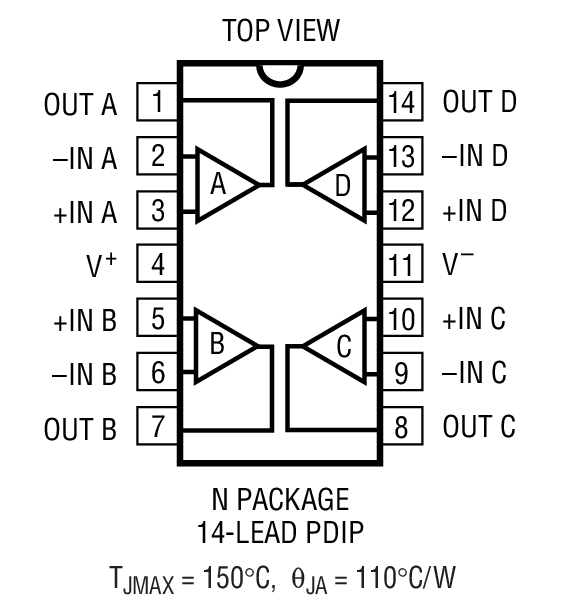

- LT1114 采用窄体表面贴装型封装
产品详情
LT®1112 双通道和 LT1114 四通道运放在组合低成本和出众精准度规格方面创立了新的标准。
精选的最优等级器件之性能可媲美或超过同类竞争器件。不过，在 LT1112 / LT1114 的设计中，特别注重的是优化低成本塑料封装和 SO 封装中的性能。例如，在这些低成本封装中提供的 75μV 最大失调电压是所有双通道或四通道非斩波器运放中最低的。
另外，LT1112 / LT1114 还提供了一整套匹配规格指标，从而方便它们在此类与匹配相关的应用中用作两运放和三运放仪表放大器。
提供了另一组采用 ±1V 电源时的规格指标。结合每个放大器 320μA 的低电源电流，这使得 LT1112 / LT1114 能采用两节电量几乎耗尽的 AA 电池供电。
应用
- 微微安 / 微伏仪表
- 两运放和三运放仪表放大器
- 热电偶和桥式放大器
- 低频有源滤波器
- 光电流放大器
- 电池供电型系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
