概览
优势和特点
- 经过 100% 全面测试的低电压噪声：6nV/√Hz (最大值)
- SO-8 封装标准引出脚配置
- 电压增益：1,200,000 (最小值)
- 失调电压：1.5mV (最大值)
- 失调电压漂移：15μV/°C (最大值)
- 输入偏置电流，预热：450pA (最大值)
- 增益带宽乘积：5.6MHz (典型值)
- 提供了采用 ±5V 电源时的保证规格
- 保证的匹配规格
产品详情

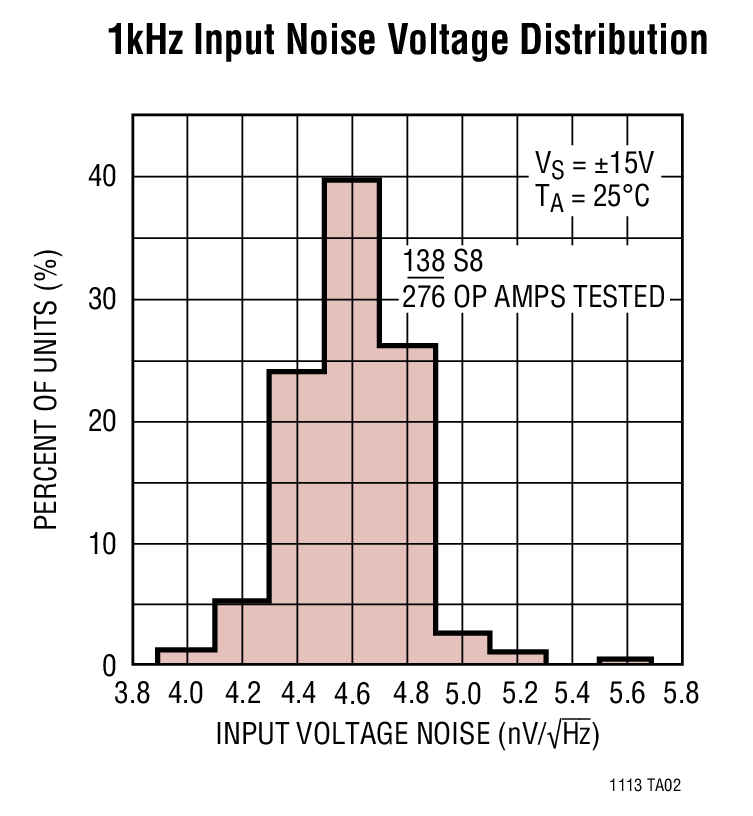

LT®1113 为双通道 JFET 运放实现了一种新的卓越噪声性能标准。4.5nV/√Hz 1kHz 噪声加上低电流噪声和微微安级偏置电流使得 LT1113 成为用于对来自高阻抗电容式传感器之低电平信号进行放大的理想选择。
对于数值为 1 或更大的增益，LT1113 可实现无条件稳定，即使在负载电容高达 1000pF 时也不例外。该器件的其他主要特点包括 0.4mV VOS 和一个数值为 4,000,000 的电压增益。每个个别放大器均针对电压噪声、摆率和增益带宽进行了 100% 的全面测试。
LT1113 的设计专为在采用业界标准 SO-8 封装引出脚配置的情况下实现真正精准之性能而优化。提供了一组针对 ±5V 电源的规格指标和一整套匹配规格指标，以便于在仪表放大器前端等与匹配相关的应用中使用 LT1113。
应用
- 光电流放大器

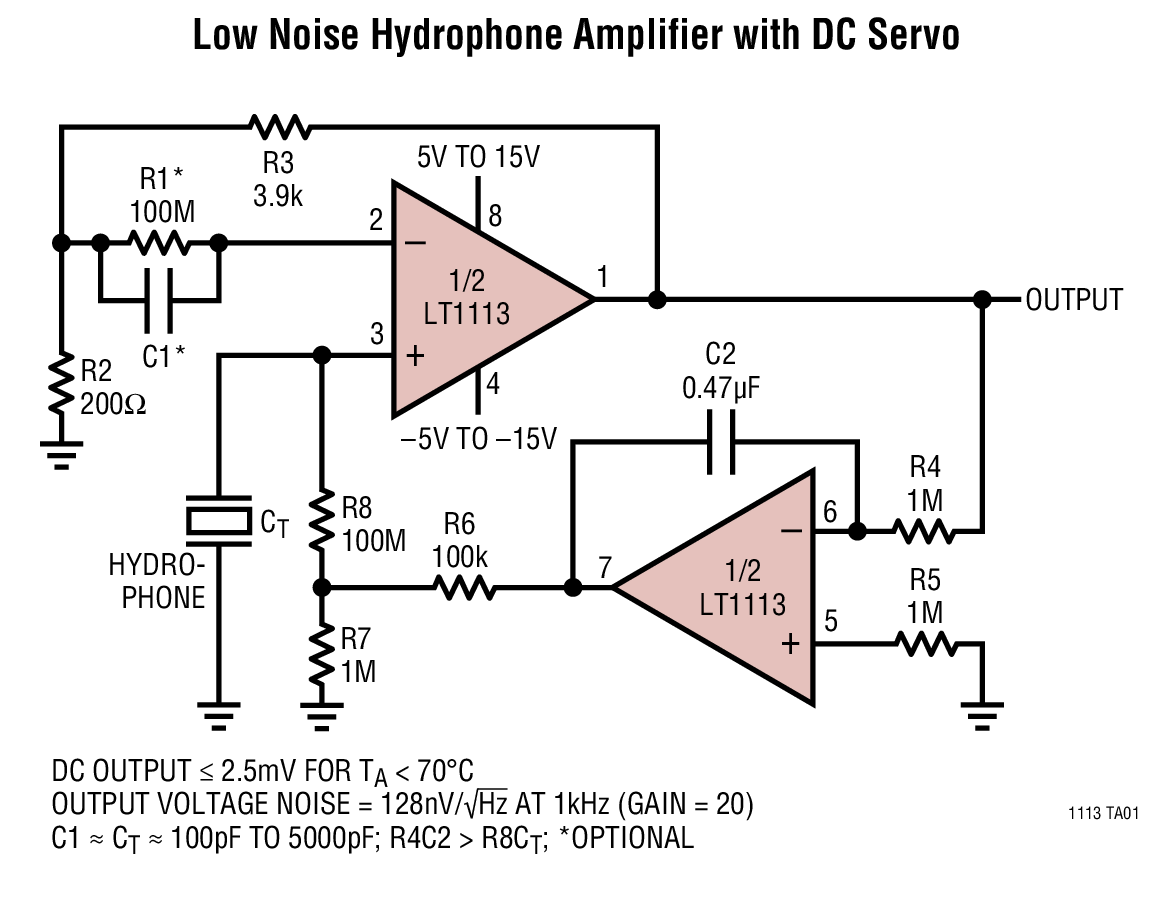

- 水听器放大器
- 高灵敏度压电式加速计
- 低电压和电流噪声仪表放大器前端
- 两运放和三运放型仪表放大器
- 有源滤波器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT1113
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

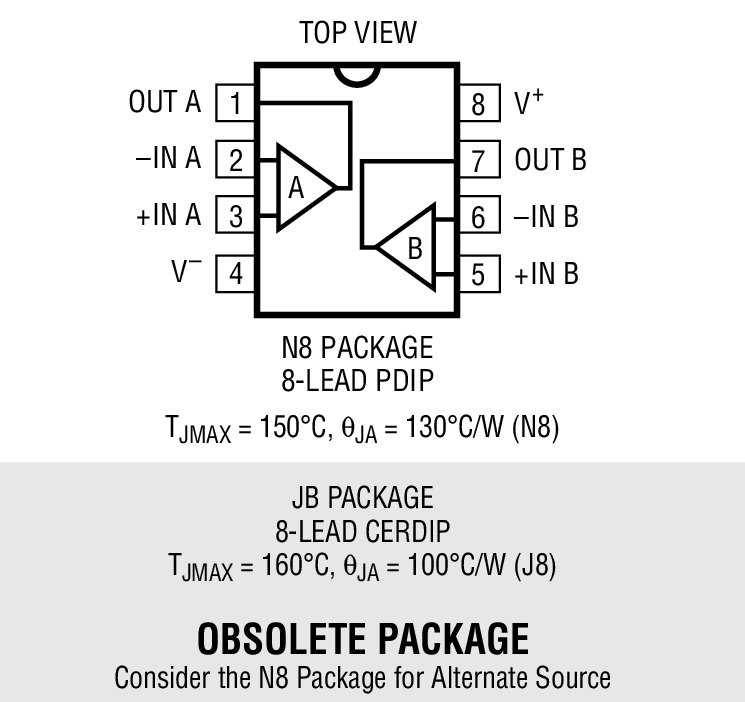

| LT1113ACN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1113CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |

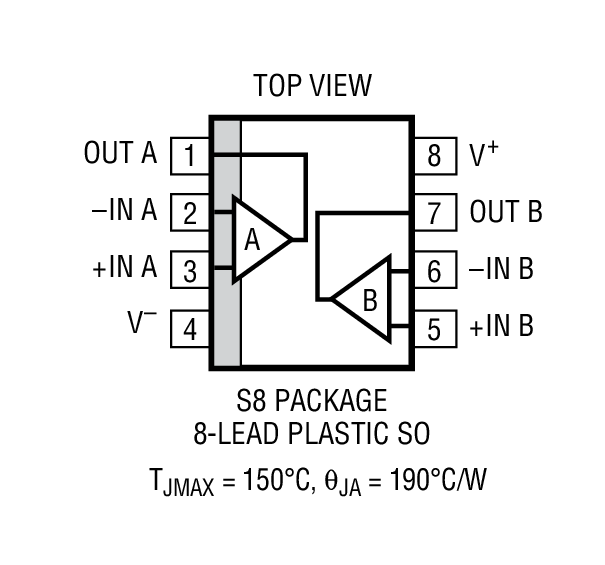

| LT1113CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1113CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R361 Reliability Data |
