概览
优势和特点
- 14V/μs 转换速率：10V/μs (最小值)
- 5MHz 增益-带宽乘积
- 快速稳定时间：可在 1.3μs 时间里稳定至 0.02%

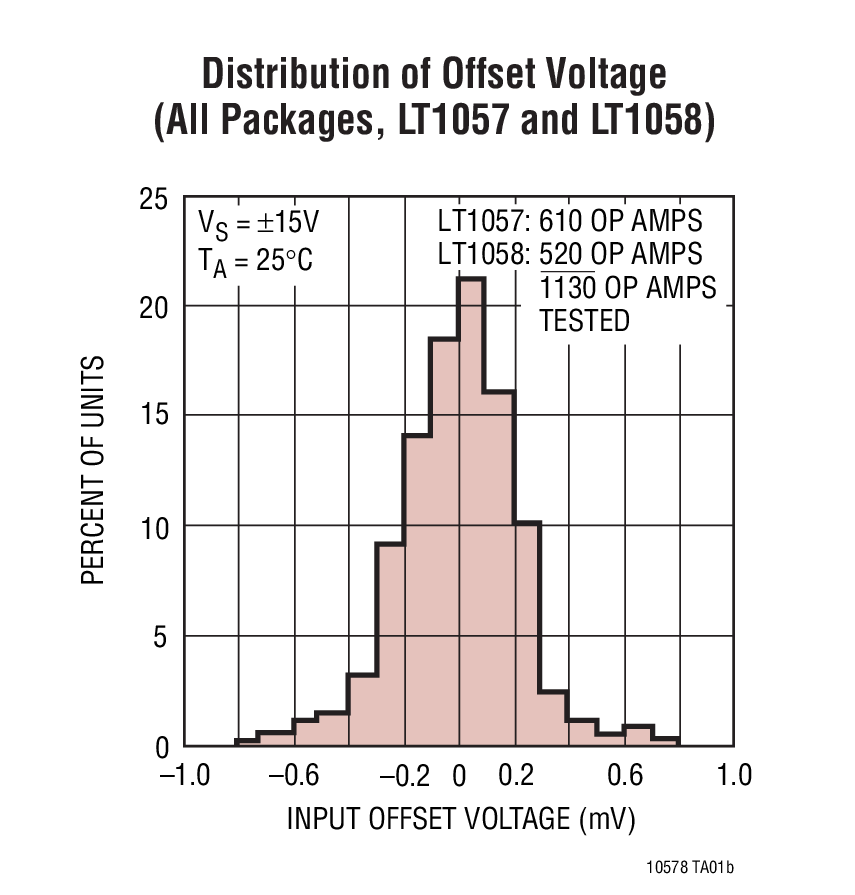

- 150μV 失调电压 (LT1057)：450μV (最大值)
- 180μV 失调电压 (LT1058)：600μV (最大值)
- 2μV/°C VOS 漂移：7μV/°C (最大值)
- 50pA 偏置电流 (在 70°C)
- 低电压噪声：
- 13nV/√Hz (在1kHz)
- 26nV/√Hz (在10Hz)
产品详情
LT®1057 是一款匹配 JFET 输入双通道运算放大器，采用业界标准的 8 引脚配置，并兼具超群的高速度和精准的规格。它可替代所有常用的双极和 JFET 输入双通道运算放大器。特别地，LT1057 实现了采用 LF412A 和 OP-215 JFET 输入双通道运算放大器系统的性能升级。
LT1058 是采用标准 14 引脚配置的四通道 JFET 输入运算放大器当中失调最低的一款。与市面上现有的 JFET 输入四通道运算放大器相比，其准确度有了显著的改善。LT1058 能替代 4 个单通道精准 JFET 输入运算放大器，并节省了板级空间，降低了功耗和成本。

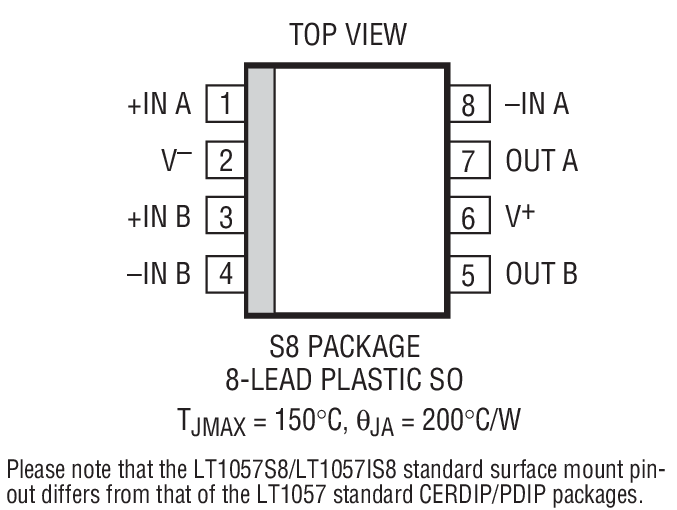

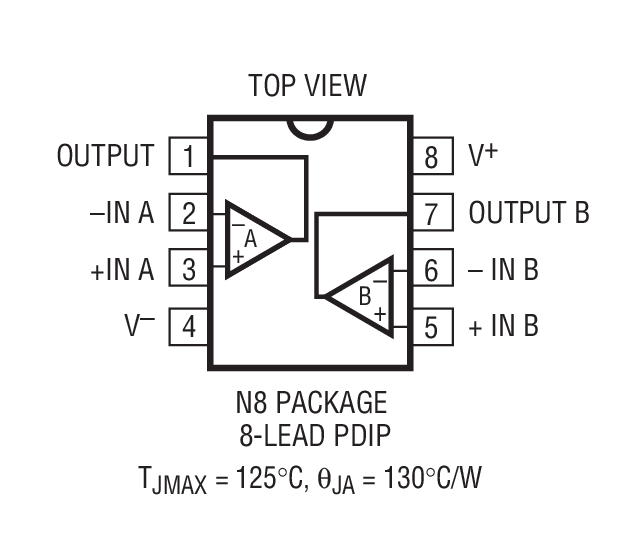

LT1057 和 LT1058 均采用塑料 PDIP 封装和表面贴装型 SO 封装。
应用
- 精准、高速仪表
- 快速、精准的采样及保持
- 对数放大器
- D/A 输出放大器
- 光电二极管放大器
- 电压至频率转换器
- 频率至电压转换器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R040 Reliability Data3/26/2018PDF21 K
-
AN48 - Using the LTC Op Amp Macromodels8/20/2007PDF289K
-
DN15 - Noise Calculations in Op Amp Circuits6/28/2016PDF219K
-
DN3 - Operational Amplifier Selection Guide for Optimum Noise Performance6/28/2016PDF218K
-
DN140 - Updated Operational Amplifier Selection Guide for Optimum Noise Performance7/28/2014PDF72K
-
DN6 - Operational Amplifier Selection Guide for Optimum Noise Performance8/20/2007PDF133K
工具及仿真模型
LTspice中提供以下器件型号：
LT1058
LT1058A
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

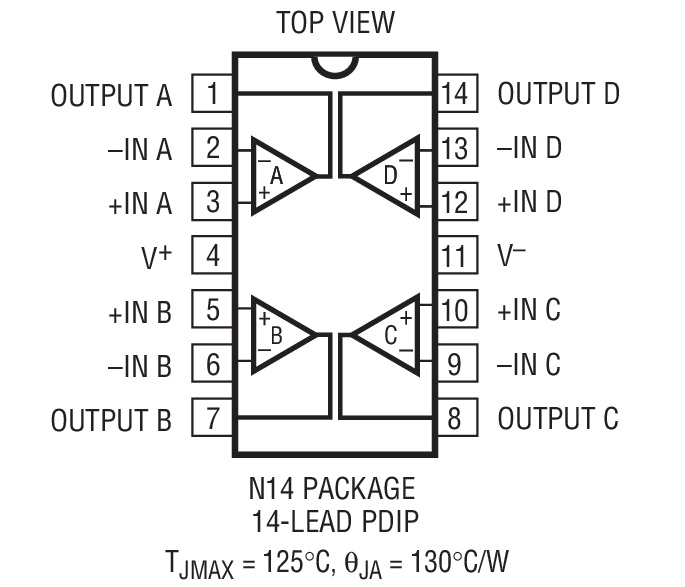

| LT1058ACN#PBF | 材料声明 | 质量和可靠性 | 14-Lead PDIP (Narrow 0.3 Inch) | |
| LT1058CN#PBF | 材料声明 | 质量和可靠性 | 14-Lead PDIP (Narrow 0.3 Inch) | |

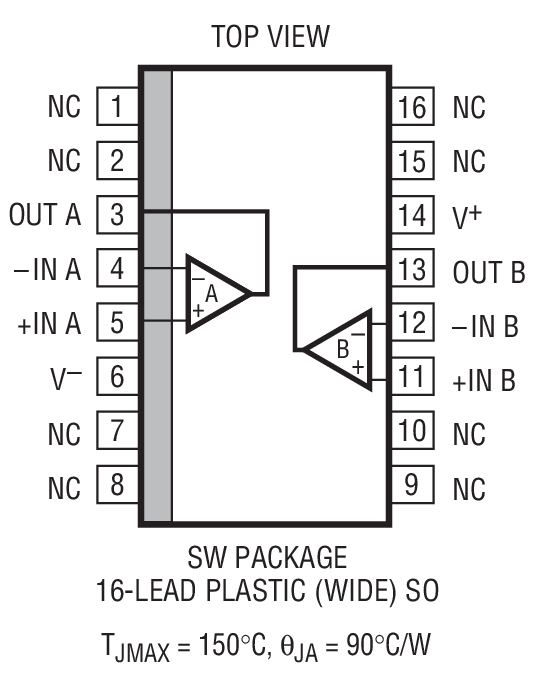

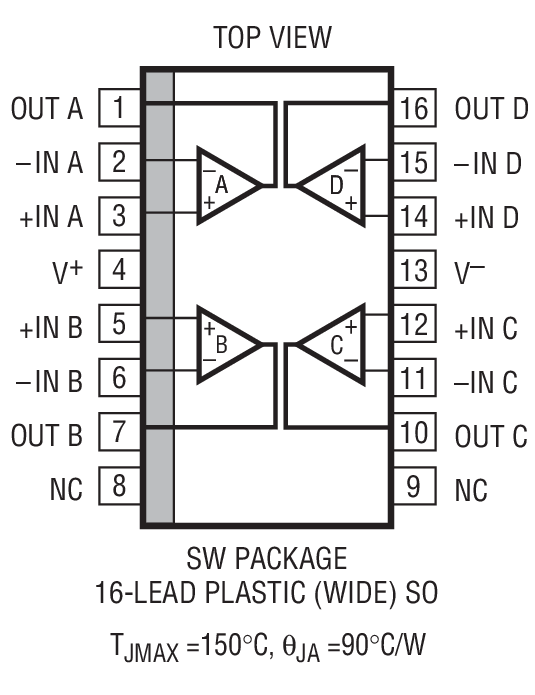

| LT1058ISW#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1058ISW#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1058SW#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1058SW#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| Wafer Fabrication Data | R040 Reliability Data |
