概览
优势和特点
-

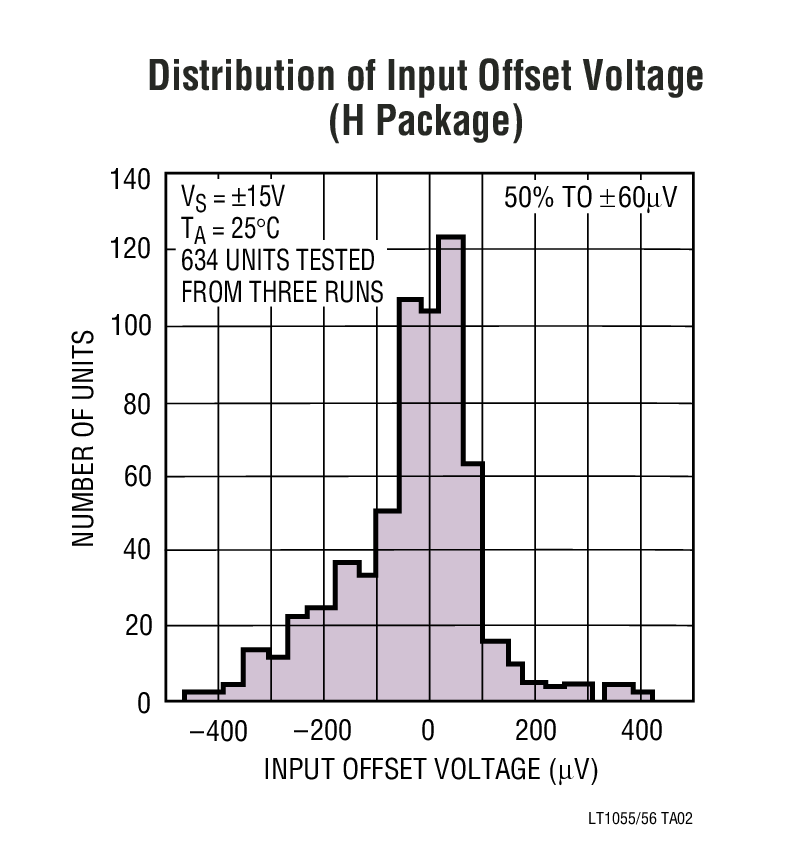

保证的失调电压：150μV (最大值)
- –55°C 至 125°C：500μV (最大值)
-
保证的漂移：4μV/°C (最大值)
-
保证的偏置电流
- 70°C：150pA (最大值)
- 125°C：2.5nA (最大值)
-
保证的摆率：12V/μs (最小值)
-

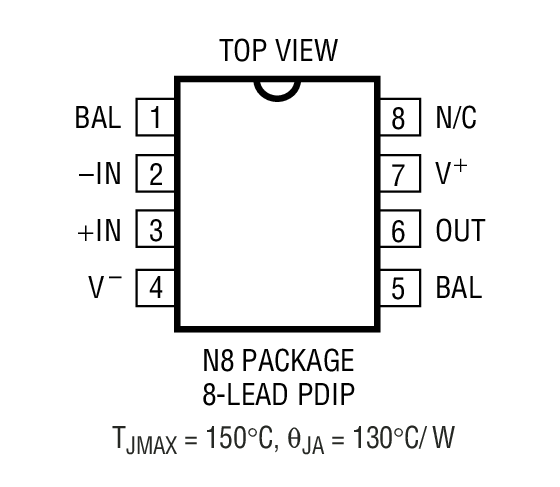

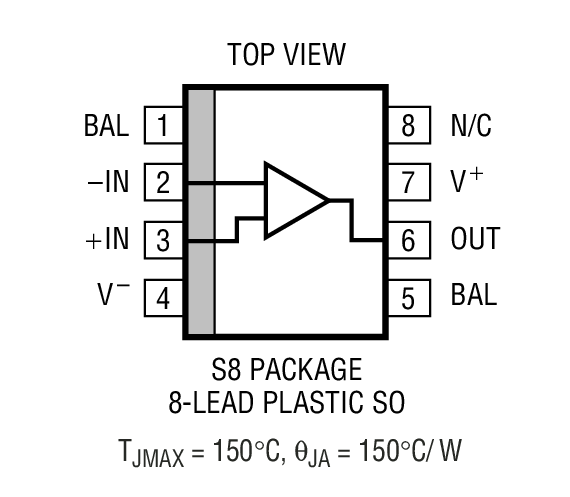

采用 8 引脚 PDIP 封装和 SO 封装
产品详情
LT®1055 / LT1056 JFET 输入运算放大器兼具精准规格指标和高速性能。
16V/μs 摆率和 6.5MHz 增益带宽积与 50μV (典型值) 失调电压、1.2μV/°C 漂移、40pA (70°C) 和 500pA (125°C) 偏置电流首次得以同时实现。
150μV 最大失调电压指标是目前 JFET 输入运放当中优质的。
LT1055 和 LT1056 因其出色的工作电流指标而有别于同类竞争器件。功率耗散较低的 LT1055 实现了较低的偏置和失调电流及失调电压。功率耗散有所增加的 LT1056 则可提供较高的摆率、带宽和较快的稳定时间，而 DC 性能略有下降。
下面示出的电压至频率转换器是这些器件众多的应用之一，其同时利用了 LT1055 / LT1056 的精准和高速特性。
如需一款具有 23V/μs 保证摆率的 JFET 输入运放，请查阅 LT1022 的产品手册。
应用
-
精准、高速仪表
-
对数放大器
-
D/A 输出放大器
-
光电二极管放大器
-
电压至频率转换器
-
频率至电压转换器
-
快速、精准的采样及保持
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R040 Reliability Data3/26/2018
-
AN141 - Risk Assessment Advice for High Reliability Amplifiers10/7/2013
-
AN13 - High Speed Comparator Techniques8/15/2012
-
AN10 - Methods for Measuring Op Amp Settling Time8/15/2012
-
AN3 - Applications for a Switched-Capacitor Instrumentation Building Block7/8/2010
-
AN18 - Power Gain Stages for Monolithic Amplifiers6/14/2010
-
AN14 - Designs for High Performance Voltage-to-Frequency Converters3/26/2010
-
AN7 - Some Techniques for Direct Digitization of Transducer Outputs3/26/2010
-
AN72 - A Seven-Nanosecond Comparator for Single Supply Operation8/20/2007
-
AN48 - Using the LTC Op Amp Macromodels8/20/2007
-
AN33 - Converting Light to Digits: LTC1099 Half Flash 8-Bit A/D Converter Digitizes Photodiode Array8/20/2007
-
DC417B - Demo Manual2/1/2012
-
DN15 - Noise Calculations in Op Amp Circuits6/28/2016
-
DN3 - Operational Amplifier Selection Guide for Optimum Noise Performance6/28/2016
-
DN140 - Updated Operational Amplifier Selection Guide for Optimum Noise Performance7/28/2014
-
DN43 - LT1056 Improved JFET Op Amp Macromodel Slews Asymmetrically7/24/2014
-
DN6 - Operational Amplifier Selection Guide for Optimum Noise Performance8/20/2007
工具及仿真模型
LTspice中提供以下器件型号：
LT1056
LT1056A
LT1056S8
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1056CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1056S8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1056S8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R040 Reliability Data |
