LM75

量产

数字温度传感器和温度看门狗监测器，2线接口

工业标准的多源数字温度传感器

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • SO (SOP)和µMAX® (µSOP)封装
  • I²C总线接口
  • 独立的漏极开路OS输出可作为中断或比较器/恒温器输入
  • 寄存器回读功能
  • 上电默认状态允许用作恒温器单机运行
  • 3.0V至5.5V电源电压
  • 低工作电源电流250µA (典型值)、1mA (最大值)
  • 4µA (典型值)关断模式大大降低了功耗
  • 同一总线上最多可连接8个LM75
  • 与MAX7500、MAX6625、MAX6626、DS75LV以及DS7505等性能改进的Maxim传感器引脚和/或寄存器兼容

LM75温度传感器包含一个Σ-Δ模数转换器和一个数字过热检测器。主机可通过器件的I²C接口随时查询LM75，读取温度数据。当超出设置的温度门限时，漏极开路的过热输出(OS)吸收电流。OS输出具有2种工作模式：比较器模式或中断模式。主机控制报警触发门限(TOS)和滞回温度(THYST)，低于滞回温度时报警条件无效。另外，主机还可读取LM75的TOS和THYST寄存器。LM75的地址由三个引脚设置，允许多个器件工作在同一总线上。器件上电时进入比较器模式，默认条件下TOS = +80°C且THYST = +75°C。3.0V至5.5V的电源电压范围、低电源电流以及I²C接口使得LM75非常适合需要热管理和热保护的多种应用。

应用

  • 计算机与办公自动化
  • 测试设备
  • 热保护
  • 热管理系统
LM75
数字温度传感器和温度看门狗监测器，2线接口

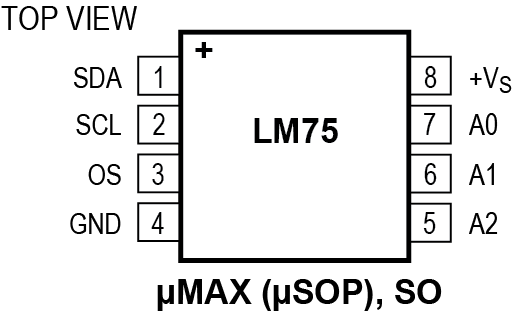

LM75：引脚配置
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
温度传感器 4
MAX6625
量产 9位/12位温度传感器，带有I²C兼容串行接口，SOT23封装
DS7505
量产 高精度数字温度计和温度监控器
DS75
量产 数字温度计和温度监控器
MAX7500
量产 数字温度传感器和温度监测看门狗，带有总线闭锁保护
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
ADALM-LSMSPG

Active Learning Module for Low-Speed Mixed Signal Playground

立即购买 更多内容

特性和优点

  • Hardware peripheral interfacing to:
    • Linux
    • no-OS (bare metal)
    • Zephyr
  • Raspberry Pi and Feather platform connections
  • Onboard AD5592r (SPI) and AD5593r, (I2C) 8-Channel, 12-Bit, Configurable ADC/DACs
  • Simple BJT curve tracer application circuits
  • ADT75 temperature sensor
  • ADALM2000 interface for monitoring and debug
  • SPI and I2C Pmods for expansion
  • Heartbeat LED and shutdown / reset switch

产品详情

The Analog Devices Active Learning Module - Low-Speed Mixed Signal Playground (ADALM-LSMSPG) facilitates hands-on exploration of software-hardware interfacing concepts. It consists of two 8-channel multifunction ADC/DAC/digital GPIOs - AD5592r and AD5593r - which have SPI and I2C interfaces, respectively. The AD5592r includes a simple NPN transistor curve tracer circuit as a representative instrumentation application. The AD5593r includes a PNP curve tracer, and both devices include bi-color "Hello, World!" LEDs. An LM75 temperature sensor is also included as a "bare minimum" peripheral example. The ADALM-LSMSPG is compatible with Raspberry Pi and Feather form factor hosts, and an ADALM2000 interface allows monitoring of the SPI and I2C busses for driver development and debug.

Example scripts and source code are provided for Linux, no-OS (bare-metal), and Zephyr applications.

APPLICATIONS

  • Hands-on learning about Linux device drivers and application software
  • Hands-on learning about no-OS / bare metal device drivers
  • Hands-on learning about Zephyr drivers and applications
  • Hands-on learning about SPI and I2C interface debugging
ADALM-LSMSPG
Active Learning Module for Low-Speed Mixed Signal Playground

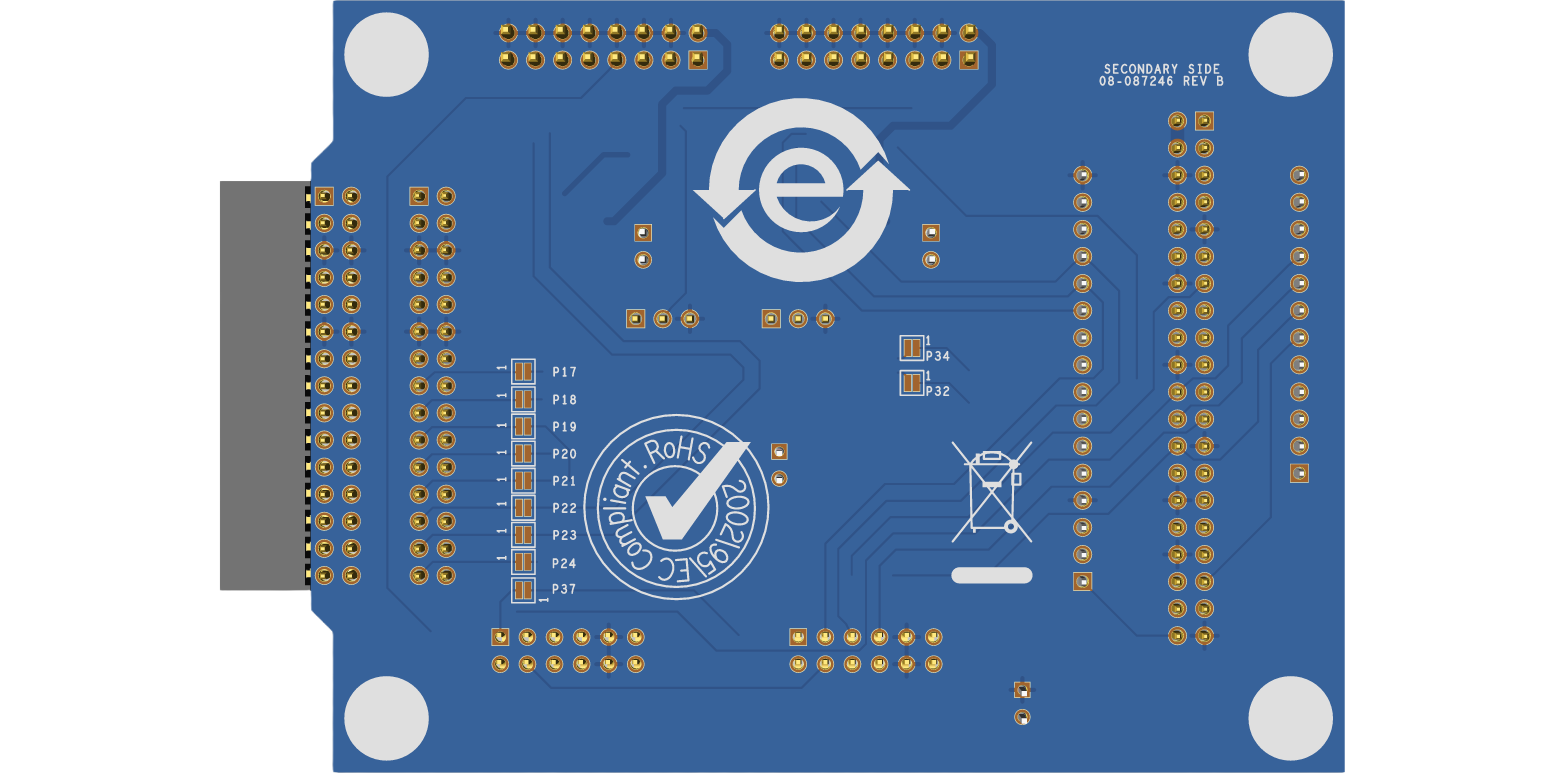

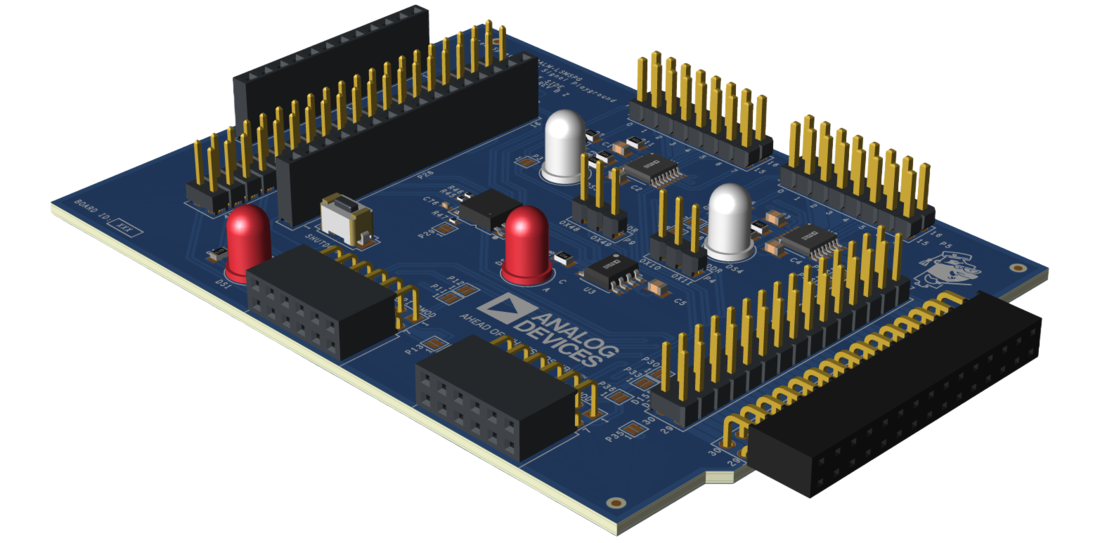

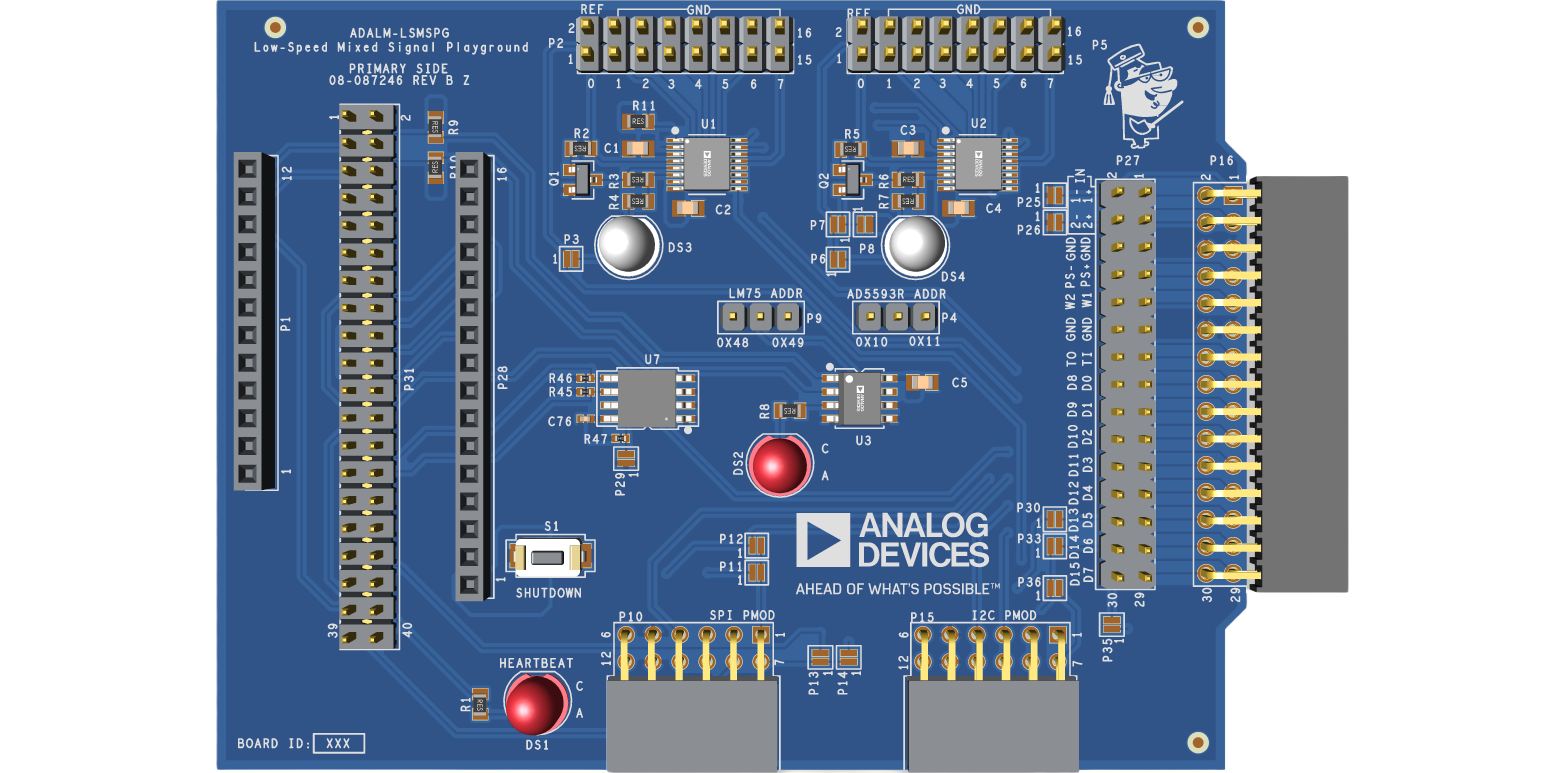

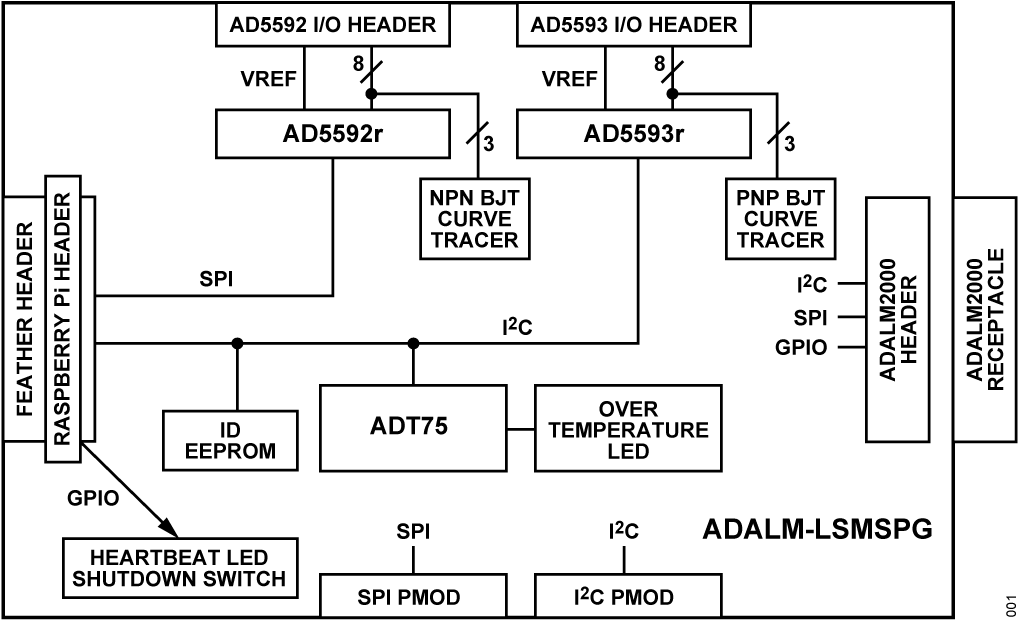

ADALM-LSMSPG Evaluation Board Angle View ADALM-LSMSPG Evaluation Board Top View ADALM-LSMSPG Evaluation Board Bottom View ADALM-LSMSPG-simplified-block-diagram
